CAZN M8 コネクタ: 過酷な環境向けの防振ロック

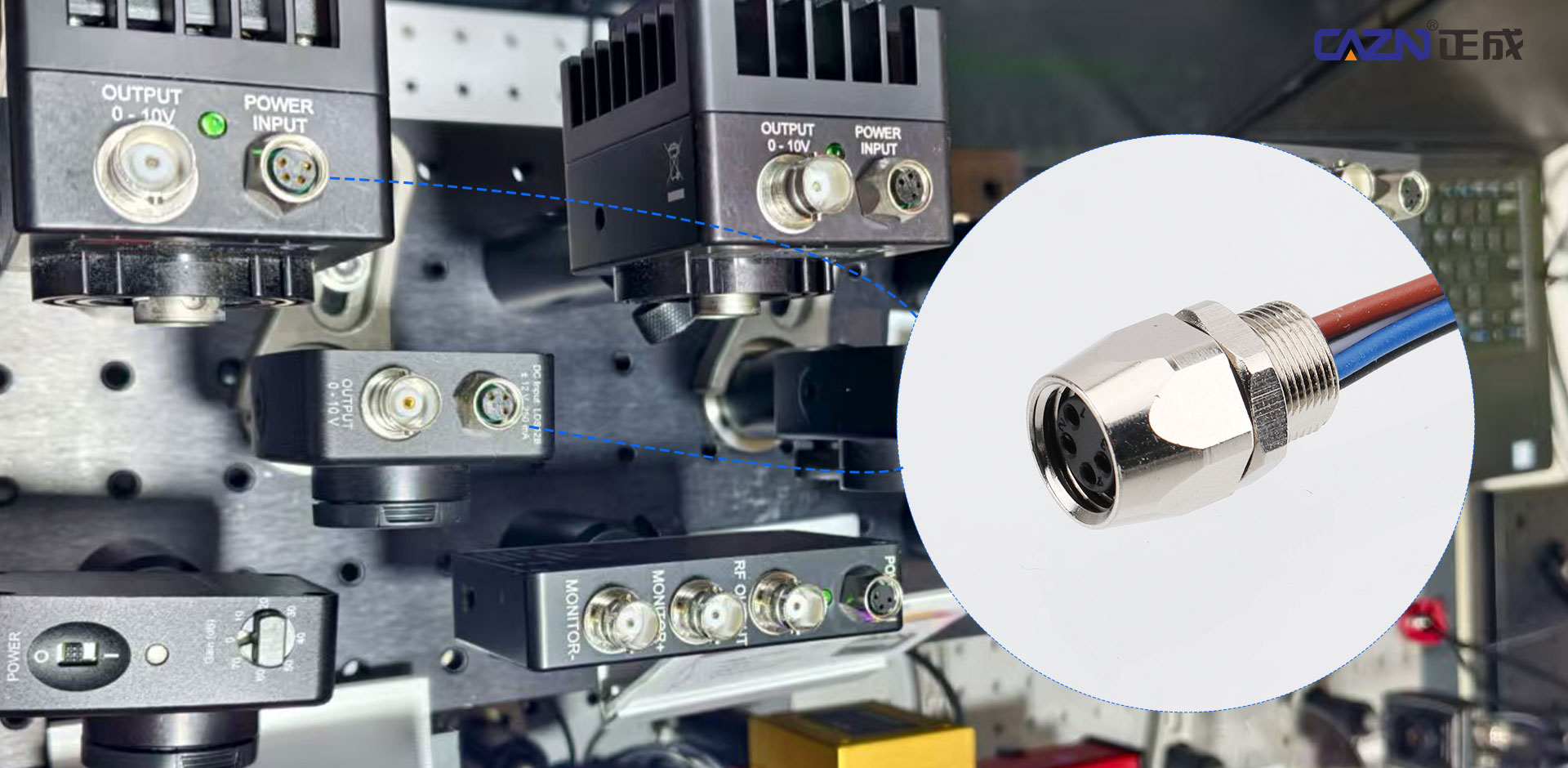

産業オートメーション、インテリジェント機器、新エネルギー用途において、M8 コネクタはセンサー、アクチュエーター、制御キャビネット間の重要な接続インターフェイスとして機能します。これらは、高周波振動、熱サイクル、オイル汚染、その他の厳しい動作条件に頻繁にさらされます。従来のコネクタでは、長期使用中にネジの緩み、接触抵抗の不安定、さらには信号の中断が発生する可能性があり、機器の故障や計画外の生産ダウンタイムが発生する可能性があります。産業用接続における 10 年以上の経験を活かし、CAZN は M8 コネクタ用のアップグレードされた防振および緩み防止ロック機構を開発しました。このソリューションは、構造革新と厳格な信頼性テストを通じて、要求の厳しい産業用途に非常に安定した小型接続を提供するように設計されています。

業界の課題: 従来の M8 コネクタが過酷な条件下で機能しない理由

CNC 工作機械、AGV、モバイル ロボット、屋外太陽光発電監視システムなどの一般的な高振動環境では、従来の M8 コネクタの故障は一般に 3 つの重要な領域に集中しています。

まず、従来の単糸構造では、2,000 Hz を超える連続振動下では、嵌合する糸の間で微細な相対移動が発生する可能性があります。 3,000 時間の動作後、緩み率は 17% に達し、信号伝送の中断が発生する可能性があります。

第 2 に、従来のシール リングは -40°C という低温で硬化して収縮し、シール性能が低下する可能性があります。コネクタに水分が侵入すると、接点の酸化が発生し、接触抵抗が 5 mΩ から 50 mΩ 以上に増加し、インターフェースの過熱や電力伝送の不安定につながる可能性があります。

第三に、従来のフールプルーフ設計では、位置決めに単一のキー溝に依存することがよくあります。複雑なフィールド配線環境では、部分的な嵌合が発生する可能性があります。コネクタが完全にロックされていない場合、耐振動性が 70% も低下する可能性があります。

これらの問題は、長い間、産業保守チームの課題となってきました。業界統計によると、コネクタの緩みによる計画外のダウンタイムは、生産ラインあたり平均して年間 80 万人民元を超える損失をもたらす可能性があります。その結果、インテリジェント製造アプリケーションでは、信頼性の高い防振および緩み防止接続ソリューションがますます重要になっています。

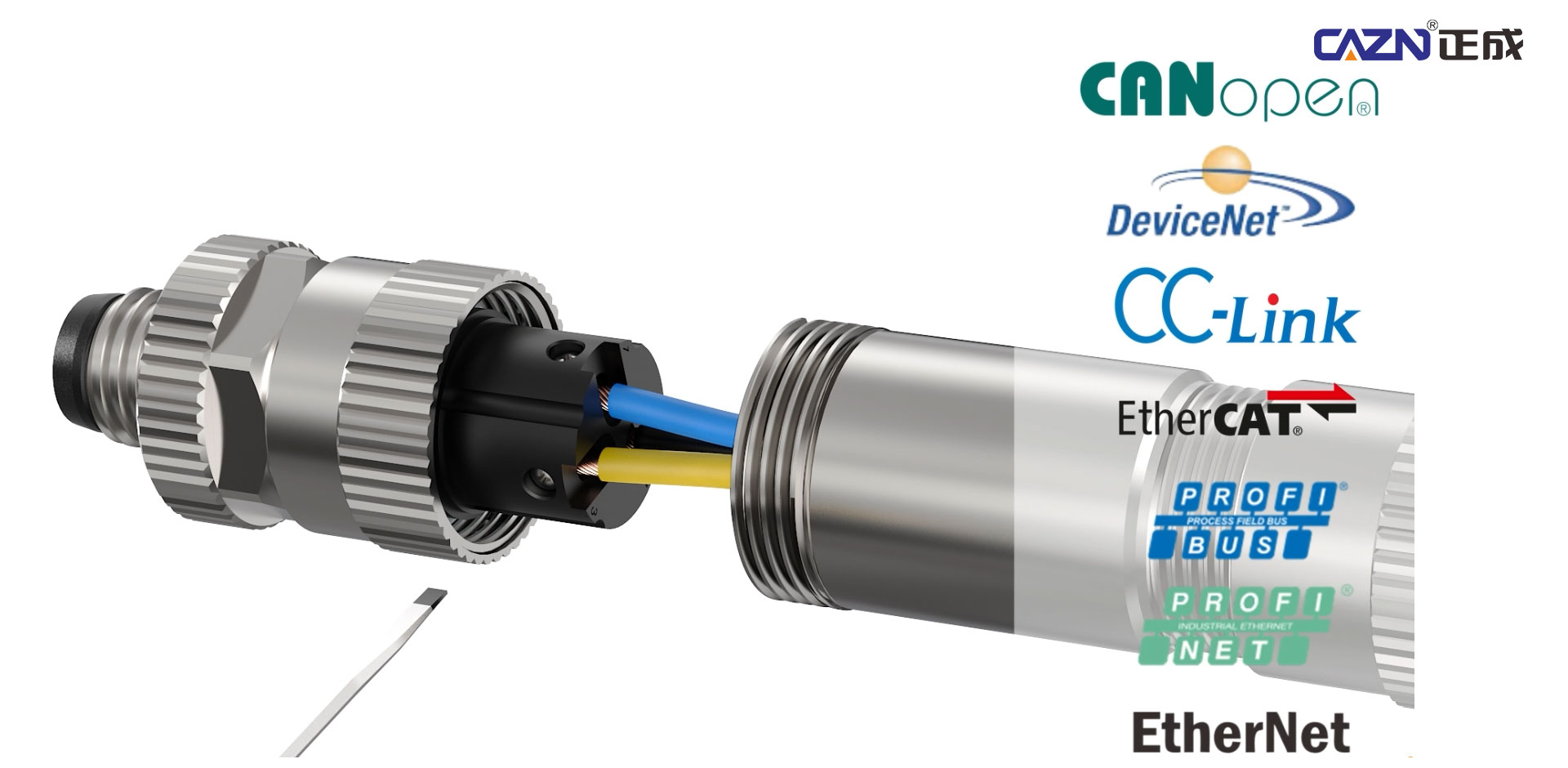

CAZNのコアテクノロジー「トリプルロック機構」

これらの業界共通の課題に対処するために、CAZN は産業接続における 10 年以上の経験を活用して、ねじロック、止め輪ロック、端面係合を組み合わせた高度なトリプル ロック機構を開発しました。機械的発生源での緩みを防止する構造になっています。

高精度台形ネジ設計

CAZN は、従来のメートルねじを最適化された台形ねじ構造に置き換えます。ねじ山フランク角を30°に制御し、微細酸化表面処理を施し摩擦特性を向上させています。

この設計により、ねじの係合摩擦が約 60% 増加し、連続振動下でのねじ接続のセルフロック機能が大幅に向上し、回転緩みのリスクが軽減されます。

統合された弾性止め輪ロック

弾性保持リングがコネクタの嵌合端に組み込まれています。

あらかじめ設定されたトルク範囲0.8～1.2N・mでコネクタを締め付けると、止め輪が対応する溝に自動的に嵌合し、ねじと止め輪による二重メカニカルロック構造となります。

厳しい衝撃条件下でも、追加の機械的ロック機構により、ねじ接続部の逆回転が防止され、緩みのリスクが最小限に抑えられます。

鋸歯状端面係合

CAZN には、嵌合端面に環状の鋸歯状の係合構造も組み込まれています。

嵌合後、鋸歯状の表面が完全に噛み合い、軸方向および半径方向の小さな動きを排除します。

二層FKMシールリングと組み合わせることで、この構造は端面シール性能を維持しながら確実な機械的係合を実現し、耐振動性と浸水保護要件の両方に対応します。

安定した電気的性能を実現する最適化された接点構造

CAZN は内部接点構造も最適化し、振動下での電気的信頼性を向上させました。

このコネクタは金メッキピンを使用しており、各ピンには 12 個の独立した接点スプリング要素が組み込まれています。

この構造により、振動下でも安定した電気的接触を維持できます。

接触抵抗は 5 mΩ 以下に抑えられているため、コネクタ インターフェイスでの信号の変動、異常な発熱、不安定な電力伝送のリスクが軽減されます。

包括的な信頼性テスト: データを通じて産業パフォーマンスを定義する

トリプル ロック機構を備えたすべての CAZN M8 コネクタは、出荷前に包括的な信頼性テストを受ける必要があります。

1000時間連続振動試験

コネクタは、10 ～ 2,000 Hz、振幅 0.35 mm で連続 1,000 時間の複合振動試験を受けます。

測定されたねじの緩み率は0であり、接触抵抗の変動は0.5mΩ以内に収まっています。

これは、一般的に使用される 500 時間の業界テスト期間を超えており、長期的な耐振動性の追加の検証を提供します。

-40℃～+80℃の温度サイクル試験

コネクタは、-40°C ～ +80°C の間で 100 回の高温/低温サイクルにさらされます。

テスト後、ロック トルクの減衰率は 8% 未満にとどまり、シール リングには硬化や亀裂は見られません。

コネクタは、熱サイクル後も IP67 保護性能を維持し続けます。

500サイクルの機械的嵌合試験

コネクタは 500 回の完全な嵌合および抜去サイクルを完了します。

テスト後、ロック構造には重大な摩耗は見られず、止め輪は疲労破壊することなく機械的性能を維持しています。

ゆるみ止め性能保持率は100%を維持しており、従来の産業用M8コネクタと比較して機械的寿命が大幅に延長されます。

1,000サイクル活荷重老化試験

3 A の定格電流の下で​​、コネクタは通電中に 1,000 回の挿抜サイクルを完了します。

接点に重大なアーク浸食は観察されず、接点抵抗は一貫して 5 mΩ 未満を維持します。

これにより、高負荷の動作条件下でのインターフェースの過度の加熱と電気的不安定のリスクを軽減できます。

追跡可能な品質管理

CAZN M8 コネクタ シリーズは、ISO 9001 および IATF 16949 品質管理システム認証に合格しています。

すべてのテストプロセスはデジタル的に記録され、追跡可能です。

各製品には固有の識別コードが割り当てられており、顧客はその完全なテストおよび品質データにアクセスできます。

不良率は0.02%以下に抑えられ、長期安定稼働が求められる産業用途において安定した品質をサポートします。

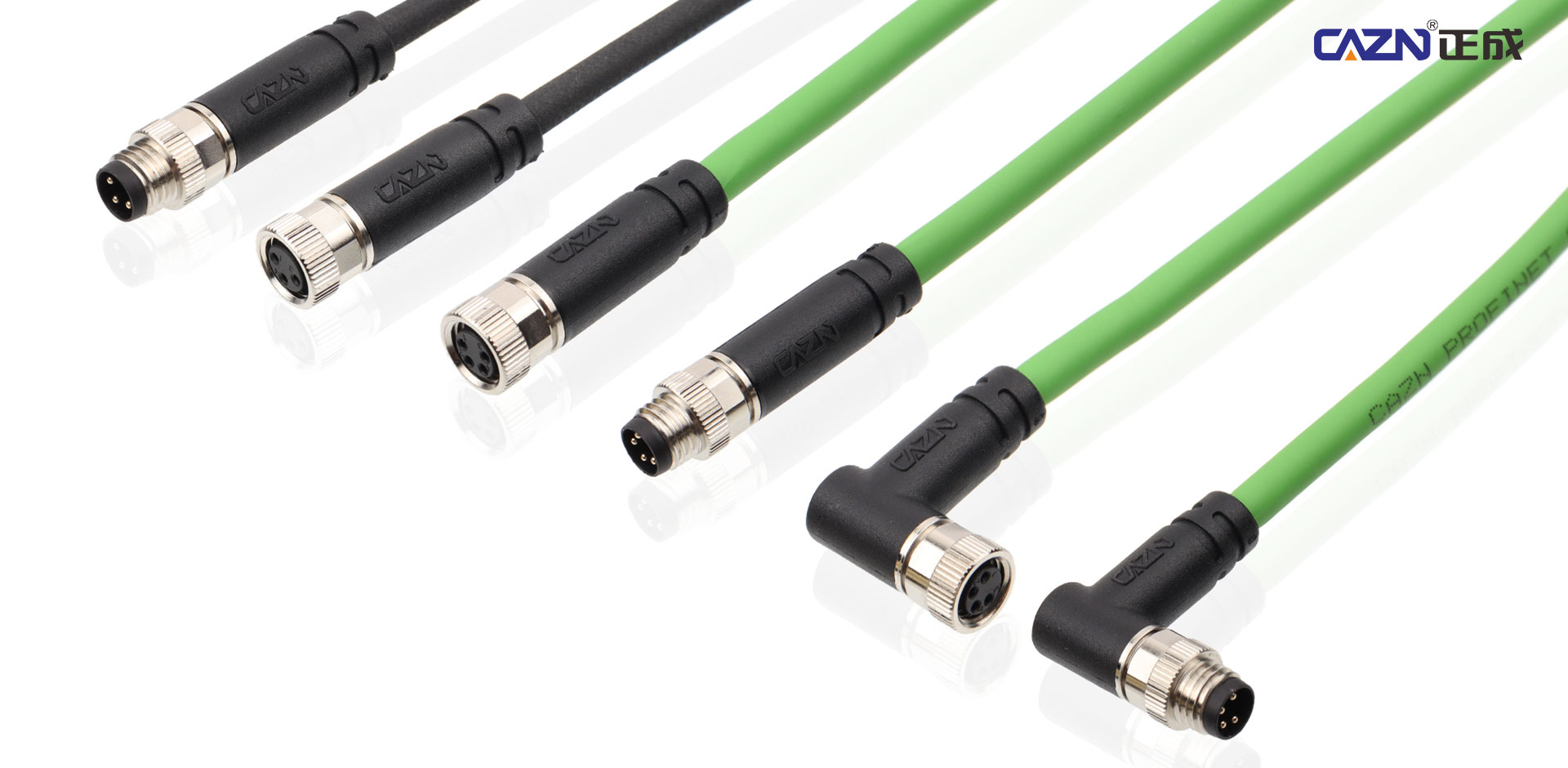

要求の厳しい産業用途向けに設計

構造革新から包括的な信頼性検証に至るまで、CAZN は実際の産業動作条件を中心にコネクタ技術を開発しています。

アップグレードされた M8 振動防止および緩み防止ロック機構は、フエニックス・コンタクト、ワイドミュラー、ハーティングなどの主要な国際コネクタ ブランドと比較して互換性のある代替品を提供するように設計されており、同時に緩み防止の信頼性と過酷な環境への適応性において目標を定めた利点を提供します。

CAZN は、産業用接続テクノロジーへの継続的な投資により、インテリジェント製造向けに安定したコスト効率の高い接続ソリューションを提供し、装置の信頼性の向上、メンテナンスコストの削減、産業サプライチェーンの回復力の強化において顧客をサポートすることに取り組んでいます。
