カズン | IO-Linkアプリケーション用のM8コネクタの選択方法

M8 コネクタの主な製品機能

M8 コネクタは、IEC 61076-2-104 国際規格に従って設計された小型産業用丸型コネクタです。 M8 コネクタは、設置スペースが限られ、分散信号取得が必要な産業オートメーション アプリケーション向けに開発され、リモート I/O モジュール、コンパクト センサー、小型アクチュエーターで広く使用されています。

構造上の特徴

M8×1.0 ネジは、限られた設置スペースや高密度のリモート I/O ポートに適したコンパクトなフォームファクタを提供します。

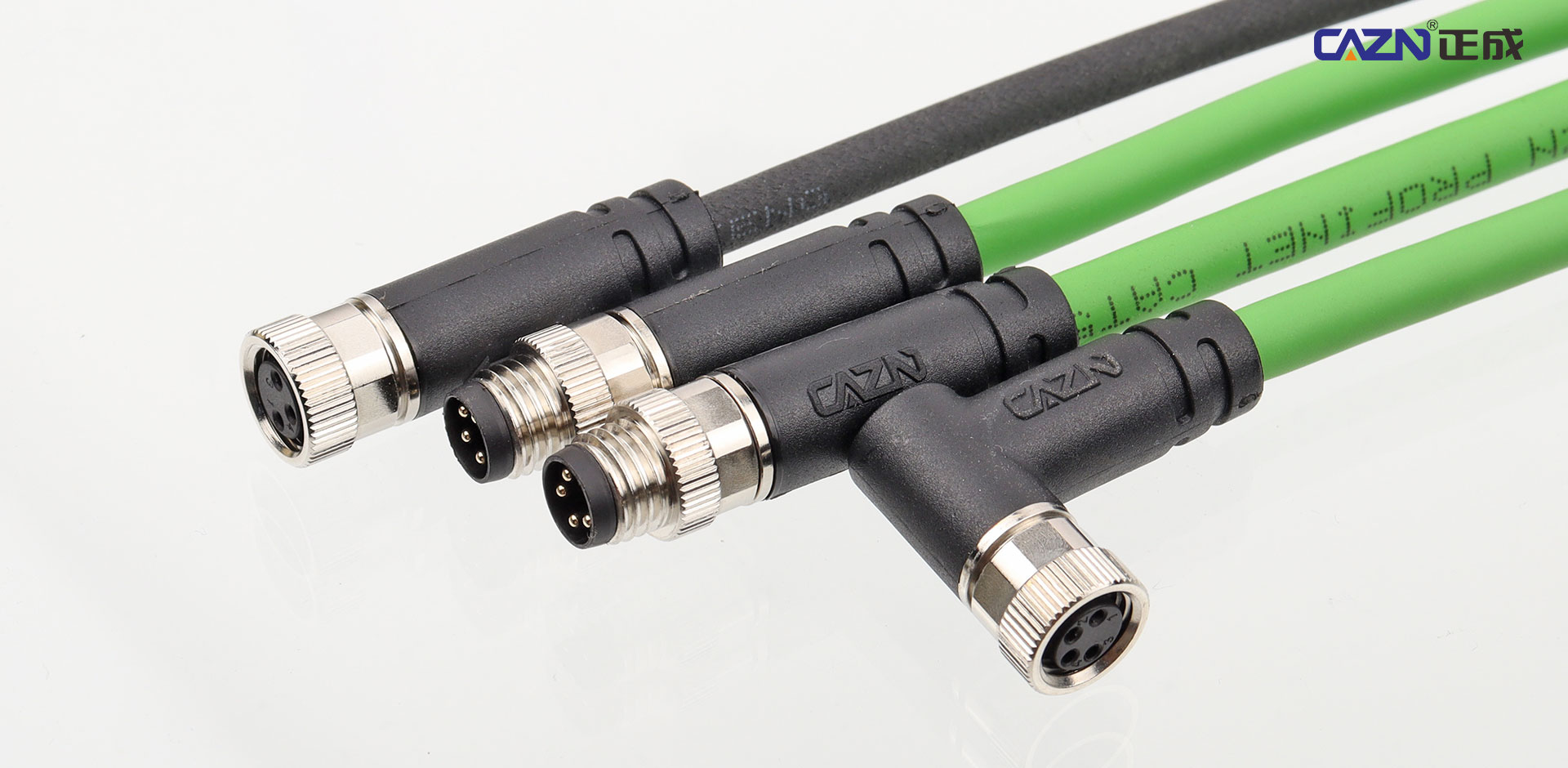

ストレートバージョンとライトアングルバージョンが用意されており、誤挿入を防止するキーイング機能と、耐振性を向上させて緩みを防止するネジロック機能が付いています。

電気的性能

M8 コネクタは通常、50 V AC / 60 V DC の定格電圧と 3 A の最大電流をサポートしており、24 V 産業用センサーの電源および信号伝送に適しています。

金メッキ接点は接触抵抗が低く、信号損失が低減され、嵌合サイクル寿命は 500 サイクル以上に達します。

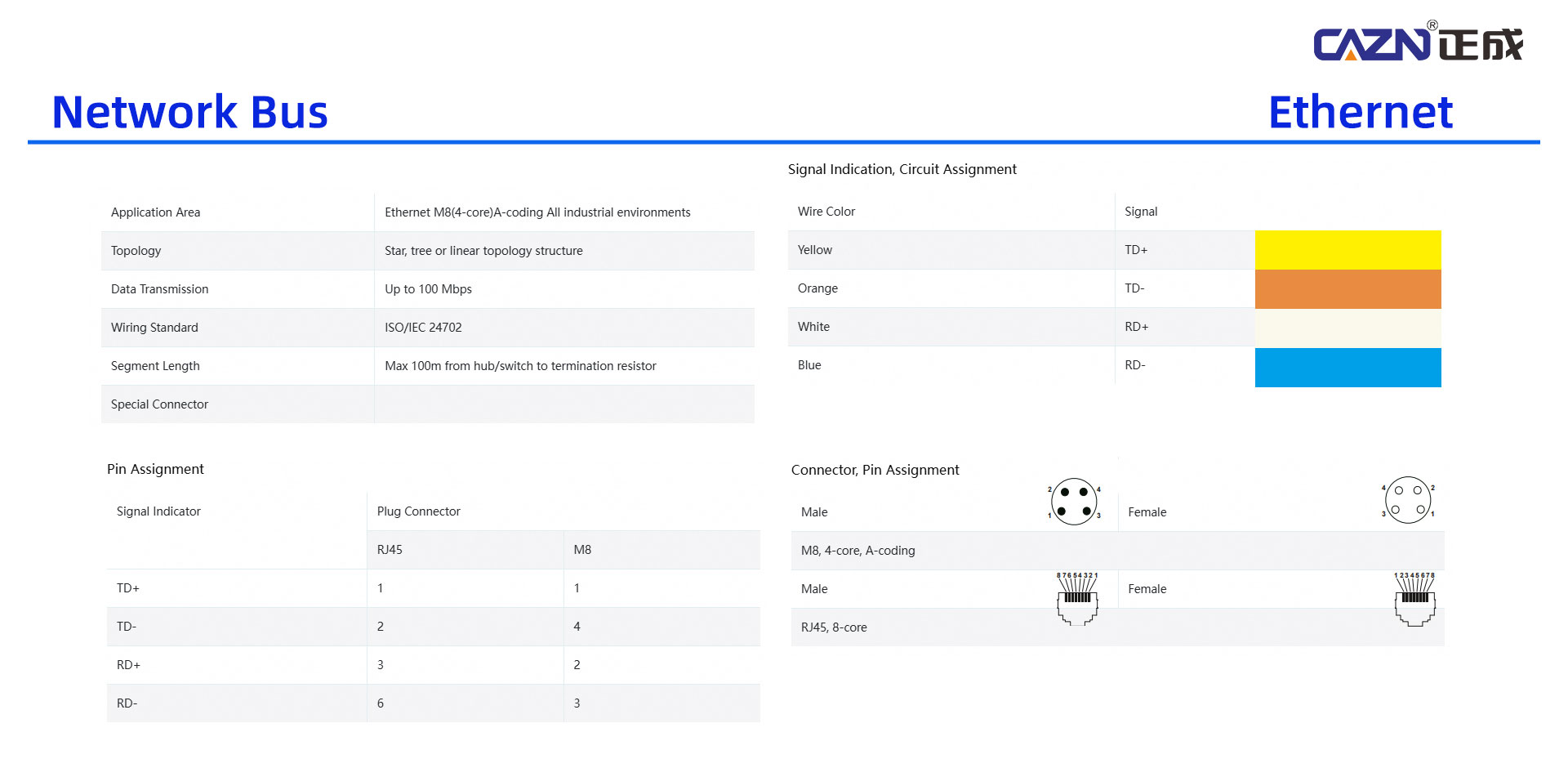

ピン構成には 2、3、4、5、8 ピン バージョンがあり、A、B、D コーディングはさまざまなセンサー、フィールドバス、イーサネット アプリケーションに利用できます。

保護と環境パフォーマンス

標準の保護レベルは通常 IP67 で、粉塵、水の浸入、油汚染、結露に対する保護を提供します。

コネクタは振動や機械的衝撃に耐えるように設計されており、生産ラインやロボット システムなどの動的な動作環境に適しています。

ハウジングの材質にはニッケルメッキ真鍮やエンジニアリング プラスチックが含まれており、腐食や機械的摩耗に対する耐性を備えています。

ケーブルオプション

ケーブルジャケットはPVC、PUR、ハロゲンフリー難燃素材から用途に応じて選択可能です。

PUR ケーブルは、優れた柔軟性と繰り返しの曲げや引きずりに対する耐性を備えているため、移動機器や動的なケーブル配線用途に特に適しています。

設置とメンテナンス

ネジによるクイック接続により、複雑なはんだ付けや剥離作業を行わずに現場での設置が簡単になります。

独立したプラグアンドプレイ設計により、障害が発生した場合に配線システム全体を変更することなく、個々の接続ポイントを交換できます。

国際規格に基づいた M8 コネクタは、さまざまなブランドのリモート I/O システム、近接スイッチ、光電センサー、その他の産業オートメーション デバイスと幅広く統合できます。

M8 と M12 産業用丸形コネクタ

IO-Link用のM8コネクタの選択方法

IO-Link アプリケーション用の M8 コネクタを選択するには、プロトコル特性、ハードウェア仕様、動作条件という 3 つの主要な側面を考慮する必要があります。コネクタ、ケーブル、I/O モジュール、およびマスター ステーションは、1 つの完全な接続システムとして考慮される必要があります。

ピン構成とコーディングを一致させる

IO-Link アプリケーションの場合、関連する IEC 61076-2-104 要件に準拠するために、M8 A コードのコネクタを選択する必要があります。

標準の IO-Link デバイス接続には 4 ピン構成が必要です。一般的なピン割り当ては次のとおりです。

ピン 1: 24V+ 電源

ピン3: 0V

ピン 4: C/Q 双方向通信チャネル

ピン 2: デバイス構成に応じて、補助 I/O または未使用

3 ピン M8 コネクタは、電力と双方向通信に必要な完全な標準 IO-Link 接続を提供できません。

電気的互換性を確保するには、コネクタは接触抵抗 10 mΩ 以下で少なくとも 60 V DC および 3 A をサポートし、24 V IO-Link センサーとその通信要件に十分なマージンを提供する必要があります。

配線環境に合わせて接続方法を選択

現場でカスタマイズされた配線の場合は、はんだなしネジ端子またはネジクランプ バージョンが推奨されます。特殊な圧着装置を必要とせず、設置場所で直接ケーブルの切断と終端処理ができるため、物流仕分けシステムや自動車の溶接ラインに適しています。

標準化された大量生産配線の場合、統合構造によりより安定したシール性能が得られ、大規模なケーブルの準備が簡素化されるため、一般にプレモールド射出成形ケーブル アセンブリが推奨されます。

コネクタの形状も、利用可能な設置スペースと一致する必要があります。

十分なスペースがあり、ケーブル配線が簡単なアプリケーションの場合、ストレート M8 コネクタは取り付けが簡単で、嵌合アクセスが便利です。

センサーが密集して設置されている場合や、狭いスペースの場合は、90° 直角 M8 コネクタを使用すると、設置の奥行きが減り、過度のケーブルの曲がりを防ぐことができます。

保護材とケーブルの材質を環境に合わせて選択する

標準的な産業用途には、一般に、嵌合保護等級 IP67 の M8 コネクタが適切です。

自動車の溶接ラインや油、溶接スパッタ、振動、温度変動にさらされるその他の環境では、PUR ジャケット ケーブルとステンレス鋼 M8 コネクタを組み合わせることで、油、機械的ストレス、および環境暴露に対する耐性が向上します。

要求の厳しい用途では、約 -40 °C ～ +80 °C の動作温度範囲が、屋外機器、自動車生産ライン、その他の温度変動環境に適した動作ウィンドウを提供します。

M8 コネクタと IO-Link I/O モジュールを統合

コネクタの選択は、IO-Link マスターまたは分散 I/O モジュールとは独立して考慮すべきではありません。

特定の IP67 分散 I/O システムなど、分散 I/O モジュールが M12 A コード化ポートを使用する場合、M8 コネクタを直接接続することはできません。信号の移行を完了するには、M8 から M12 へのアダプター ケーブルが必要です。

制御盤内に設置され、M8 ポートを備えたコンパクトな IP20 I/O モジュールの場合、M8 コネクタを直接接続できます。キャビネット環境は通常乾燥していて保護されているため、IP20 コネクタは屋外定格の IP67 製品よりもコスト効率の高いソリューションを提供する可能性があります。

IO-Link センサー分配ボックスを使用する場合、M8 ポートの数は必要なセンサー密度と一致する必要があります。 4 ポートおよび 8 ポートの M8 分配ボックスは複数のセンサーをローカルに接続でき、集約された信号は M12 バス接続を介して IO-Link マスターに送信されます。

一般的な IO-Link アプリケーションの選択

物流仕分け機のIO-Link光電​​センサには、4芯M8ネジクランプ式ライトアングルコネクタが選択可能です。ケーブルは保護チューブを通して配線して現場で終端することができ、4 番目の導体は IO-Link に必要な双方向 C/Q 通信チャネルを提供します。

自動車溶接ラインのIO-Link近接センサの場合、PUR耐油ケーブルを備えた4芯M8コネクタとCAZNの防振・緩み止めロック構造を組み合わせることができます。この構成は、溶接スパッタ、油汚れ、連続的な高周波振動に耐えるように設計されており、機械的な緩みによる接続不良のリスクを軽減します。

制御キャビネット内のコンパクトな IO-Link モジュールの場合、スプリング端子配線を備えた IP20 定格の 4 コア ストレート M8 コネクタは、乾燥した保護された環境に経済的なソリューションを提供します。

CAZN: M8 ハードウェアと産業デジタル化の接続

産業オートメーションの根底にある競争力は、多くの場合、一見小さな接続インターフェースによって決まります。

M8 コネクタの振動防止および緩み防止構造の革新から、システム全体にわたる IO-Link デジタル通信の実装に至るまで、CAZN は実際の産業動作条件に焦点を当て、安定性、信頼性、トレーサビリティの原則をすべてのコンタクト、スレッド、および検証プロセスに統合します。

CAZN は、単純に基本性能を国際ブランドと比較してベンチマークするわけではありません。目標は、現地の生産環境に適合し、高負荷、高振動、幅広い温度の動作条件下でよりコスト効率の高い接続ソリューションを産業顧客に提供することです。

CAZN は、M8 コネクタ ハードウェアと IO-Link 通信テクノロジの間の互換性を継続的に改善することで、あらゆるセンサー接続ポイントを産業デジタル化のための信頼できるデータ エントリ ポイントにし、顧客の業務効率の向上、コストの削減、サプライチェーンの独立性の強化を支援することを目指しています。
