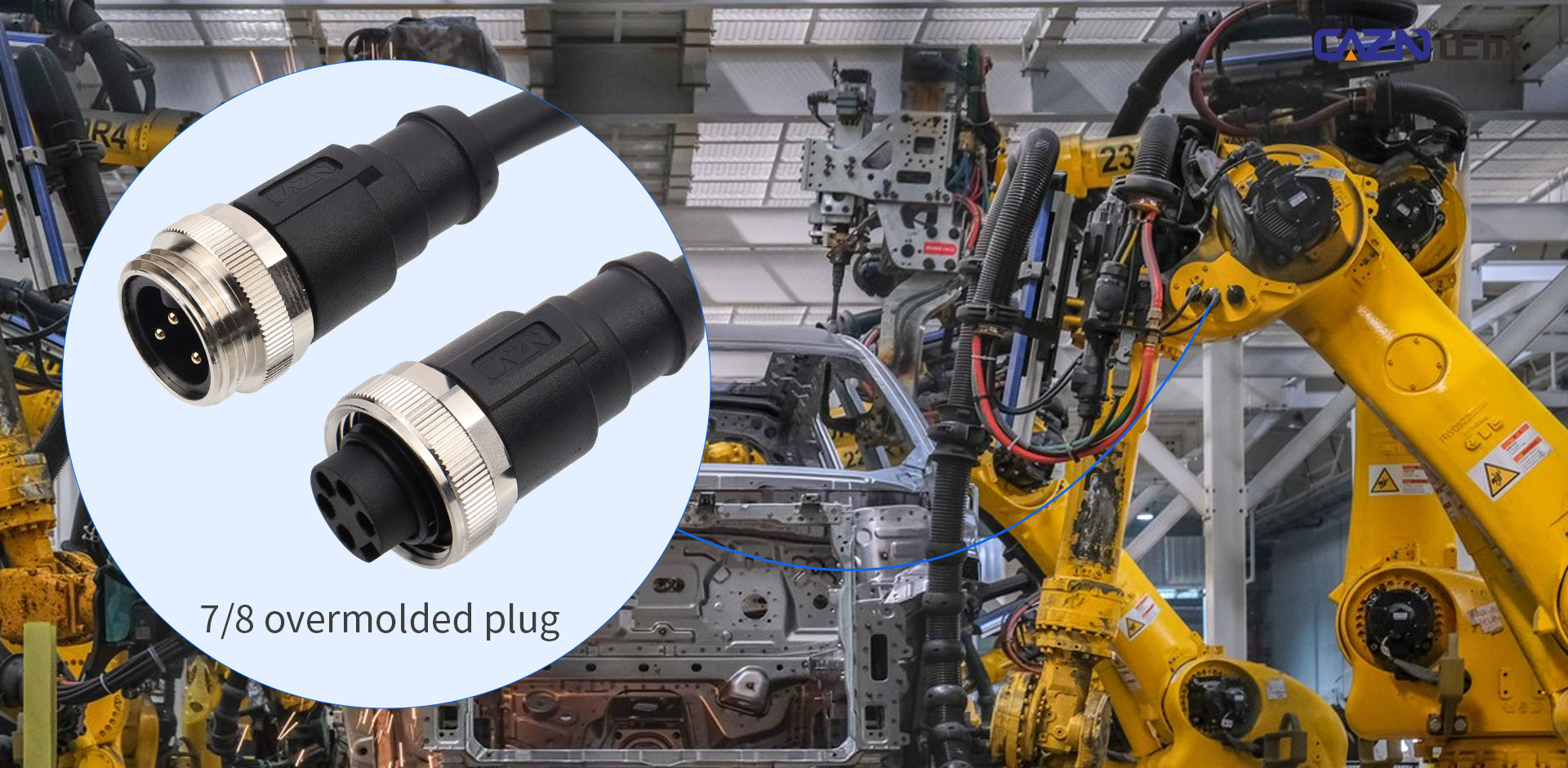

CAZN 7/8 インチ コネクタ: 産業オートメーションとスマート マニュファクチャリングのための信頼性の高い接続

CAZNは​​産業用コネクタの研究開発・製造に特化したブランドです。その製品ポートフォリオには、丸型コネクタ、センサー コネクタ、現場配線可能なコネクタ、およびその他のシリーズが含まれており、これらは産業オートメーション、スマート製造、新エネルギー、鉄道交通、その他のアプリケーションで広く使用されています。 CAZN は、厳格な品質管理と継続的な技術革新により、要求の厳しい産業環境において安定した電力と信号の伝送を保証するように設計された信頼性の高い産業用接続ソリューションを提供します。

主な製品仕様

電気仕様: CAZN 7/8 インチコネクタの定格電流は 13A、定格電圧は 300V で、低周波、高電流伝送をサポートします。

産業用電源アプリケーション向けのソリューションです。

ピン構成: 3 ピン、4 ピン、5 ピン、および 6 ピン構成で利用可能なコネクタは、単相電力、三相電力、および電力と信号の組み合わせ伝送のさまざまな要件に対応できます。

材質: コンタクトは金メッキ銅構造を特徴とし、500 サイクルを超える挿抜寿命を実現します。絶縁体はPAナイロン製で信頼性の高い電気絶縁性と機械的耐久性を備えています。

保護等級: IP67 保護等級と複数のシール リングを備えたこのコネクタは、要求の厳しい産業環境における湿気、ほこり、軽い塩水噴霧への曝露に耐えるように設計されています。

産業オートメーションにおける主な利点

幅広い互換性: CAZN 7/8 インチ コネクタは、CANopen などの産業用バス規格に従っており、Phoenix Contact、Amphenol、TE Con​​nectivity などの主要ブランドの製品と互換性があり、機器開発やシステム アップグレード時の統合の複雑さの軽減に役立ちます。

高い耐環境性: 耐振動性と高温および低温性能により、装置が連続的な機械振動にさらされる生産ラインに適しています。信頼性の高いロックと密閉により、接続の緩みや予期しない停電のリスクが軽減されます。

カスタマイズ機能: CAZN は射出成形のカスタマイズをサポートしており、特定の配線要件に応じてさまざまなケーブル長の完成したケーブル アセンブリを提供できます。これにより、コネクタをシーメンスや三菱などのメーカーの主流の PLC やサーボ モーター システムと統合できます。

代表的な用途

装置および生産ラインの配電

CAZN 7/8 インチ コネクタの主な位置付けは、産業用配電用の中電力から高電力インターフェイスです。さまざまなオートメーション アプリケーションで使用できます。

サーボ モーターおよびドライブ システム: 小型および中型のサーボ モーターおよび分数馬力モーターに安定した電力接続を提供します。

センサーおよびアクチュエーター電源: 近接センサー、光電センサー、ソレノイドバルブ、リミットスイッチなどのフィールドデバイスに電力を供給します。

産業用暖房および照明: 産業用ヒーター、LED 照明システム、商業用廃水ポンプなどの高電力負荷に適しています。

センサー/アクチュエーター ジャンクション ボックス: アクティブ配電ユニットのコア インターフェイスとして機能し、電力と信号の接続を統合することで複雑な現場配線を簡素化します。

産業用フィールドバスと通信のサポート

電力伝送に加えて、CAZN 7/8 インチ コネクタはさまざまな産業用通信要件をサポートできます。

DeviceNet (CAN バス): T 型ディストリビュータを使用すると、複数のデバイスが単一の接続ポイントから電力と通信信号を受信できるため、フィールドバス配線が簡素化されます。

PROFIBUS、CC-Link、および AS-Interface (AS-i): このコネクタは、信頼性の高いフィールドレベルの接続が必要な産業用通信ネットワークに適用できます。

NMEA 2000: 海洋ネットワーキング アプリケーションでは、コネクタは、統合された接続アーキテクチャを通じて 24 V DC 電源と CAN バス信号伝送の組み合わせをサポートできます。

マテリアルハンドリングロボットと柔軟な生産ライン

ケーブルは繰り返し曲げ、動き、振動を受ける可能性があるため、柔軟な製造システムではコネクタの信頼性に対する要求が高くなります。

CAZN 7/8 インチ コネクタは、マテリアル ハンドリング ロボットの光電センサーや近接センサーを配線するために、フレキシブル ケーブルおよびプリモールド コネクタとともに使用できます。ジャンクション ボックスと分散型 I/O を統合することにより、複数の信号接続を統合でき、信頼性の高い信号伝送を維持しながら全体のケーブル配線数を削減できます。

ロボット アームやその他の可動機器の場合、ケーブル アセンブリの柔軟性と機械的耐久性が特に重要です。コネクタとケーブルは、断続的な電気接続を作成することなく、繰り返される動作サイクル全体にわたって確実に動作する必要があります。

スマートマニュファクチャリングをサポート

スマートな製造ラインでは、CAZN 7/8 インチ コネクタは電力と信号の両方の伝送の信頼できるノードとして機能します。

分散型 I/O アーキテクチャ: ジャンクション ボックスと 7/8 インチ コネクタの構成により、分散型配電とフィールド レベルの接続が可能になります。これにより、配線が簡素化され、生産ラインの再構成と拡張が容易になります。

モジュラー機器設計: フィールド配線可能なコネクタにより、ユーザーは機器の要件に応じて適切なケーブル長とケーブル材料を選択できるため、頻繁に変更が行われる製造システムに大きな柔軟性をもたらします。

予知保全サポート: 信頼性の高い物理接続により、MES および IoT プラットフォームへの安定したセンサー データ送信の維持が可能になります。一貫した信号伝送は、機器の状態監視と予知保全のための信頼できる基盤を提供します。

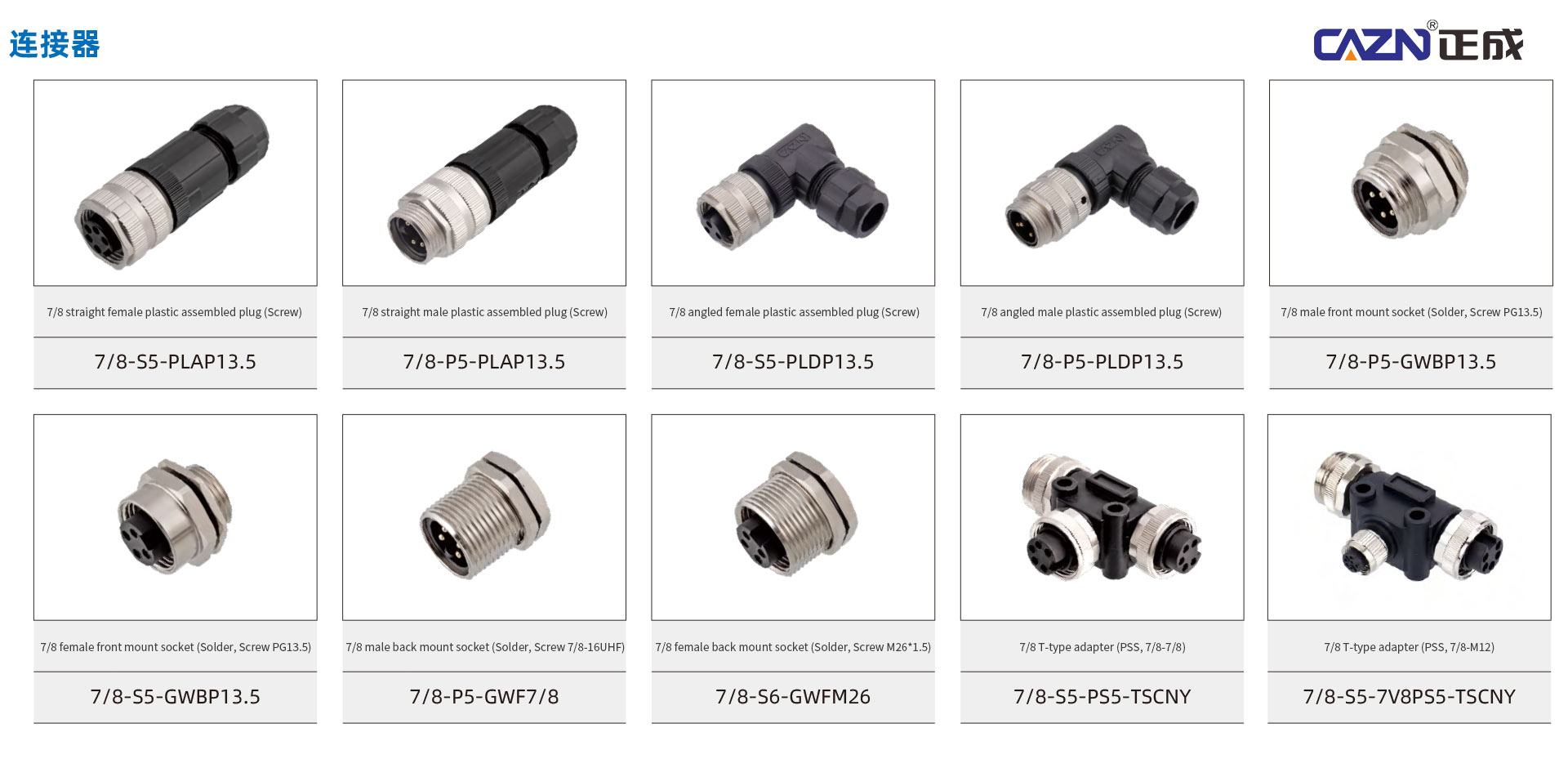

CAZN 7/8 インチ推奨モデル

CAZN 7/8 シリーズには、さまざまなピン構成や設置要件に対応する幅広い標準化モデルが含まれています。

代表機種：7/8-P3-GWBP13、7/8-P4-GWBP13、7/8-P5-GWBP13、7/8-S5-GWBP13

これらのモデルはさまざまなピン数と取り付け構成をカバーしており、一般的な産業オートメーション インターフェイス要件に従って選択できます。

主要な国際ブランドとの互換性

CAZN 7/8 インチ コネクタ シリーズは、広く使用されている国際産業用コネクタ ブランドに関わる交換および統合の要件をサポートするように設計されています。

フエニックス・コンタクト: CAZN 7/8 インチ電源コネクタは、SACC-MIN シリーズ製品が関与するアプリケーション向けに、一致するピン構成、取り付け寸法、ねじロック インターフェイスを備えた、対応する 7/8 インターフェイスの互換性のある代替品として使用できます。

Amphenol: CAZN 7/8 インチ丸型産業用コネクタ シリーズは、対応する Amphenol 7/8 インターフェイスの互換性要件をサポートし、産業用バス通信および電源接続を含むアプリケーションをカバーします。

TE Con​​nectivity: 対応する 7/8 インチ産業用電源コネクタ構成は、互換性のある電気的および機械的仕様が必要な交換および統合アプリケーションに使用できます。

バインダー: CAZN 7/8 インチ丸型コネクタは、産業オートメーション機器で使用される対応する欧州標準 7/8 インターフェイスを含むアプリケーションをサポートできます。

互換性は、交換またはシステム統合の前に、特定のコネクタ モデル、電気定格、機械的寸法、配線構成、およびアプリケーション要件に対して常に検証する必要があります。

産業オートメーション向けの信頼性の高い接続性

CAZN 7/8 インチ コネクタは、13A 定格電流、300V 定格電圧、IP67 保護、金メッキ銅接点、500 回を超える嵌合サイクル、および複数のピン構成を組み合わせて、産業用オートメーション機器の接続要件に対応します。

配電やセンサーとアクチュエータの配線からフィールドバス通信、ロボット システム、分散型 I/O、柔軟な生産ラインまで、7/8 インチ コネクタは信頼性の高い電力と信号の伝送のためのコンパクトなインターフェイスを提供します。

CAZN 7/8 インチ コネクタは、高い通電能力、強力な環境保護、耐振動性、柔軟な構成、カスタマイズ機能を備えており、産業オートメーションおよびスマート製造システムに信頼性の高い接続ソリューションを提供します。
