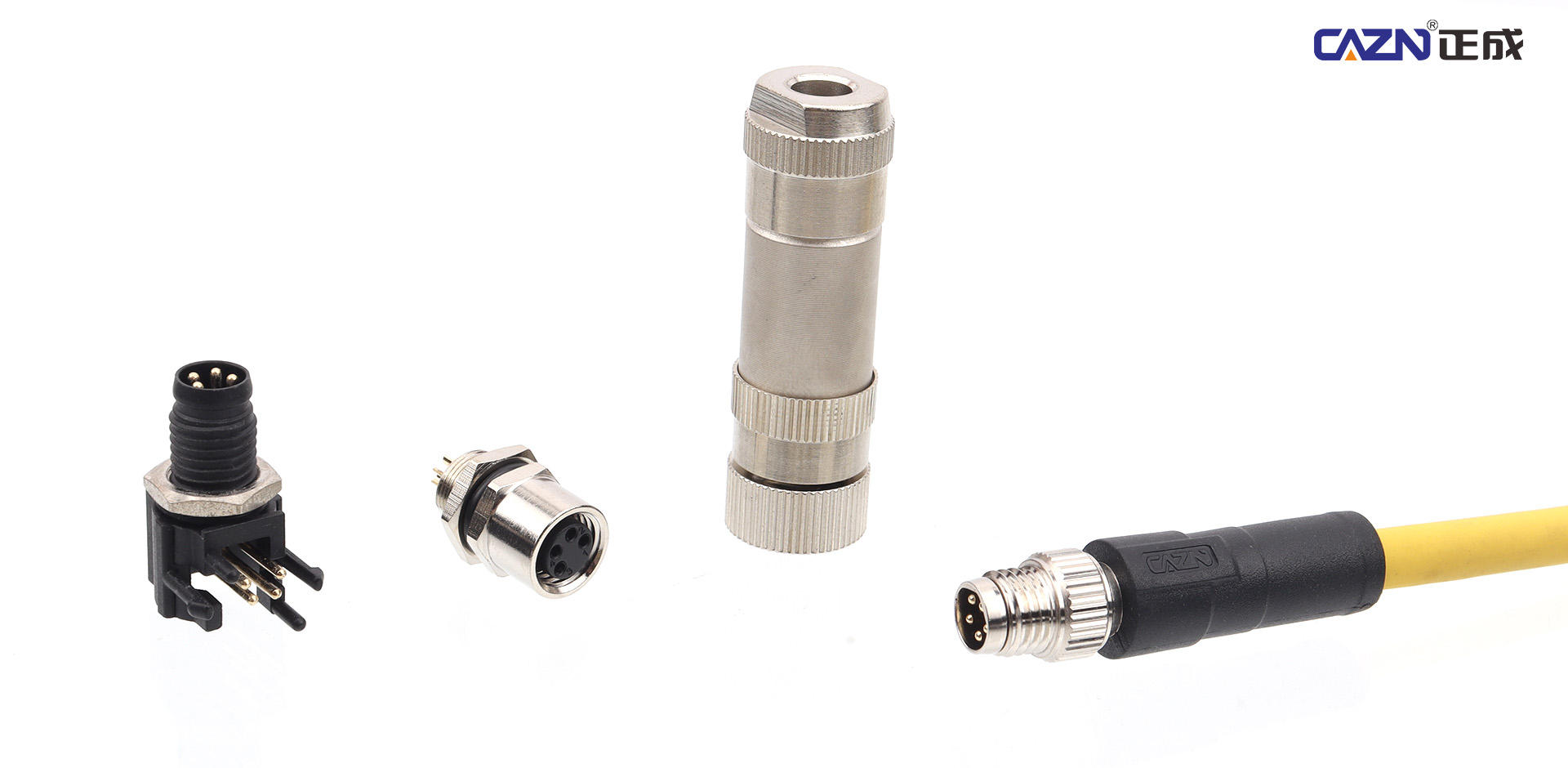

CAZN M シリーズ コネクタ選択ガイド: M5 から M40 までの適切なソリューションの選択

M シリーズ コネクタは産業用接続の基盤ですが、適切なコネクタを選択することは、単に大きいサイズを選択することだけではありません。実際の選択戦略は、設置スペース、トランスミッション要件、耐環境性という 3 つの重要な要素を正確に一致させることに基づいています。特大のコネクタを選択すると、不必要なコストが増加し、貴重なスペースを占有する可能性があります。また、不適切な取り付け圧力により、隠れた信頼性リスクが生じる可能性があります。

CAZN は、M5 から M40 までをカバーする欧州標準の M シリーズ コネクタの全製品を取り揃えており、小型信号伝送から高出力産業機器に至るまでのアプリケーションに正確な接続ソリューションを提供します。 20,000 平方メートルの自社所有製造施設と 30 を超える特許技術によってサポートされている CAZN は、高度な製造能力と実用的なアプリケーションの経験を組み合わせて、顧客の選択リスクの軽減、機器の信頼性の向上、システム全体のパフォーマンスの最適化を支援します。

この選択ガイドは、CAZN の製品特性とエンジニアリング経験を統合し、ユーザーが機器の設計と調達の際にコネクタをより正確に決定できるようにします。

CAZN M シリーズ コネクタの選択: 設置スペースから始める

利用可能な取り付け領域によって許容可能なコネクタの最大サイズが決まるため、M シリーズ コネクタを選択する際の最初の制限は取り付けスペースです。 CAZN M シリーズ コネクタは、5 mm ～ 40 mm のメートルねじ直径に従って設計されており、各サイズはさまざまな産業シナリオに合わせて最適化されています。

小型センサー、コンパクトな制御モジュール、ロボット ジョイントなどの非常に限られたスペースには、CAZN M5 コネクタが理想的なソリューションです。 M5 × 0.5 ネジ、直径 5 mm のコンパクトな設計、2 ～ 4 コンタクトのサポートを特徴とする M5 コネクタは、定格電流 1A で安定した信号伝送を提供します。ネジロック構造により優れた耐振動性を実現し、スペースの制限により従来のコネクタを設置できない用途に適しています。

コンパクトな機器でもう少し多くの接続能力が必要な場合、CAZN M8 コネクタはサイズとパフォーマンスのバランスを提供します。 M8 × 1.0 ネジ、3 ～ 8 接点のサポート、1.5A ～ 4A の定格電流、-25°C ～ +85°C の動作温度、および IP67 保護を備えた M8 コネクタは、産業用センサー、PLC I/O モジュール、コンパクトなオートメーション システムで広く使用されています。油、寒冷環境、機械振動に対する耐性があるため、要求の厳しい産業用途に適しています。

医療機器、検査機器、コンパクトな制御ユニットなど、限られた設置スペース内でより高い信頼性が必要なアプリケーションに対して、CAZN M9 コネクタは M8 と M12 の間の中間ソリューションを提供します。 2 ～ 8 接点、定格電流 1A ～ 4A をサポートし、金属またはプラスチックのハウジングを使用できます。確実なネジロック機構により、連続的な振動下でも安定した接続性能を保証します。

設置スペースが十分にある場合、一般産業用途では M12 以上のコネクタが推奨されます。 M12 × 1.0 ネジを備えた CAZN M12 コネクタは、幅広いコーディング オプション、堅牢なハウジング設計、センサー、アクチュエーター、通信システム、オートメーション機器との互換性により、最も広く採用されている産業用接続規格の 1 つとなっています。

大きいコネクタが常に優れているわけではないことを理解することが重要です。たとえば、M5 接続用に設計された小型デバイスで M12 コネクタを使用すると、追加の利点が得られずに、設置の難易度、コスト、システム サイズが大幅に増加する可能性があります。正確な評価をサポートするために、CAZN では大規模生産前の設置テスト用に 3,000 を超える製品サンプルを提供しています。

コネクタの選択を電気要件とデータ伝送要件に合わせて選択する

設置スペースを確認したら、次のステップは信号タイプ、定格電流、電圧レベル、通信速度などの電気的要件に応じてコネクタを選択することです。

1A 未満の低電流信号伝送には、M5、M8、および M9 コネクタが一般的に選択されます。これらのコンパクトなコネクタは、安定した電気性能と信号の整合性が不可欠なセンサー、スイッチ、および制御信号アプリケーション向けに設計されています。

1.5A ～ 10A の中電流要件の場合、M8、M12、M14、および M16 コネクタは、より柔軟なソリューションを提供します。その中でも、CAZN M12 コネクタは、定格電流 0.5A ～ 16A、電圧 30V ～ 630V の幅広い電気仕様をサポートしており、産業用センサー、アクチュエーター、小型オートメーション機器に適しています。

CAZN M14 コネクタは、2A ～ 15A の定格電流をサポートしており、屋外 LED 照明システムなどの中電力シナリオに一般的に適用されます。 IEC 61076-2-106 に従って設計された M16 コネクタは、優れた EMI シールド機能を備えた 1A ～ 7A の定格電流を提供し、信頼性の高い電力と信号の伝送を必要とするアプリケーションに適しています。

10A ～ 28A の高電力アプリケーションには、M23 および 7/8 コネクタがより適しています。 CAZN M23 コネクタは、最大 28A の定格電流、最大 600V の動作電圧をサポートし、360° フルメタル シールドを備えています。単一のコネクタ内で電力と信号の両方を伝送できるため、サーボ モーター、ドライブ、産業用モーション コントロール システムに最適です。

7/8 コネクタは 10A ～ 12A の定格電流をサポートし、中電力および高電力供給アプリケーション向けに特別に設計されています。石油、化学、重工業などの要求の厳しい産業環境で一般的に使用されています。

高速産業通信用に、M12 D コードおよび X コード コネクタは特殊なソリューションを提供します。 CAZN M12 D コード コネクタは、100 Mbps 産業用イーサネット用に設計されており、EtherCAT や PROFINET などのプロトコルをサポートします。 M12 X コード化コネクタは最大 10 Gbps の伝送速度をサポートしており、マシン ビジョン、高速データ収集、高度なスマート製造アプリケーションに適しています。

最大の電力伝送を必要とするヘビーデューティ機器向けに、CAZN M40 コネクタは専用のソリューションを提供します。ネジサイズ 40 mm、接点数 4 ～ 8、最大性能 63A / 630V を備え、高出力ロボット、産業用ドライブ、大型機械システム向けに設計されています。

接触量も選択時の重要な考慮事項です。たとえば、M5 コネクタは最大 4 つのコンタクトをサポートします。より多くの信号チャネルが必要な場合は、限られたピンに複数の信号を強制的に送信するよりも、接触密度が高い M8 または M12 コネクタを選択する方が良い方法です。 CAZN の M12 17 ピン コネクタは、複雑なオートメーション システムやロボット アプリケーションにコンパクトで高密度なソリューションを提供します。

動作環境に応じて保護レベルを選択

動作環境は、コネクタの必要な保護レベル、ハウジング材質、シール性能を直接決定します。

標準的な産業環境では、通常、IP67 保護で十分です。 CAZN M5、M8、および M12 標準コネクタは、信頼性の高い防塵保護と一時的な浸水に対する耐性を備えているため、産業オートメーション、ロボット工学、および一般的な製造装置に適しています。

継続的に湿気や屋外条件にさらされるアプリケーションの場合は、IP68 保護が推奨されます。 CAZN M14、M16、および M23 コネクタは IP68 保護をサポートしており、太陽光発電システム、屋外制御機器、湿式産業施設などの要求の厳しい環境に適しています。これらの製品は、検証済みのアプリケーションにおける年間故障率が 0.02% という低さで、過酷な条件下でも信頼性の高いパフォーマンスを実証しています。

食品加工や医療機器など、頻繁に高圧洗浄が必要な環境では、IP69K 保護付きのコネクタが必要です。 IP69K保護をサポートするCAZN M16およびM23コネクタは、信頼性の高いシール性能を維持しながら、高温高圧水洗浄に耐えることができます。

サーボシステム、鉄道機器、産業オートメーション環境など、電磁干渉の強い分野では、360°シールド構造を備えたコネクタが不可欠です。 CAZN M23 および M12 X コード コネクタは、フルメタル シールド技術を使用して電磁干渉を軽減し、安定した電力とデータ伝送パフォーマンスを維持します。

保護レベルの選択は、常に実際のアプリケーション環境と一致する必要があります。 IP68 が要求される用途で IP67 コネクタを使用すると、水の浸入や電気的故障が発生する可能性があります。コネクタの設計に加えて、シール材と取り付けプロセスも全体的な保護性能に影響を与えます。 CAZN は、挿入および抜去サイクル試験、振動試験、塩水噴霧試験などのカスタマイズされた試験サービスを提供し、サードパーティの検証データは 24 時間以内に提供されます。

CAZN M シリーズ コネクタ クイックセレクションガイド

選択を容易にするために、基本原則を次のように要約できます。

設置スペースが狭い場合は、より小さい M サイズが必要ですが、より大電流のアプリケーションではより大きなコネクタが必要になります。信号アプリケーションは接触量に応じて選択する必要がありますが、過酷な環境では適切な IP 保護レベルが必要です。

一般的な産業オートメーションでは、M12 が最も一般的な選択です。

サーボ モーターとモーション システムに対して、M23 は信頼性の高い電力と信号の統合を提供します。

高速産業用通信の場合、M12 X コード化コネクタは高度なデータ パフォーマンスを提供します。

耐久性の高い電力機器の場合、M40 は最大の電流能力を提供します。

CAZN は、包括的な認証とエンジニアリング サポートにより、お客様が信頼性が高く効率的な産業接続を実現できるよう支援します。

M12 コネクタのコーディング選択に関する重要な考慮事項

M12 コネクタは、A、B、D、X コーディングなど、さまざまなコーディング タイプで使用できます。各コーディング構造には独自の機械設計があり、異なるコーディング タイプを互換的に接続することはできません。

M12 コネクタを選択する前に、機器のインターフェイスと通信要件を確認する必要があります。

A コードの M12 コネクタは、センサーや標準信号の伝送に一般的に使用されます。 CAZN M12 A コード コネクタは 2 ～ 17 のコンタクトをサポートしており、さまざまな産業オートメーション アプリケーションに適しています。

B コード M12 コネクタは、主に PROFIBUS などのフィールドバス通信システム用に設計されており、安定した産業用ネットワーク伝送を保証します。

D コード M12 コネクタは 100 Mbps 産業用イーサネット用に最適化されており、EtherCAT や PROFINET などのリアルタイム通信プロトコルをサポートします。

X コード化された M12 コネクタは、最大 10 Gbps の高速データ伝送用に設計されており、IEC 61076-2-109 に準拠しています。これらは産業用ビジョン システム、高速検査装置、高度なデータ収集アプリケーションで広く使用されています。

間違ったコーディングタイプを選択すると、インストールの互換性がなかったり、通信パフォーマンスが不足したりする可能性があります。 CAZN は、顧客が生産前に正しいコネクタ構成を確認できるよう、専門的な技術サポートとサンプル テスト サービスを提供します。

結論

CAZN M シリーズ コネクタは、小型 M5 信号接続から高出力 M40 産業用システムまでのアプリケーションをカバーする、完全な産業用接続ポートフォリオを提供します。設置スペース、トランスミッション要件、環境条件に基づいて製品を正確に選択することで、お客様は機器の信頼性の向上、耐用年数の延長、メンテナンスコストの削減を実現できます。

20,000 平方メートルの製造施設、500 万個を超える年間生産能力、IATF 16949 認証を備えた CAZN は、産業用コネクタ市場において強力な製造能力と技術的優位性を確立しています。標準製品は 48 時間以内に出荷でき、カスタマイズされたソリューションは 7 日以内に出荷できます。 70% 以上のリピート顧客を持つ CAZN は、世界の産業アプリケーション向けに信頼性の高い接続ソリューションを提供し続けています。

専門的なコネクタ選択のサポート、アプリケーションのコンサルティング、またはサンプル テストについては、CAZN の技術チームがカスタマイズされたソリューションを提供して、お客様が機器に最適な接続設計を達成できるように支援します。
