エネルギー転換と気候変動への対応という世界的な背景の中、太陽光発電産業は中核的な原動力として、前例のないペースで技術進歩を加速させています。一方、風力発電の分野において、ピッチ制御システムは、風車のブレードピッチ角を制御し、効率的な風エネルギーの捕捉・変換を実現する重要なコンポーネントとして、極めて高い動作安定性が求められます。このプロセスにおいて、CAZN は卓越した接続技術とソリューションを利用して不可欠な電気および信号伝送リンクを確立し、風力タービンのピッチ制御システムの効率的かつ安定した動作のための強固で信頼性の高い技術サポートを提供します。

風力タービンのピッチ制御システムは、風力エネルギーの捕捉効率を最適化し、出力を制御し、極端な気象条件下でタービンを保護するためにブレードのピッチ角度を調整する役割を果たします。ピッチシステムは複雑で変化しやすい風条件下で長期にわたる高強度の動作を伴う必要があるため、その接続ソリューションは高い信頼性、耐振動性、耐衝撃性、過酷な環境への適応性を備えている必要があります。現在、風力タービンのピッチ制御システムの主流の接続ソリューションには、主に次の主要コンポーネントが含まれています。

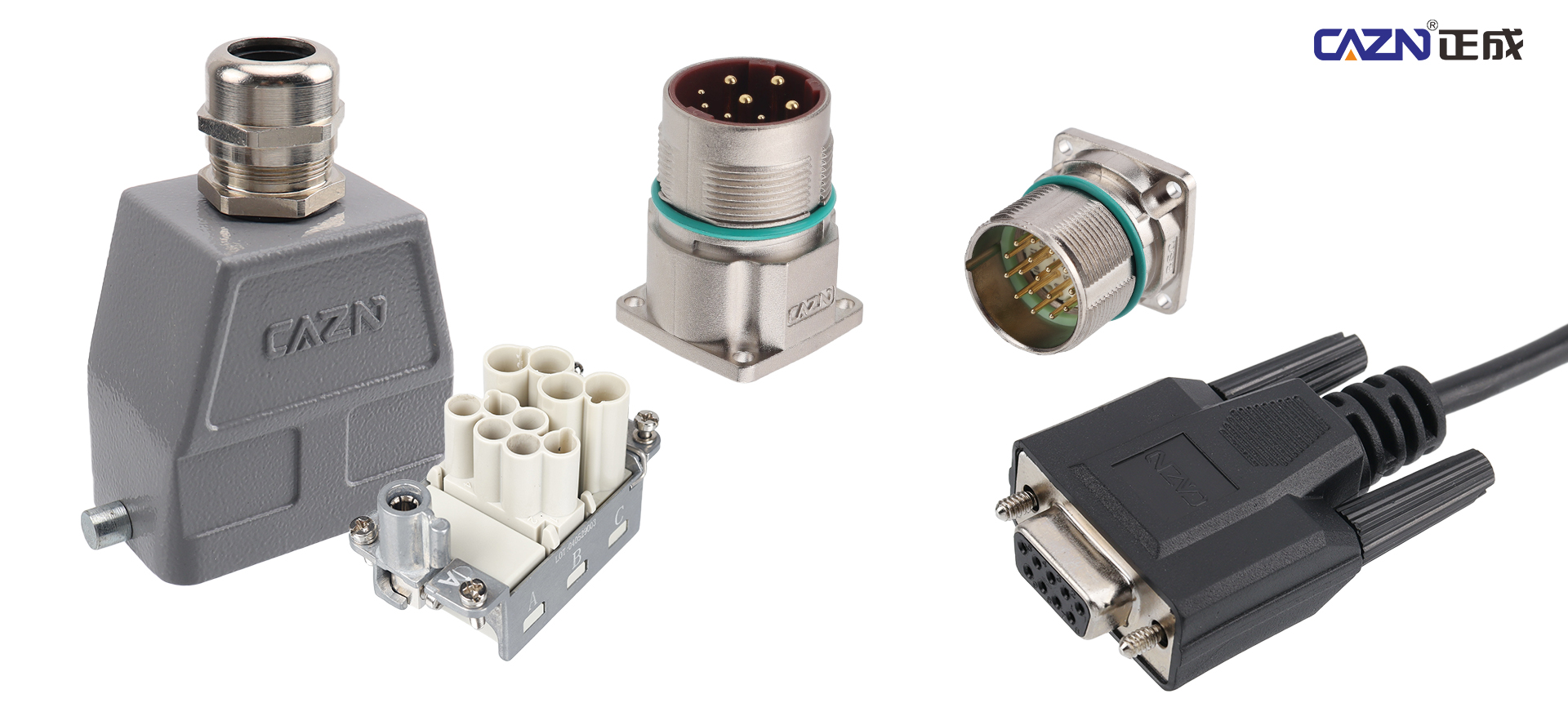

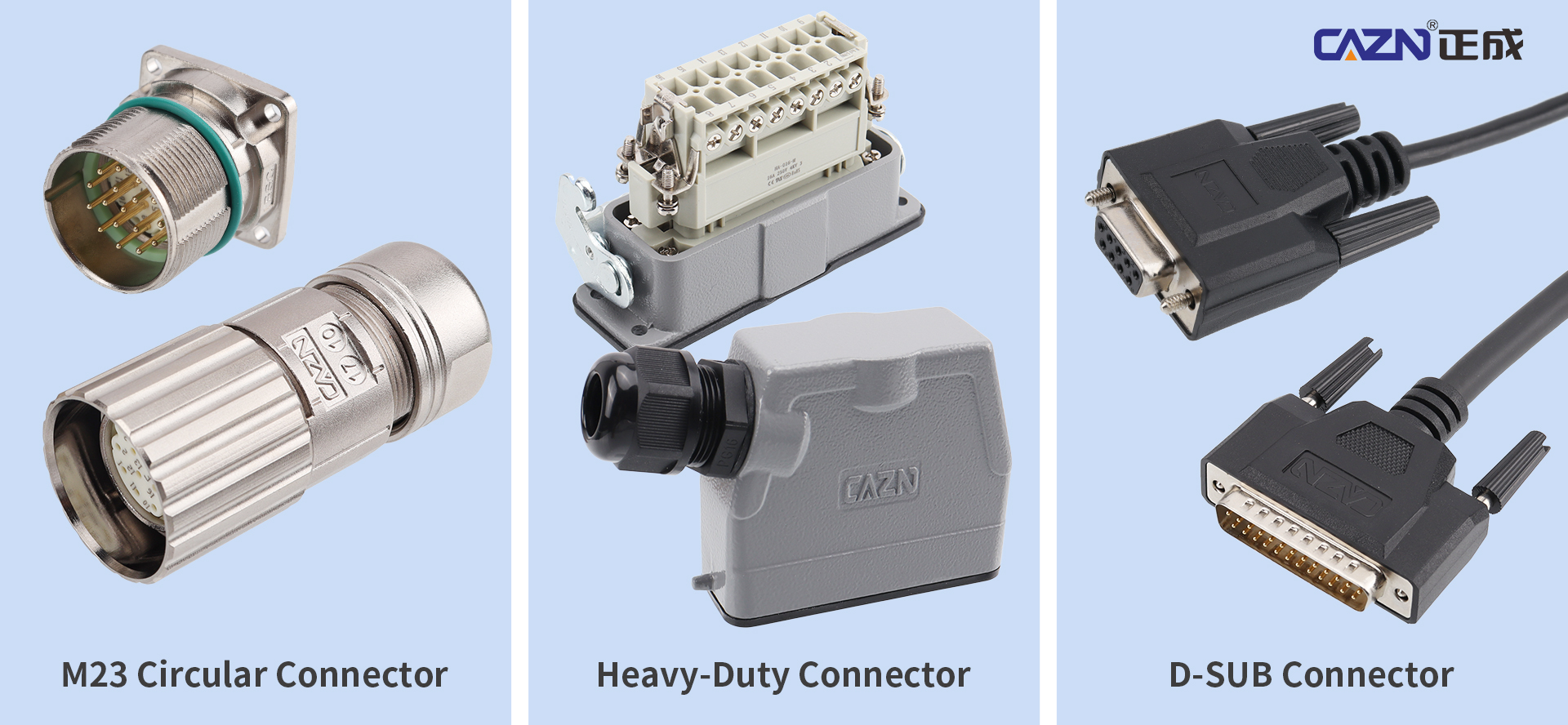

コアコネクタ選択ソリューション

M23 丸型コネクタ

M23 丸型コネクタは、ドライブ、モーター、エンコーダー、センサー、その他のコンポーネントの接続に広く使用されています。これらのコネクタは、高電力電流伝送の要件を満たす高い通電容量を備えています。同時に、制御信号の送信とデータの監視を担当し、動的で正確な位置制御を保証します。一部のハイエンド システムでは、M23 コネクタが冗長接続システムの一部として機能し、システム全体の安全性を向上させることもできます。

●強力な動力伝達と耐振動性

風力タービンのピッチ制御システムの中核は駆動モーターとコントローラーにあり、これらには優れた大電力電流伝送能力を備えたコネクタが必要です。 M23 コネクタとヘビーデューティ コネクタは、その大電流伝送性能により、安定かつ安全な電気接続を確保するだけでなく、長期にわたる高強度の風力タービン運転条件下でも優れた耐久性と信頼性を発揮します。タービン運転中の避けられない風力や機械振動の影響に対応して、これらのコネクタは高強度の構造設計を採用し、外部応力に効果的に耐え、安定した接続性能を保証します。

●正確な信号制御と冗長保護

M23 コネクタは電気伝送に加えて、動的かつ正確なブレード位置調整を実現するために不可欠な制御信号と監視データの効率的な伝送も行います。優れた信号整合性により、正確なシステム制御が保証されます。さらに、最大限の安全性を追求するハイエンドのピッチ制御システムの場合、M23 コネクタを冗長構成アーキテクチャにシームレスに統合することができ、一次回路に障害が発生した場合にバックアップ チャネルを提供し、中断のないシステム動作を保証します。

●全天候型の環境適応性

風力タービンは、高地、強風と砂の状態、極端な温度変化、塩水噴霧環境などの厳しい自然環境に設置されることがよくあります。 M23 丸型コネクタとヘビーデューティ コネクタは、特殊な材料とシーリング技術を利用して強力な耐環境性を提供し、過酷な条件から効果的に保護し、風力発電設備の長期安定した動作を保証します。

耐久性の高いコネクタ

ヘビー デューティ コネクタは、主に風力タービンのピッチ制御システムの制御キャビネット内でさまざまな電気コンポーネントやコントローラーを接続するために使用され、ピッチ システム全体の制御と監視を可能にします。ヘビーデューティコネクタは、耐衝撃性の鋳造アルミニウム構造と耐腐食性の粉体塗装表面を採用しています。最大 500A の最大電流をサポートし、IP68 保護定格と EMI 標準保護を提供し、高地、強風と砂、高湿度、塩水噴霧条件などの過酷な環境に耐えることができます。

D-SUBコネクタ

補助接続コンポーネントとして、D-SUB コネクタは M23 コネクタおよびヘビーデューティ コネクタと併用して、安定した電気および信号の伝送を保証します。

ピッチモーター専用の電気接続ソリューション

従来のプラグイン コネクタの老朽化によって引き起こされる接続の緩みを回避するために、一部のピッチ モーターでは特別に設計された電気接続ソリューションが採用されています。端子箱（端子箱カバー、端子箱ベース、端子台で構成）と防水コネクタを組み合わせたソリューションです。外部ケーブルは防水コネクタを通って内部空洞に入り、端子台にしっかりと接続されます。この設計により、ピッチ モーターと外部ケーブル間の接続の信頼性が効果的に向上し、風力タービン システムの故障の可能性が減少します。

ナセルとピッチキャビネット間の通信および電源接続ソリューション

ピッチ システムとメイン ナセル制御システムは、特定のケーブルとコネクタを介して接続する必要があります。通常、これらには次の 3 つの主要な部分が含まれます。

セーフティチェーン接続:シールド設計の 5 芯ケーブルは 24VDC 電圧の伝送に使用され、ナセルからピッチシステムへのセーフティチェーン信号の送信を担当します。

フィールドバス通信: Profibus DP フィールドバスが使用され、シールド設計の 2 芯ケーブルが特徴で、データ通信用に 10VDC 電圧を伝送します。

電源接続: 400VAC AC電力を伝送するために5芯ケーブル設計が採用され、ピッチシステムの主電源を提供します。

バックアップ電源とバックアップシステム接続

各ピッチ制御キャビネットには通常、スーパーキャパシタまたはバッテリーからなるバックアップ電源が装備されています。スリップリングからのグリッド電圧が遮断された場合、バックアップ電源システムはピッチ制御システムに直接電力を供給することができ、ブレードが安全な速度（7°/秒など）で 0°のフェザー位置から 90°まで移動できることを保証し、緊急停止保護を実現します。

風力タービンのピッチ制御システムの接続ソリューションは、ヘビーデューティ コネクタ、M23 コネクタ、専用端子ボックス、およびマルチレベル ケーブル システムを組み合わせた統合システムです。過酷な産業環境下でも電力と信号を効率的、安定的、安全に伝送できるように設計されています。

将来的には、風力発電技術の継続的な開発と再生可能エネルギー市場での需要の拡大に伴い、CAZNは​​職人技を守り、接続技術を継続的に革新および改善し、より効率的で信頼性の高いインテリジェントな接続ソリューションを顧客に提供し続けます。
