カズン | 7/8 防水コネクタセレクションガイド

CAZN 7/8 丸型コネクタは、直径 7/8 インチ、7/8-16UNF ネジを備え、産業オートメーション用途における中出力から高出力の伝送および電力と信号の複合伝送用に特別に設計された産業グレードのコネクタです。その主な利点には、8 ～ 13A の高電流容量、300V の定格電圧、ネジロックによる強力な耐振動性、および IP67 保護が含まれます。このコネクタは、風力発電、高速鉄道、自動車製造、インテリジェント輸送、スマート製造、その他の産業用途で広く使用されています。

CAZN 7/8 コネクタは主要な国際ブランドと互換性があり、NMEA 2000標準インターフェイスをサポートします。利用可能な構成には、3、4、5、および 6 ピン バージョン、フロントまたはリア パネルの取り付け、はんだワイヤまたは PCB 接続、および IP65/IP67 保護オプションが含まれます。このシリーズはIEC 61076-2-101の要件に従い、NMEA 2000 互換性要件を満たすように設計されています。

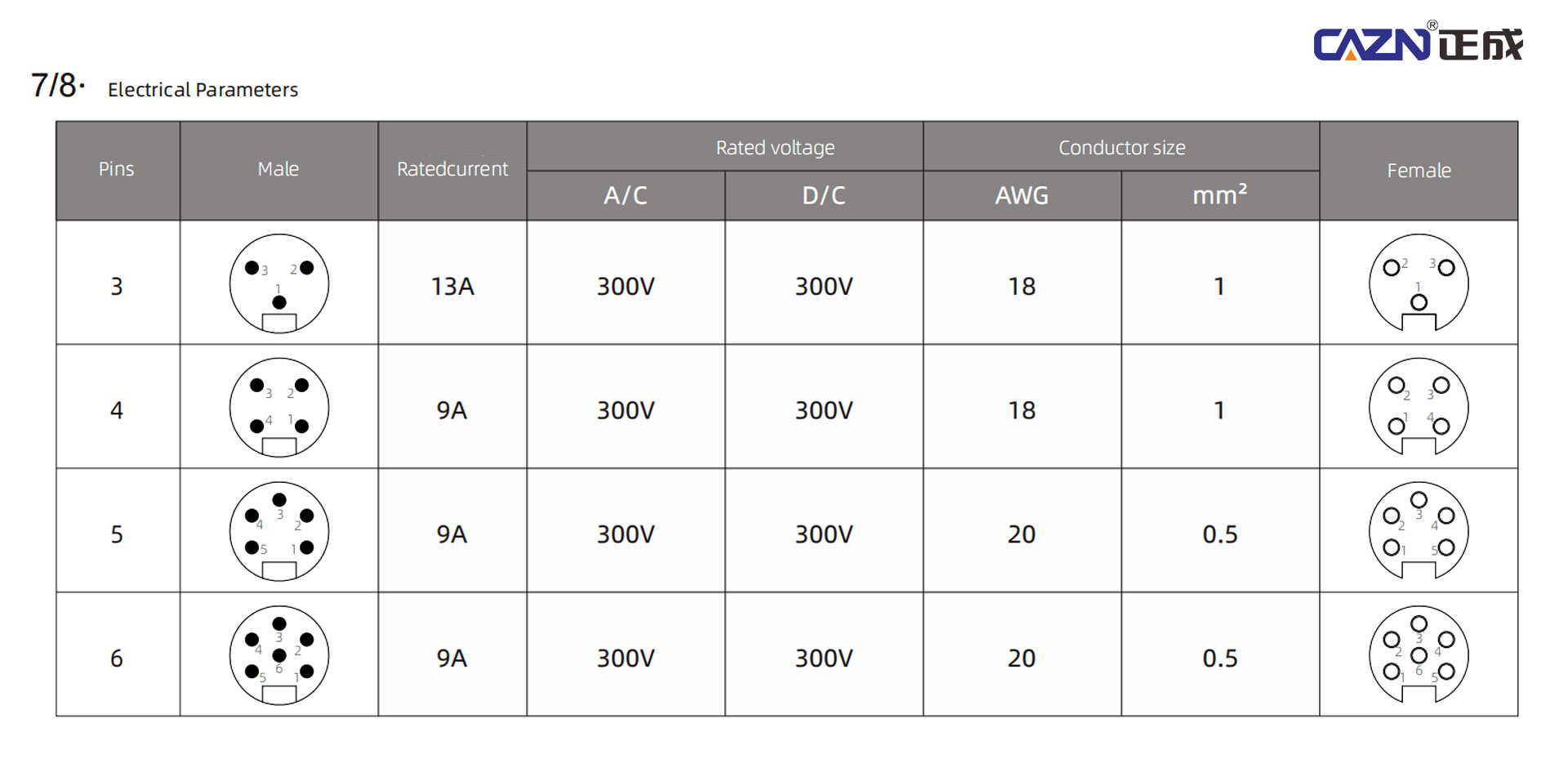

伝送要件から選ぶ：ピン数

ピンの数は、コネクタがサポートできる機能を直接決定します。したがって、機器の実際の電力と信号の要件に基づいて選択する必要があります。

3 ピン (2P+PE): 電力伝送に推奨

3 ピン構成は主に電力伝送用に設計されており、ライブ、ニュートラル、および保護アース接続を必要とする標準的な電源アプリケーションに適しています。一般的なアプリケーションには、小型および中型のモーター、アクチュエーター、基本的なセンサー電源などがあります。最大定格電流 13A の 3 ピン構成は、シリーズ内で最大の電流容量を提供します。

4ピン: 電源+補助回路または制御信号

4 ピン構成は、少数の補助回路や制御信号とともに電力伝送を必要とするアプリケーションに適しています。一般的なアプリケーションには、補助電源または単純なフィードバック信号を必要とするアクチュエータが含まれます。

5ピン: 電源と通信を統合

5 ピン構成は、電力と通信の同時伝送が必要なアプリケーションに適しています。一般的なアプリケーションには、DeviceNet や CANopen などのプロトコルを使用するフィールドバス デバイスが含まれます。この場合、特定のピンを電源接続から分離したまま、CAN_H や CAN_L などの通信信号に割り当てることができます。

6ピン: 複雑な制御アプリケーション

6 ピン構成は、複数のフィードバック信号または制御回路を 1 つのコネクタを介して送信する必要がある、より複雑な制御要件向けに設計されています。複数の信号インターフェイスを備えた高度なアクチュエータやその他の機器に適しています。

取付方法とコネクタ構造で選ぶ

機器の構造や設置環境に応じて、取付位置、ケーブルの取り出し方向、配線方法を検討してください。

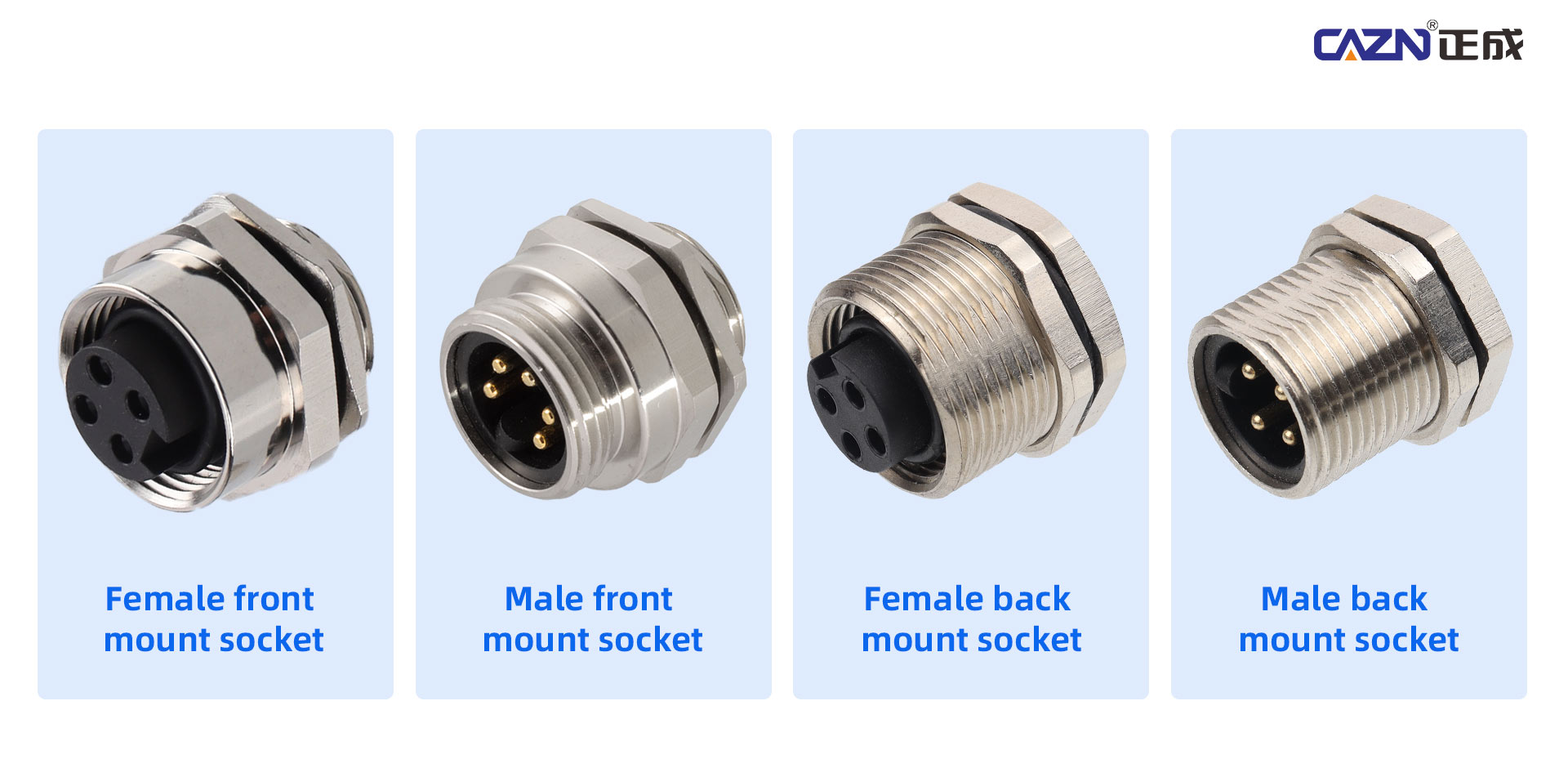

取り付け位置: パネル取り付け、フィールド配線可能、またはプレモールド

機器本体および制御盤の場合、パネル取り付けコネクタはパネルの前面または背面から取り付けることができ、制御盤、I/O ボックス、その他の固定機器に適しています。

一時的なフィールド配線、機器の変更、または機器端の接続の場合、ストレート構成や直角構成などのフィールド配線可能なバージョンは、設置の柔軟性が高く、ネジ端子配線をサポートできます。

大量生産の場合、プリモールド ケーブル アセンブリは射出成形によってコネクタとケーブルを統合し、現場での配線作業を軽減し、生産の一貫性を向上させます。

ケーブル出口角度: ストレートまたは 90° 直角

ケーブルをストレートに配線する場合、ストレート コネクタを使用すると、軸方向の取り付けスペースを最小限に抑えることができます。

ケーブルを側壁、コーナー、または狭いスペースから取り出す必要がある場合、90° 直角コネクタを使用すると、配線の柔軟性が向上し、周囲のコンポーネントとの干渉が軽減されます。

配線方法: はんだ線またはネジ式

はんだ線バージョンは、圧着またははんだ付け方法を使用して安全な電気接続を確立し、固定機器および常設設置に適しています。

ネジ式バージョンでは、機器をはんだ付けせずに現場で配線できるため、現場での設置、機器の改造、柔軟な配線要件に適しています。

環境保護要件に応じた選択

防水コネクタを選択する場合、使用環境は重要な要素です。

標準的な産業環境

強い腐食性物質にさらされていない屋内の乾燥した環境では、通常、IP65 または IP67 の保護があれば、防塵および水しぶきに対する耐性を提供できます。

過酷な産業環境

屋外設置、湿気の多い環境、粉塵の多い生産エリア、油っぽい条件、または頻繁な洗浄が必要な用途の場合は、IP67 以上の保護を考慮する必要があります。 IP67 は完全な防塵性と一時的な水没に対する耐性を提供します。 IP68 は、メーカーが指定したテスト条件に従って、水に長時間さらされるか、継続的に浸漬される用途に適しています。

高振動環境

スタンピングマシン、ロボットジョイント、AGV などのアプリケーションには、安全な機械的接続が必要です。 7/8-16UNF ねじロック構造により、機械的にしっかりと噛み合い、繰り返しの振動による緩みを防ぎます。このような用途では、単純なスナップフィット構造よりもネジロックコネクタの方が適しています。

ケーブルとハウジングの材質で選ぶ

ケーブルの材質とコネクタハウジングの材質は、使用環境や動作要件に応じて選択する必要があります。

ケーブルジャケット

標準的な屋内用途では、PVC ケーブルは優れた柔軟性を備えたコスト効率の高いソリューションを提供します。

AGV やロボット アームなど、頻繁な曲げ、油への曝露、または連続動作を伴う用途には、耐摩耗性、屈曲性能、引張抵抗が向上しているため、一般に PUR ケーブルの方が適しています。

ハウジング材質

従来の産業環境では、PA ナイロンなどのエンジニアリング プラスチックやその他のプラスチック ハウジングが、断熱性、機械的性能、コスト効率の適切な組み合わせを提供します。

より高い耐衝撃性、耐腐食性、または電磁シールドを必要とする用途の場合、ニッケルメッキ真鍮などの金属ハウジングは、追加の機械的保護とシールド性能を提供できます。

さまざまなアプリケーションに推奨される構成

生産ラインの配電システムやモーター駆動システムなどの純粋な電源アプリケーションの場合は、設置要件に応じてストレート コネクタまたはプリモールド ケーブル アセンブリを備えた 3 ピン、IP67 構成をお勧めします。

フィールドバスモジュールや分散型 I/O システムなど、電力と信号を組み合わせた伝送には、5 ピン、IP67 構成が推奨されます。設置スペースに応じてストレートまたはライトアングルコネクタを選択でき、移動や頻繁な屈曲を伴う用途にはPURケーブルが適しています。

太陽光発電エネルギー貯蔵システム、屋外充電ステーション、港湾機械などの屋外または過酷な環境の場合は、PUR ケーブルおよびネジロック構造と組み合わせて、3 ピンまたは 5 ピンの IP68 構成を検討できます。

CAZN 7/8シリーズとモデル例

CAZN 欧州標準 7/8 コネクタ シリーズには、さまざまなピン数と構造要件に合わせて設計された複数の構成が含まれています。

代表機種：7/8-P3-GWB P13、7/8-P4-GWB P13、7/8-P5-GWB P13、7/8-P6-GWB P13

一般に、モデル内の数値指定はピン数と構造構成に対応します。注文する前に、正確な仕様を機器の電気的、機械的、環境的要件と照らし合わせて確認する必要があります。

国際ブランド代替のポイント

CAZN 7/8 コネクタ シリーズは、Phoenix Contact、Amphenol、TE Con​​nectivity、Binder などの主要な国際ブランドに互換性のある交換オプションを提供するように設計されています。

代替設計は、コネクタの寸法やピン構成など、主要な機械的および電気的インターフェイス要件の一致に重点を置いています。互換性のあるアプリケーションの場合、既存の機器は元の取り付け開口部を変更する必要がない場合があります。

輸入製品用の CAZN 交換コネクタを選択する場合、最初に確認する 3 つの最も重要なパラメータは、ピン数、取り付け方法、保護定格です。これらのパラメーターにより、適切な CAZN モデルを迅速に絞り込むことができます。

ただし、最終的な交換の前に、システムの完全な互換性を確保するために、元のコネクタの完全な電気定格、ネジ仕様、ピン割り当て、ケーブル構成、取り付け寸法、および環境要件も検証する必要があります。

適切な CAZN 7/8 防水コネクタの選択

正しい CAZN 7/8 防水コネクタは、電力要件、信号要件、設置構造、環境条件、ケーブルの動き、機械的ストレスの実際の組み合わせに従って選択する必要があります。

一般に 3 ピン コネクタは単純な電力伝送に適していますが、5 ピンおよび 6 ピン構成は電力、通信、および制御を組み合わせたアプリケーションに対してより高い柔軟性を提供します。 IP67 は多くの産業環境に適していますが、IP68 はより深刻な水にさらされる用途に考慮できます。

7/8-16UNF ネジ接続、8 ～ 13 A の定格電流、300 V の定格電圧、複数のピン構成、IP65/IP67 保護オプションを備えた CAZN 7/8 シリーズは、産業オートメーション、スマート製造、輸送、エネルギー、その他の要求の厳しいアプリケーションに柔軟な接続プラットフォームを提供します。
