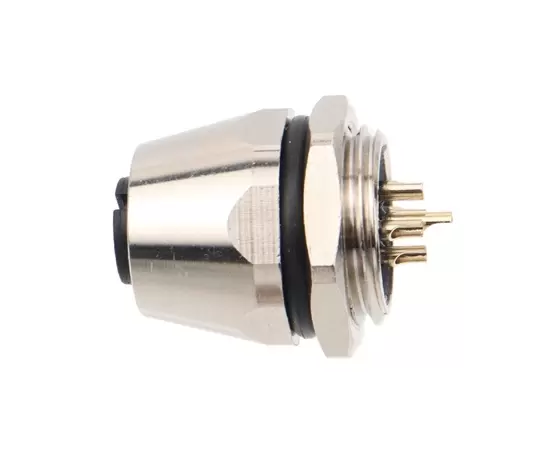

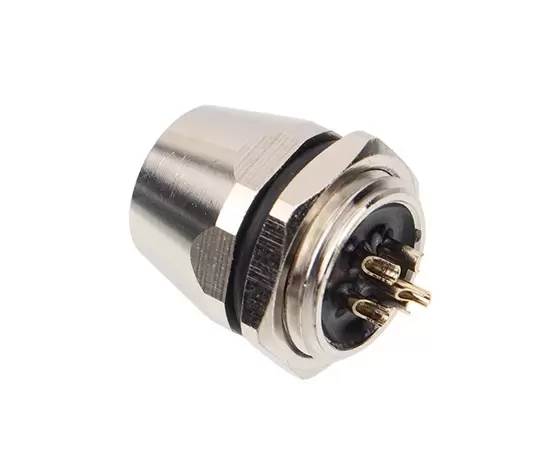

ホーム / 製品 / 丸型コネクタ / M12 / フロントマウントソケット / M12女性フロントマウントソケット（はんだ、ねじPG9、弾丸タイプ）
フロントマウントソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

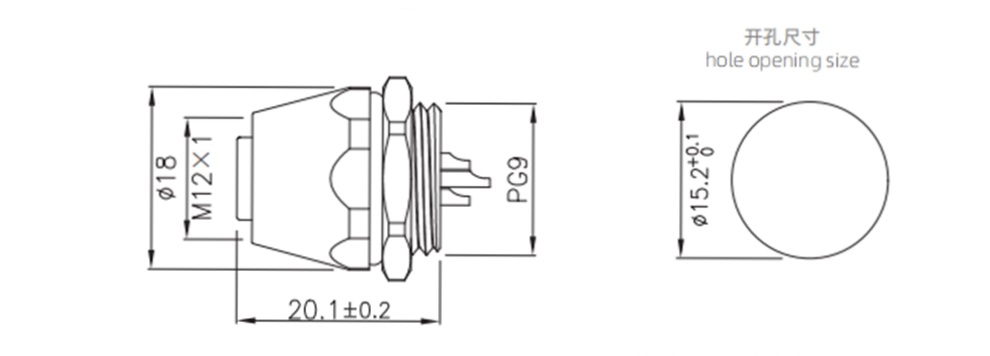

D imension描画
ワイヤー定義
製品の注文
| 製品名 | ネジサイズ：PG9 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12女性フロントマウントソケット（はんだ） | M12-S2A-GWBP9-ZD | 2a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S3A- GWBP9-ZD | 3a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S4A- GWBP9-ZD | 4a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S4B- GWBP9-ZD | 4b | ||
| M12女性フロントマウントソケット（はんだ） | M12-S4D- GWBP9-ZD | 4d | ||
| M12女性フロントマウントソケット（はんだ） | M12-S5A- GWBP9-ZD | 5a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S5B- GWBP9-ZD | 5b | ||
| M12女性フロントマウントソケット（はんだ） | M12-S5D- GWBP9-ZD | 5d | ||
| M12女性フロントマウントソケット（はんだ） | M12-S6A- GWBP9-ZD | 6a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S8A- GWBP9-ZD | 8a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S12A- GWBP9-ZD | 12a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S17A- GWBP9-ZD | 17a |
