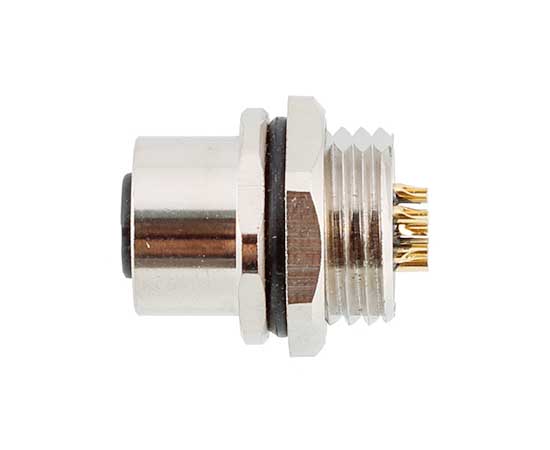

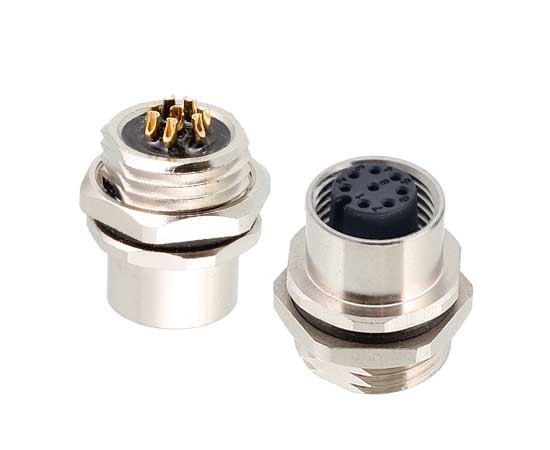

ホーム / 製品 / 丸型コネクタ / M12 / フロントマウントソケット / M12メスフロントマウントソケットはんだねじM16*1.5/PG9
フロントマウントソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

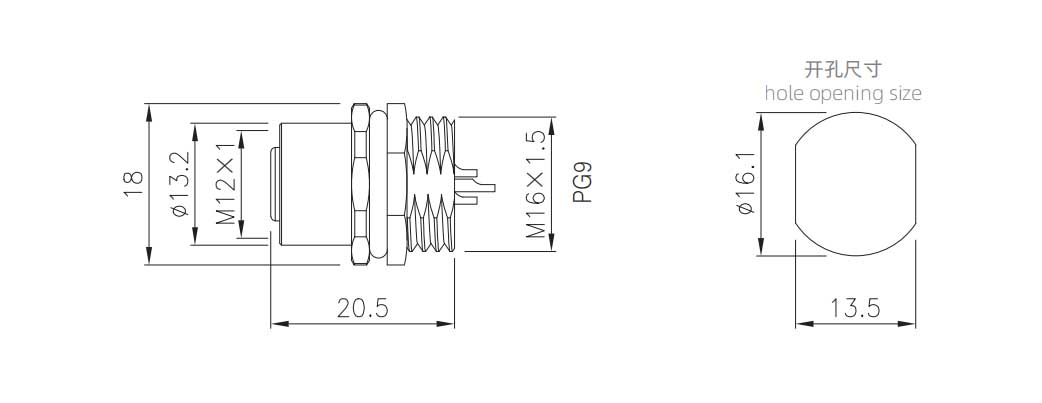

D imension描画
ワイヤー定義
製品の注文
| 製品名 | ネジサイズ：M16x1.5 | ネジサイズ：PG9 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12女性フロントマウントソケット（はんだ） | M12-S2A-GWBM16 | M12-S2A-GWBP9 | 2a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S3A-GWBM16 | M12-S3A-GWBP9 | 3a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S3C-GWBM16 | M12-S3C-GWBP9 | 3c | ||
| M12女性フロントマウントソケット（はんだ） | M12-S4A-GWBM16 | M12-S4A- GWBP9 | 4a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S4B-GWBM16 | M12-S4B- GWBP9 | 4b | ||
| M12女性フロントマウントソケット（はんだ） | M12-S4C-GWBM16 | M12-S4C-GWBP9 | 4c | ||
| M12女性フロントマウントソケット（はんだ） | M12-S4D-GWBM16 | M12-S4D- GWBP9 | 4d | ||
| M12女性フロントマウントソケット（はんだ） | M12-S5A-GWBM16 | M12-S5A- GWBP9 | 5a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S5B-GWBM16 | M12-S5B- GWBP9 | 5b | ||
| M12女性フロントマウントソケット（はんだ） | M12-S5C-GWBM16 | M12-S5C-GWBP9 | 5c | ||
| M12女性フロントマウントソケット（はんだ） | M12-S5D-GWBM16 | M12-S5D- GWBP9 | 5d | ||
| M12女性フロントマウントソケット（はんだ） | M12-S6A-GWBM16 | M12-S6A- GWBP9 | 6a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S6C-GWBM16 | M12-S6C-GWBP9 | 6c | ||
| M12女性フロントマウントソケット（はんだ） | M12-S8A-GWBM16 | M12-S8 A- GWBP9 | 8a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S12A-GWBM16 | M12-S12A- GWBP9 | 12a | ||
| M12女性フロントマウントソケット（はんだ） | M12-S17A-GWBM16 | M12-S17A- GWBP9 | 17a |
