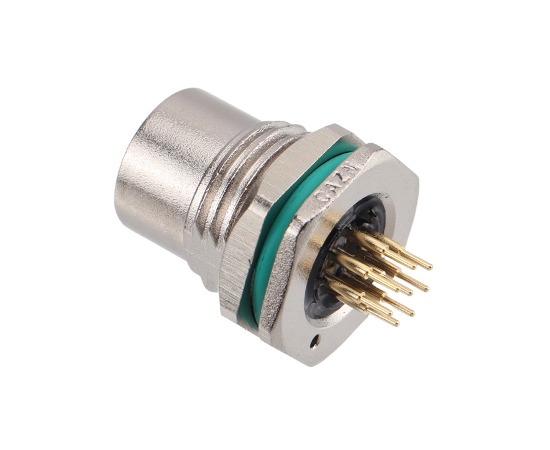

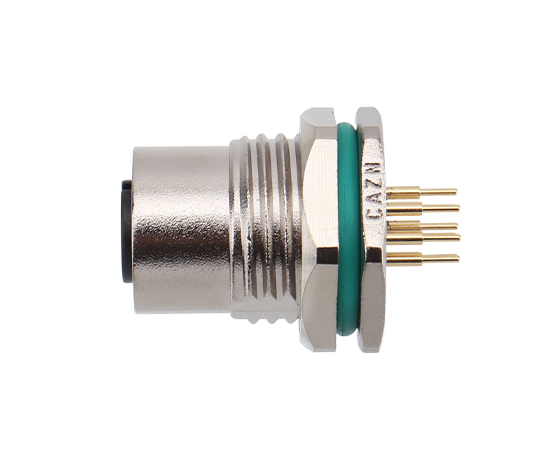

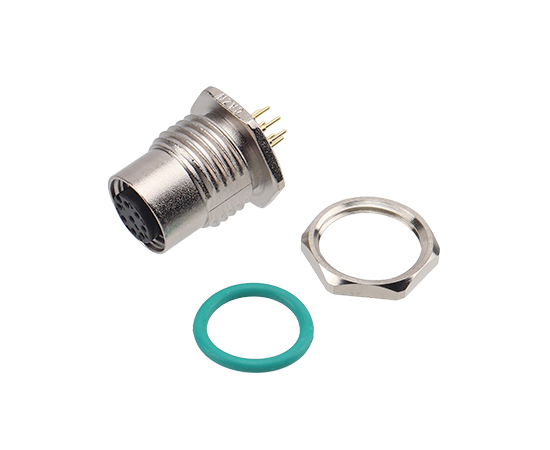

M12メスバックマウントソケットはんだねじM16*1.5/PG9
もっと詳しく知る
ホーム / 製品 / 丸型コネクタ / M12 / バックマウントソケット / M12亜鉛合金シェルバックマウントソケットPCBネジM16*1.5/PG9
バックマウントソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

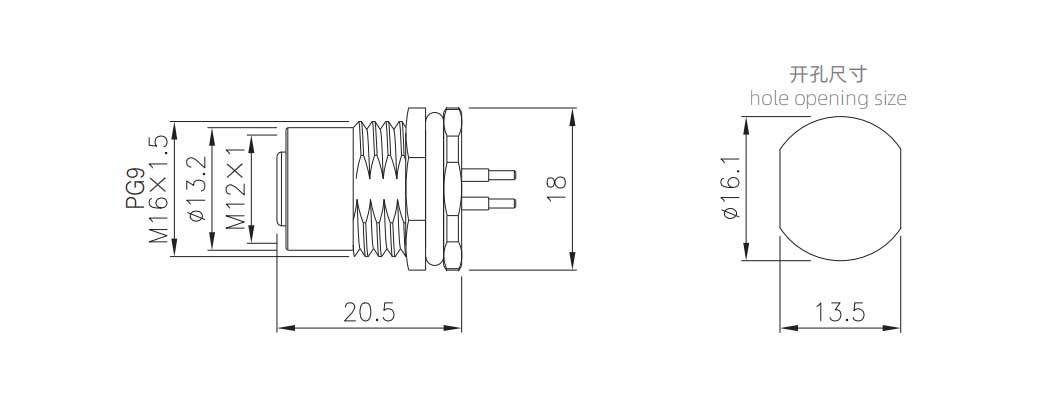

D imension描画
M12 PCBピンの配置
製品の注文
| 製品名 | ネジサイズ：M16*1.5 | ネジサイズ：PG9 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12亜鉛合金シェルメスバックマウントソケット（PCB） | M12-S2A-GPFM16-ZA | M12-S2A-GPFP9-ZA | 2a | ||
| M12亜鉛合金シェル バック マウントソケット（PCB） | M12-S3A-GPFM16-ZA | M12-S3A-GPFP9-ZA | 3a | ||
| M12亜鉛合金シェルメス バックマウントソケット（PCB ） | M12-S4A-GPFM16-ZA | M12-S4A-GPFPP9-ZA | 4a | ||
| M12亜鉛合金シェルメスバックマウントソケット（PCB） | M12-S4B-GPFM16-ZA | M12-S4B-GPFP9-ZA | 4b | ||
| M12亜鉛合金シェルバック マウントソケット（PCB） | M12-S4D-GPFM16-ZA | M12-S4D-GPFP9-ZA | 4d | ||
| M12亜鉛合金シェルメス バックマウントソケット（PCB ） | M12-S5A-GPFM16-ZA | M12-S5A-GPFP9-ZA | 5a | ||
| M12亜鉛合金シェルメス バックマウントソケット（PCB ） | M12-S5B-GPFM16-ZA | M12-S5B-GPFP9-ZA | 5b | ||
| M12亜鉛合金シェルメス バックマウントソケット（PCB ） | M12-S5D-GPFM16-ZA | M12-S5D-GPFPP9-ZA | 5d | ||
| M12亜鉛合金シェルメス バックマウントソケット（PCB ） | M12-S6A-GPFM16-ZA | M12-S6A-GPFP9-ZA | 6a | ||
| M12亜鉛合金シェルメス バックマウントソケット（PCB ） | M12-S8A-GPFM16-ZA | M12-S8A-GPFP9-ZA | 8a | ||
| M12亜鉛合金シェルメス バックマウントソケット（PCB ） | M12-S12A-GPFM16-ZA | M12-S12A-GPFP9-ZA | 12a | ||
| M12亜鉛合金シェルバック マウントソケット（PCB） | M12-S17A-GPFM16-ZA | M12-S17A-GPFP9-ZA | 17a |
ダウンロード
| 製品カタログ | CAZN-欧州規格製品選定マニュアル |
| CAZN比例弁コネクタマニュアル | ビュー |
| CAZN Zhengcheng 振動センサー コネクタ マニュアル | ビュー |
| CAZN Zhengcheng - ヘビーデューティ選択マニュアル - H2023-2 | ビュー |
| CAZN Zhengcheng プラスチック防水コネクタ選択パンフレット-E2024-1 | ビュー |
| CAZN Zhengcheng プッシュプル セルフロック シリーズ選択マニュアル T2023-2 | ビュー |
| CAZN Zhengcheng 欧州標準コネクタ選択パンフレット-M2023-2 | ビュー |
| CAZN Zhengcheng-RJ45 産業用ネットワーク信号プラグ-2023-2 | ビュー |
| CAZN Zhengcheng NMEA 特殊コネクタ-N2023-1 | ビュー |
| CAZN Zhengcheng 米国標準コネクタ-26482-MD2023-1 | ビュー |
| CAZN-RJ45 産業用ネットワーク信号プラグ-2023-2-英語版 | ビュー |
| CAZN-比例弁専用コネクタ 23-1-英語版 | ビュー |
| CAZN-振動センサー用コネクタ 23-1-英語版 | ビュー |
