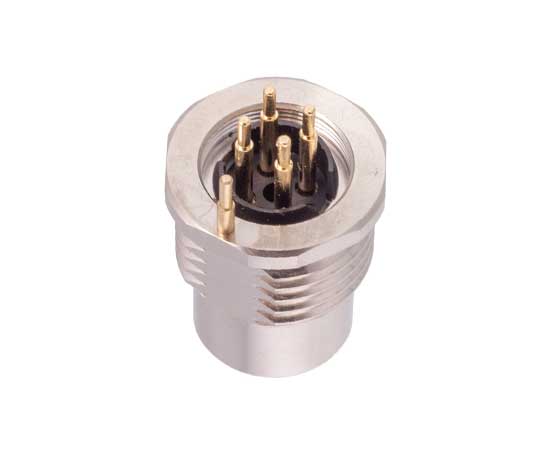

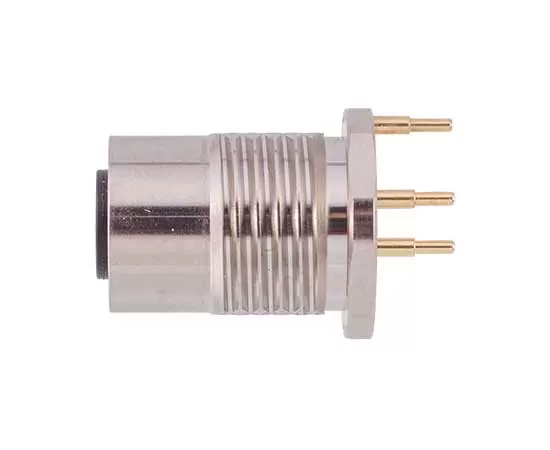

ホーム / 製品 / 丸型コネクタ / M12 / バックマウントソケット / M12メスバックマウントソケット（PCB、接地タイプ）
バックマウントソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

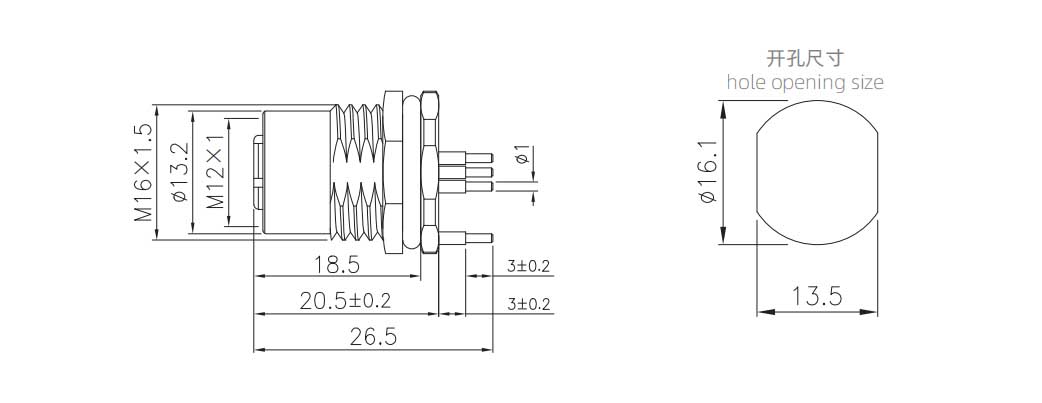

D imension描画
M12 PCBピンの配置
製品の注文
| 製品名 | ネジサイズ：M16*1.5 | ネジサイズ：PG9 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12メスバックマウントソケット（PCB、接地タイプ） | M12-S2A-GPFM16-JD | M12-S2A-GPFP9-JD | 2a | ||
| M12 メス バックマウントソケット（PCB、接地タイプ） | M12-S3A-GPFM16-JD | M12-S3A-GPFP9-JD | 3a | ||
| M12メス バックマウントソケット（PCB、接地タイプ ） | M12-S4A-GPFM16-JD | M12-S4A-GPFP9-JD | 4a | ||
| M12メスバックマウントソケット（PCB、接地タイプ） | M12-S4B-GPFM16-JD | M12-S4B-GPFP9-JD | 4b | ||
| M12メス バックマウントソケット（PCB、接地タイプ） | M12-S4D-GPFM16-JD | M12-S4D-GPFP9-JD | 4d | ||
| M12メス バックマウントソケット（PCB、接地タイプ ） | M12-S5A-GPFM16-JD | M12-S5A-GPFP9-JD | 5a | ||
| M12メス バックマウントソケット（PCB、接地タイプ ） | M12-S5B-GPFM16-JD | M12-S5B-GPFP9-JD | 5b | ||
| M12メス バックマウントソケット（PCB、接地タイプ ） | M12-S5D-GPFM16-JD | M12-S5D-GPFP9-JD | 5d | ||
| M12メス バックマウントソケット（PCB、接地タイプ） | M12-S6A-GPFM16-JD | M12-S6A-GPFP9-JD | 6a | ||
| M12メス バックマウントソケット（PCB、接地タイプ ） | M12-S8A-GPFM16-JD | M12-S8A-GPFP9-JD | 8a | ||
| M12メス バックマウントソケット（PCB、接地タイプ） | M12-S12A-GPFM16-JD | M12-S12A-GPFP9-JD | 12a | ||
| M12メス バックマウントソケット（PCB、接地タイプ） | M12-S17A-GPFM16-JD | M12-S17A-GPFP9-JD | 17a |
