E16
製品情報
機械的パラメータ
| シェル素材: | 熱可塑性プラスチック PA66、難燃グレード: V-0 |
| 接触材質： | 銅金メッキ |
| カップリング: | バヨネット(B) |
| 終了方法: | 半田 |
| 半田： | ≥500 サイクル |
| 絶縁抵抗: | ≧2000mΩ |
| 適用温度: | -40℃～+105℃ |
| 配線範囲： | 6.0mm～13.0mm |
| 防水グレード: | IP67、IP68 |
| 仕様: | 1"-20UNEF |
| 定格電流: | 250～600V AC/DC |

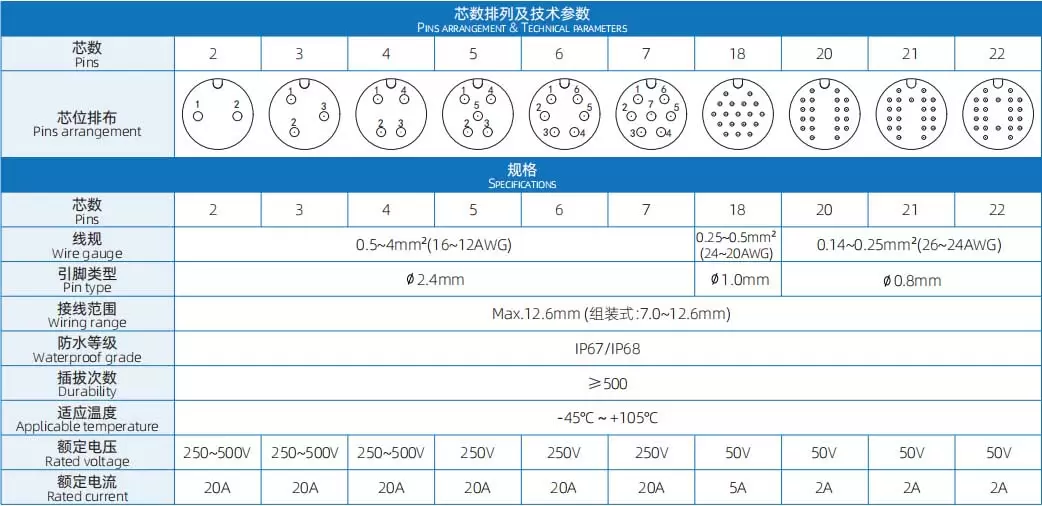

電気パラメータ
電気図

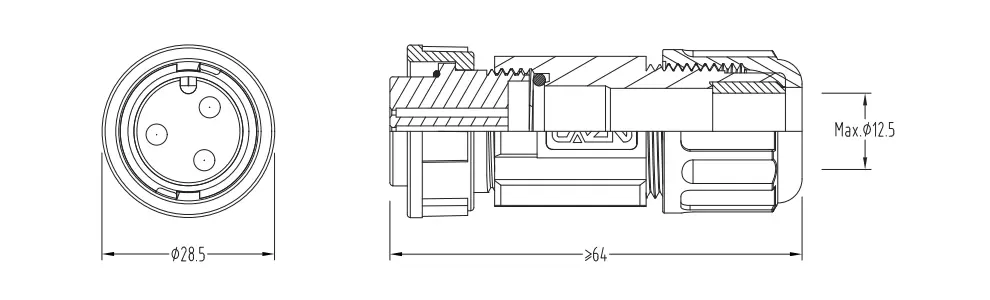

寸法
製品の注文
| 製品名 | ピン | 部品番号 | 3Dダウンロード | 2Dダウンロード |

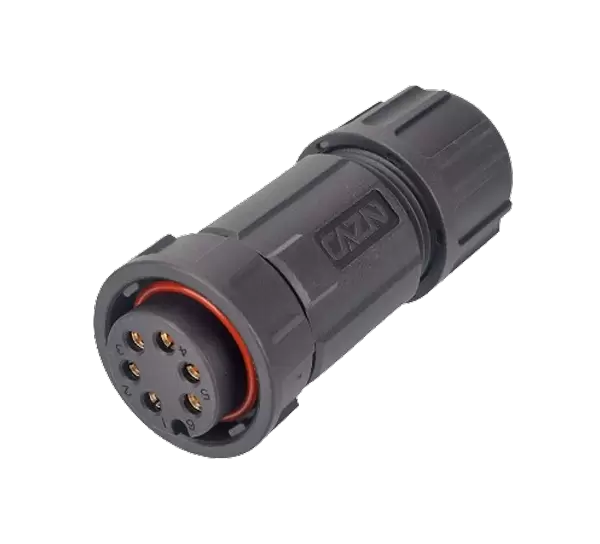

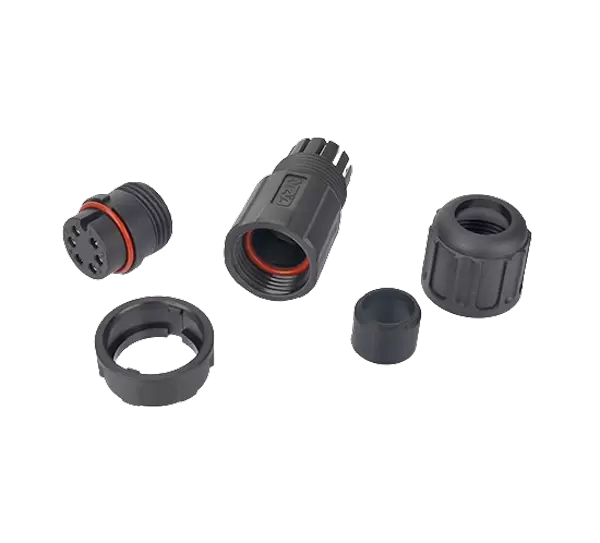

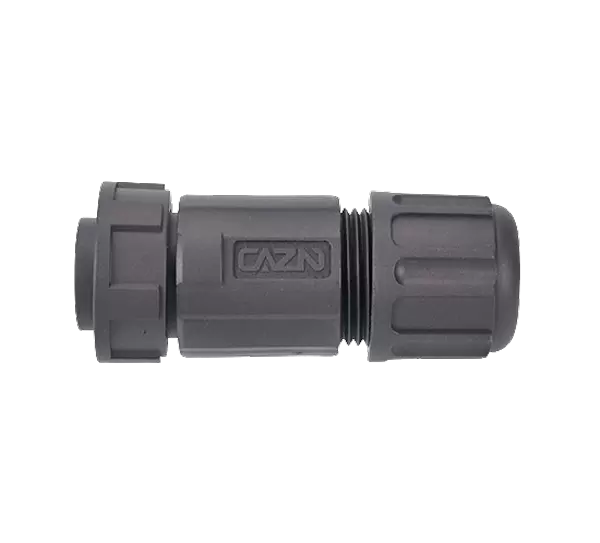

| E16 ストレートメス現場設置可能プラグ(バヨネット) | 2 | E16B-S2-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 3 | E16B-S3-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 4 | E16B-S4-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 5 | E16B-S5-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 6 | E16B-S6-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 7 | E16B-S7-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 18 | E16B-S18-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 20 | E16B-S20-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 21 | E16B-S21-PWA12.5 | ||
| E16 ストレートメス現場設置可能プラグ(バヨネット) | 22 | E16B-S22-PWA12.5 |
