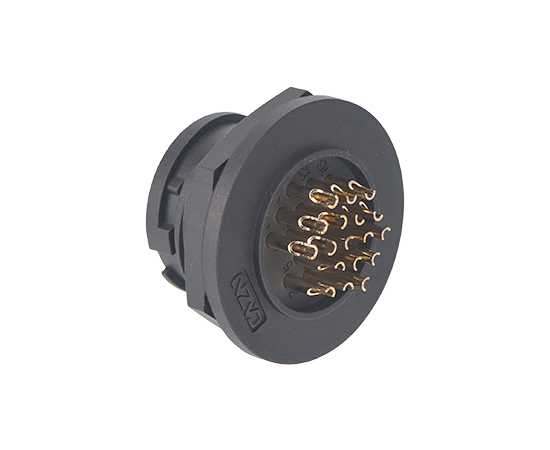

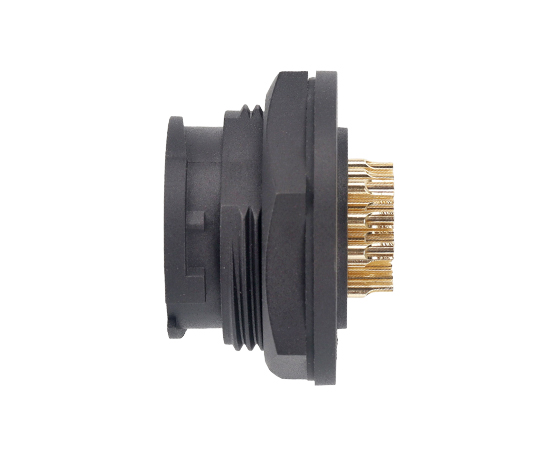

ソケット（銃剣）
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 熱可塑性プラスチックPA66、火炎遅れとグレード：V-0 |
| 連絡先： | 銅の金メッキ |
| ピン番号： | 2-22ピン、電流：高電流、流量が低い |
| カップリング： | 銃剣（b） |
| 終了方法： | 半田 |
| 断熱インピーダンス： | 2000MΩ |
| ケーブルの直径： | 6.0mm〜13.0mm |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -40 ℃〜 +105℃ |
| 防水グレード： | IP67、IP68 |
| ネジのサイズ： | 1 "-20unef |
E16電気パラメーター
電気図

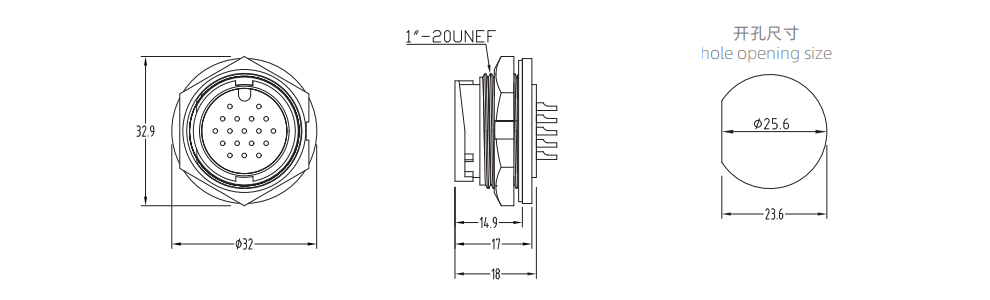

D imension描画
製品の注文
| 製品名 | 定格電圧 | 定格電流 | p/n | ピン | 3Dダウンロード | 2Dダウンロード |

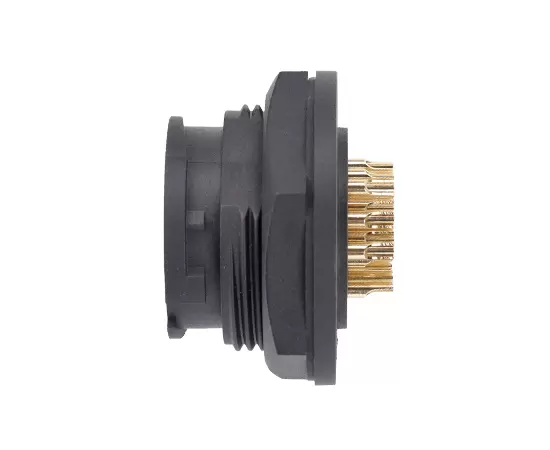

| E16男性バックマウントはんだレセプタクル（銃剣） | 250〜500V | 20a | E16B-P2-PWF | 2 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 250〜500V | 20a | E16B-P3-PWF | 3 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 250〜500V | 20a | E16B-P4-PWF | 4 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 250V | 20a | E16B-P5-PWF | 5 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 250V | 20a | E16B-P6-PWF | 6 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 250V | 20a | E16B-P7-PWF | 7 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 50V | 5a | E16B-P18-PWF | 18 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 50V | 2a | E16B-P20-PWF | 20 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 50V | 2a | E16B-P21-PWF | 21 | ||
| E16男性バックマウントはんだレセプタクル（銃剣） | 50V | 2a | E16B-P22-PWF | 22 |
