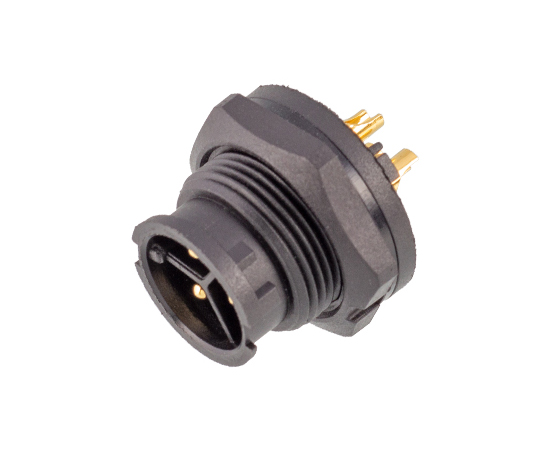

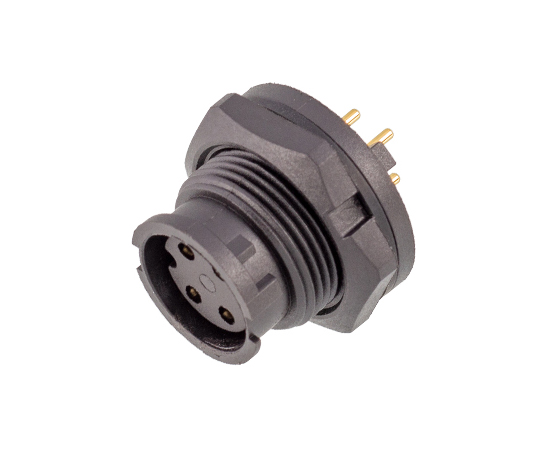

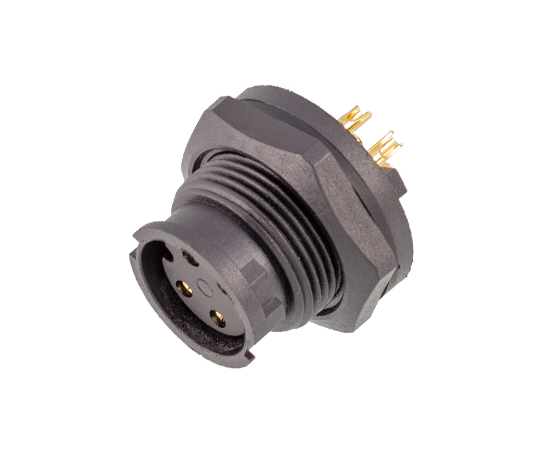

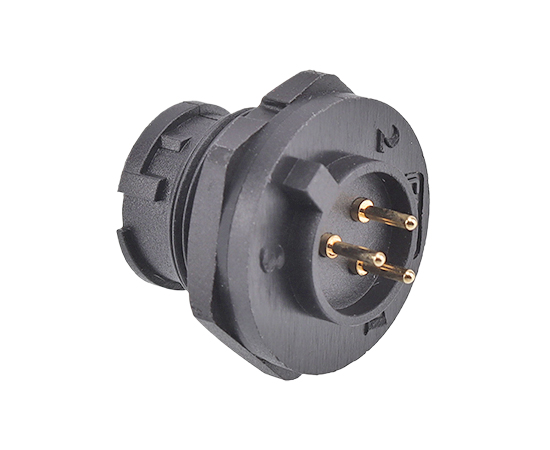

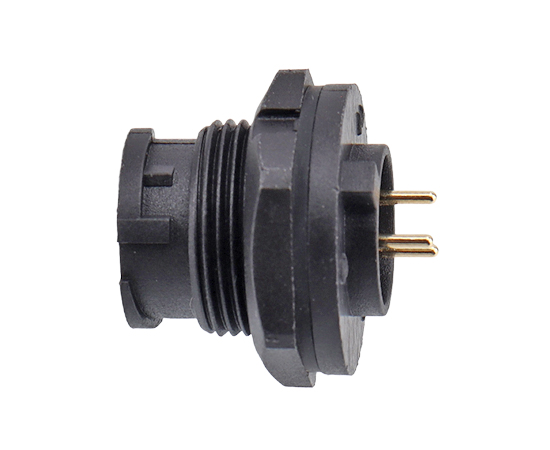

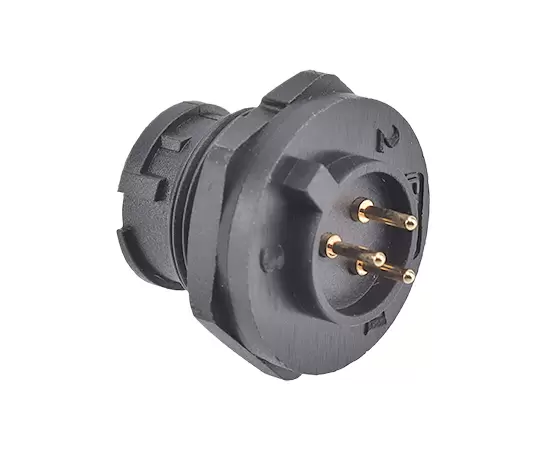

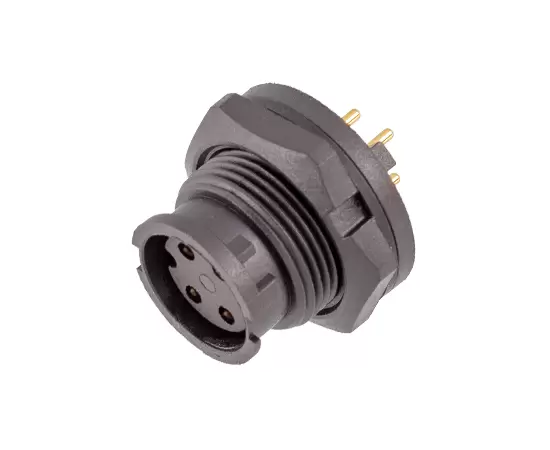

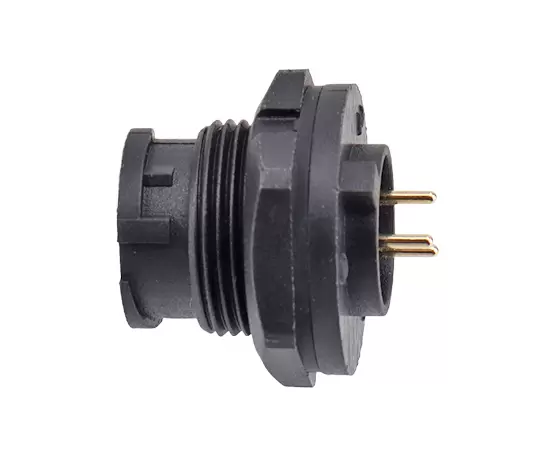

ソケット（銃剣）
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 熱可塑性プラスチックPA66、火炎遅れとグレード：V-0 |
| 連絡先： | 真鍮/リン銅の金メッキ |
| ピン番号： | 2-12ピン、電流：高電流と低電流 |
| カップリング： | スレッド（t）;銃剣（b） |
| 終了方法： | PCB |
| 断熱インピーダンス： | 2000MΩ |
| ケーブルの直径： | 4.0mm〜8.0mm |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -40 ℃〜 +105℃ |
| 防水グレード： | IP67、IP68 |
| ネジのサイズ： | 5/8 "-27uns |
E10電気パラメーター
電気図

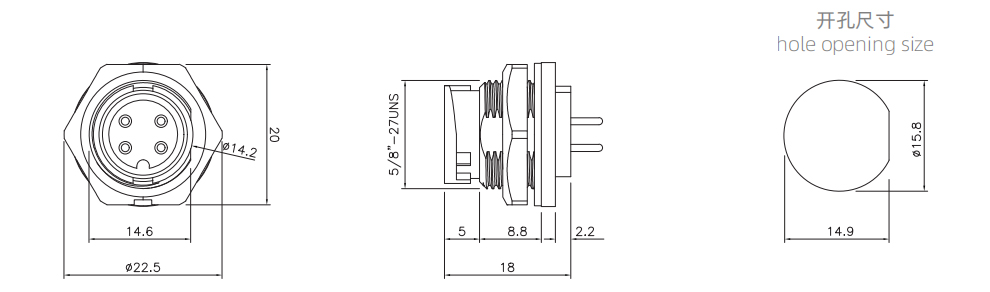

D imension描画
E10 PCBピンの配置
製品の注文
| 製品名 | 定格電圧 | 定格電流 | p/n | ピン | 3Dダウンロード | 2Dダウンロード |
| E10メスバックマウントPCBレセプタクル（銃剣） | 60V | 5a | E10B-S2-PPF | 2 | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 60V | 5a | E10B-S3-PPF | 3 | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 60V | 5a | E10B-S4-PPF | 4 | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 60V | 5a | E10B-S5-PPF | 5 | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 60V | 5a | E10B-S6-PPF | 6 | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 60V | 5a | E10B-S7-PPF | 7 | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 60V | 5a | E10B-S8-PPF | 8 | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 300V | 10a | E10B-S2B-PPF | 2b | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 300V | 10a | E10B-S3B-PPF | 3b | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 300V | 10a | E10B-S4B-PPF | 4b | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 125V | 10a | E10B-S2C-PPF | 2c | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 125V | 10a | E10B-S3C-PPF | 3c | ||
| E10メスバックマウントPCBレセプタクル（銃剣） | 125V | 10a | E10B-S4C-PPF | 4c |
