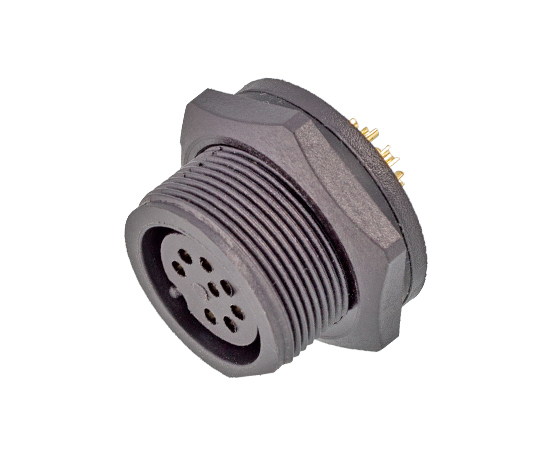

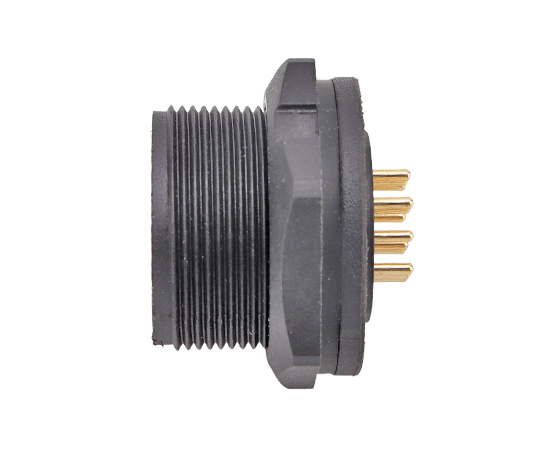

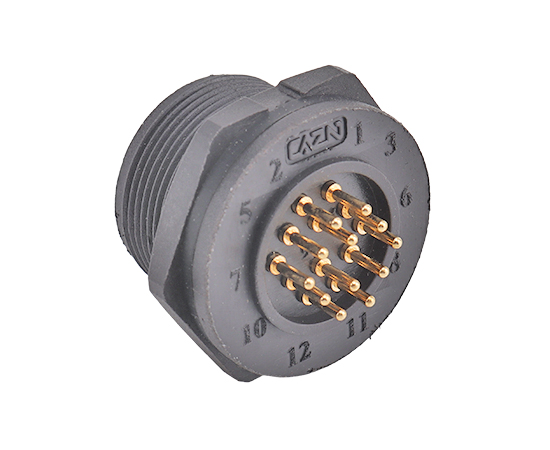

ホーム / 製品 / Eコネクタ / E13 / ソケット（スレッド） / E13 PCBバックマウント男性レセプタクル（ねじれ）
ソケット（スレッド）
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 熱可塑性プラスチックPA66、火炎遅れとグレード：V-0 |
| 連絡先： | 銅の金メッキ |
| ピン番号： | 2-18ピン、電流：高電流、流量が低い |
| カップリング： | スレッド（t）;銃剣（b） |
| 終了方法： | PCB |
| 断熱インピーダンス： | 2000MΩ |
| ケーブルの直径： | 6.0mm〜10.0mm |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -40 ℃〜 +105℃ |
| 防水グレード： | IP67、IP68 |
| ネジのサイズ： | 13/16 "-28uns |
E13電気パラメーター
電気図

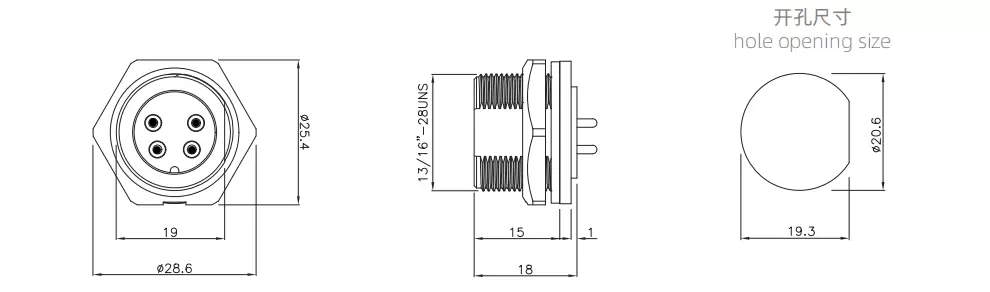

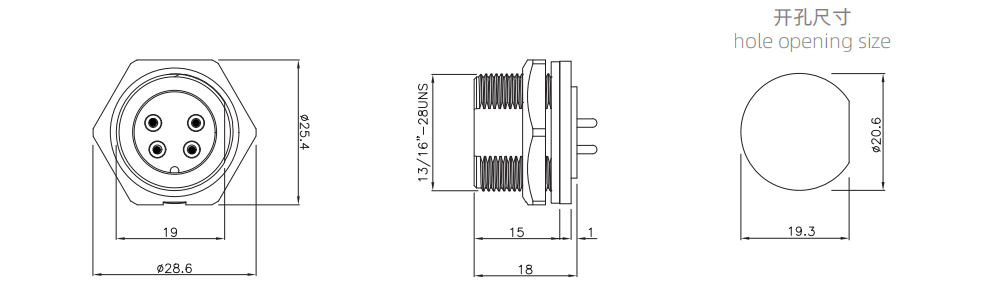

D imension描画

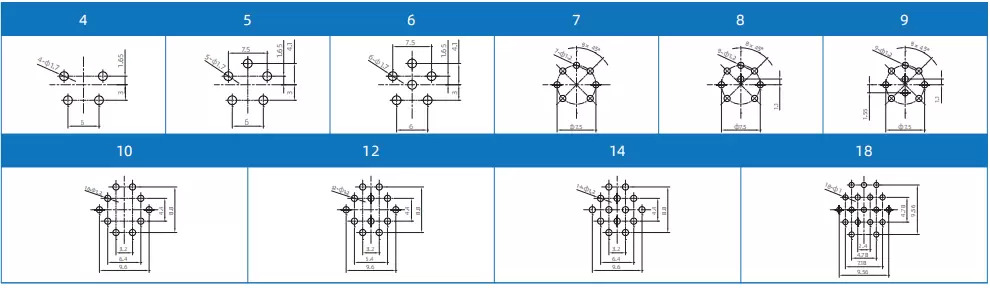

E13 PCBピンの配置
製品の注文
| 製品名 | 定格電圧 | 定格電流 | p/n | ピン | 3Dダウンロード | 2Dダウンロード |
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 125V | 20a | E13T-P2-PPF | 2 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 125V | 20a | E13T-P3-PPF | 3 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 125V | 10a | E13T-P4-PPF | 4 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 125V | 10a | E13T-P5-PPF | 5 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 125V | 10a | E13T-P6-PPF | 6 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 60V | 5a | E13T-P7-PPF | 7 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 60V | 5a | E13T-P8-PPF | 8 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 60V | 5a | E13T-P9-PPF | 9 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 60V | 5a | E13T-P10-PPF | 10 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 60V | 5a | E13T-P12-PPF | 12 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 60V | 5a | E13T-P14-PPF | 14 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 30V | 2a | E13T-P18-PPF | 18 | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 300V | 20a | E13T-P2B-PPF | 2b | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 300V | 20a | E13T-P3B-PPF | 3b | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 300V | 20a | E13T-P4B-PPF | 4b | ||
| E13 PCBバックマウント男性レセプタクル（ねじれ） | 125+30V | 15+2a | E13T-P4C-PPF | 8c |
