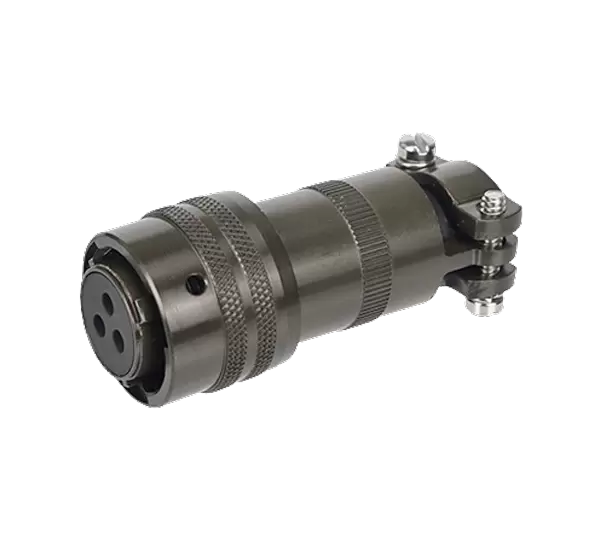

MS3116-12-3S(SR) ストレートプラグ

MIL-DTL-26482 I シリーズ、タイプ：3116 プラグ、性別：メス、接続方式：はんだ、カップリング：：バヨネット、ピン：4、8、10、12、14 ピン、準拠規格：MIL-DTL-26482、認証： CE RoHS、

製品情報

MECHANICAL PARAMETERS

機械的パラメータ

シェル材質	アルミニウム合金
シェル仕上げ	オリーブドラブクロメートコーティング
シェル代替仕上げ	黒亜鉛メッキ(RoHs)
インシュレーターとグロメット	合成ゴム
連絡先	銅合金
連絡先の終了	ゴールドプレート
周囲温度	-55℃～+125℃
嵌合サイクル	≥ 500 サイクル
水圧	MIL-DTL-26482 3.6.14 に準拠し、6 フィートで 48 時間
湿度	MIL-DTL-26482 3.6.25 に準拠した 50 ～ 90% 湿度で 20 日間のティーティング
塩水噴霧	嵌合されていないコネクタと保護カバーは、EIA364.26 および MIL-DTL-26482 3.6.19 に基づく 48 時間の暴露に適合します。
振動	EIA364.28およびMIL-DTL-26482 3.6.21に準拠し、10～2000Hz(15g)の不連続で最大10μs
ショック	50g/11ms 持続時間。3 つの主軸 EIA364.27 および MIL-DTL-26482 3.6.23 に準拠した最大不連続 10μs

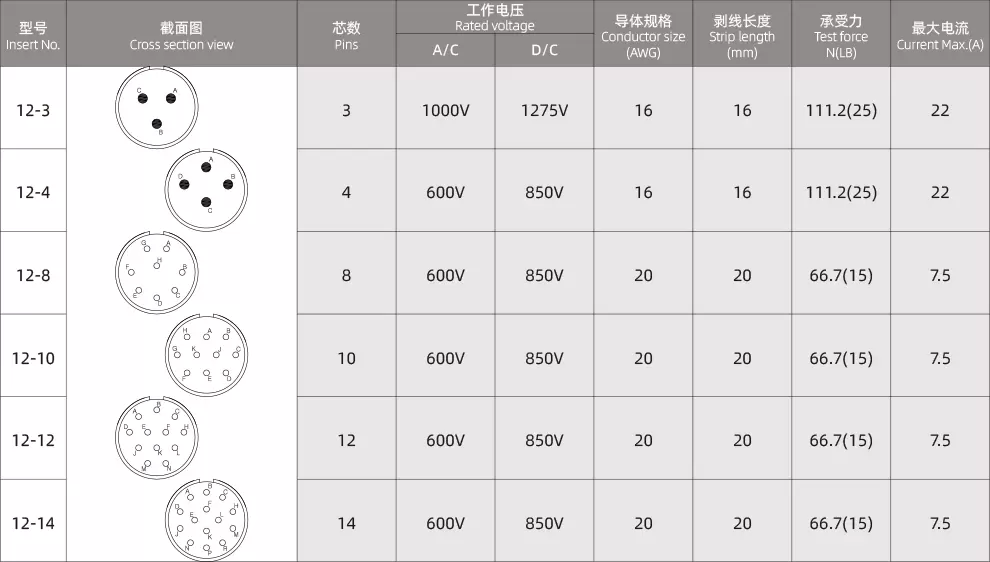

C12-電気パラメータ

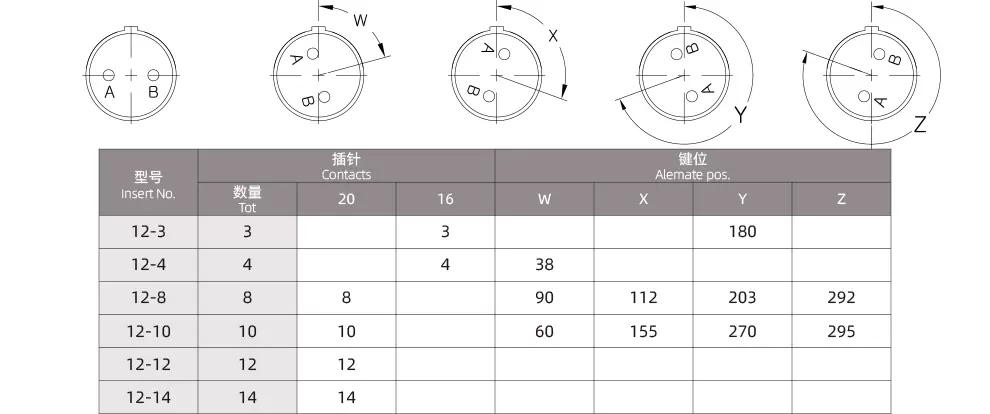

C12-キーマップチャート

電気図

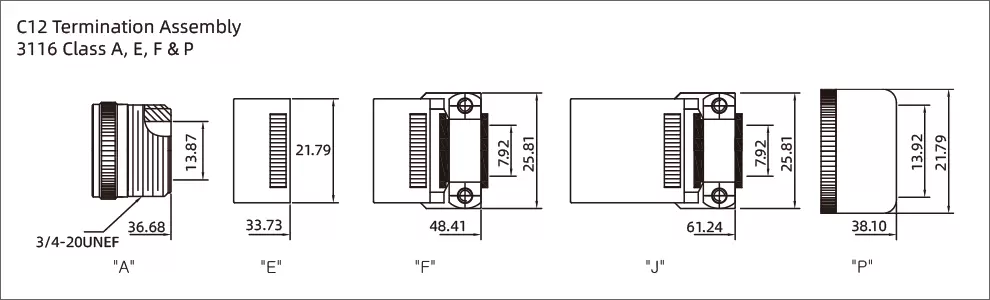

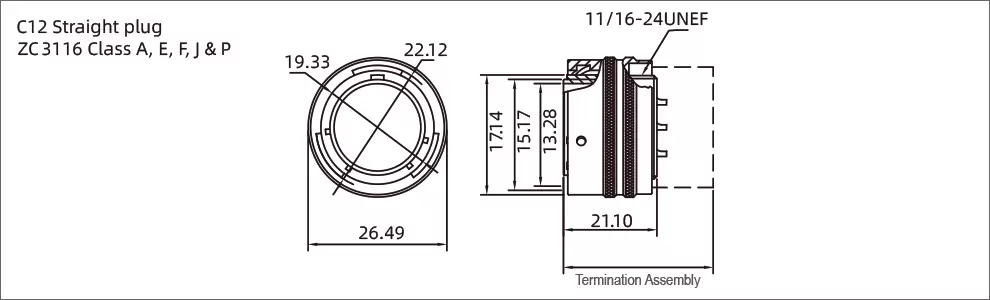

C12-寸法図

製品の注文

注: デフォルトはクラス A およびカドミウムメッキのオリーブブラウンです。他のスタイルが必要な場合は、カスタマーサービスにお問い合わせください。
