ホーム / 製品 / Eコネクタ / E13 / プラグ（バヨネット） / E13男性オーバーモールディングストレートプラグケーブル（銃剣）
プラグ（バヨネット）
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 熱可塑性プラスチックPA66、火炎遅れとグレード：V-0 |
| 連絡先： | 銅の金メッキ |
| ピン番号： | 2-18ピン、電流：高電流、流量が低い |
| カップリング： | スレッド（t）;銃剣（b） |
| 終了方法： | 半田 |
| 断熱インピーダンス： | 2000MΩ |
| ケーブルの直径： | 6.0mm〜10.0mm |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -40 ℃〜 +105℃ |
| 防水グレード： | IP67、IP68 |
| ネジのサイズ： | 13/16 "-28uns |
E13電気パラメーター
電気図

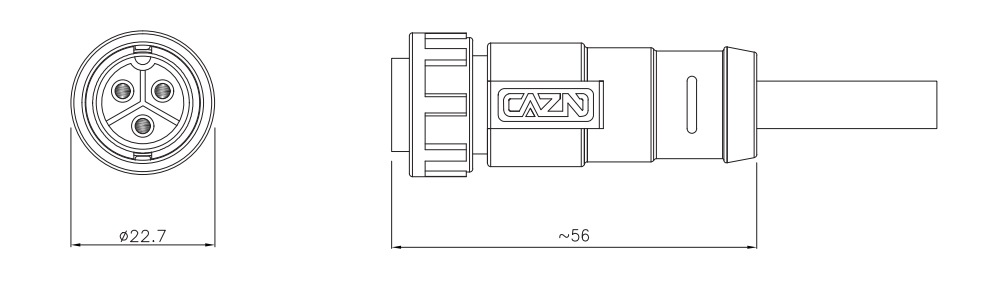

D imension描画
製品の注文
| 製品名 | 定格電圧 | 定格電流 | p/n | ピン | 3Dダウンロード | 2Dダウンロード |
| E13ストレートオスのオーバー展開プラグ（銃剣） | 125V | 20a | E13B-P2-MWA-XPV | 2 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 125V | 20a | E13B-P3-MWA-XPV | 3 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 125V | 10a | E13B-P4-MWA-XPV | 4 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 125V | 10a | E13B-P5-MWA-XPV | 5 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 125V | 10a | E13B-P6-MWA-XPV | 6 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 60V | 5a | E13B-P7-MWA-XPV | 7 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 60V | 5a | E13B-P8-MWA-XPV | 8 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 60V | 5a | E13B-P9-MWA-XPV | 9 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 60V | 5a | E13B-P10-MWA-XPV | 10 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 60V | 5a | E13B-P12-MWA-XPV | 12 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 60V | 5a | E13B-P14-MWA-XPV | 14 | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 300V | 20a | E13B-P2B-MWA-XPV | 2b | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 300V | 20a | E13B-P3B-MWA-XPV | 3b | ||
| E13ストレートオス のオーバー展開プラグ（銃剣） | 300V | 20a | E13B-P4B-MWA-XPV | 4b |
