ホーム / 製品 / Eコネクタ / E10 / プラグ（バヨネット） / E10ストレートオスオーバーモールド交配プラグ（銃剣）

製品センター

プラグ（バヨネット）

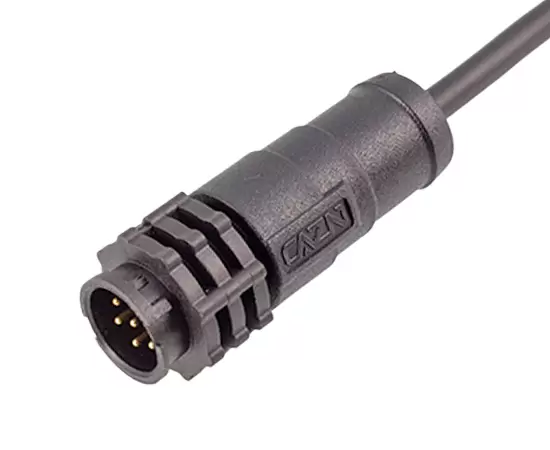

E10ストレートオスオーバーモールド交配プラグ（銃剣）

プラスチック防水コネクタ：E10シリーズ

5/8 "-27uns US標準ネジ

構造タイプ：ストレートオーバーモールド交配プラグ

ピンタイプ：男性

結合：銃剣（b）

n Umber of Cores：2、3、4、5、6、7、8、10、12ピン

終了方法：はんだ

シールド：いいえ

問い合わせ DOWNLOAD

ダウンロード

製品情報

MECHANICAL PARAMETERS

製品パラメーター

シェル素材：	熱可塑性プラスチックPA66、火炎遅れとグレード：V-0
連絡先：	真鍮/リン銅の金メッキ
ピン番号：	2-12ピン、電流：高電流と低電流
カップリング：	スレッド（t）;銃剣（b）
終了方法：	半田
断熱インピーダンス：	2000MΩ
ケーブルの直径：	4.0mm〜8.0mm
耐久性：	≥500サイクル
該当する温度：	-40 ℃〜 +105℃
防水グレード：	IP67、IP68
ネジのサイズ：	5/8 "-27uns

E10電気パラメーター

電気図

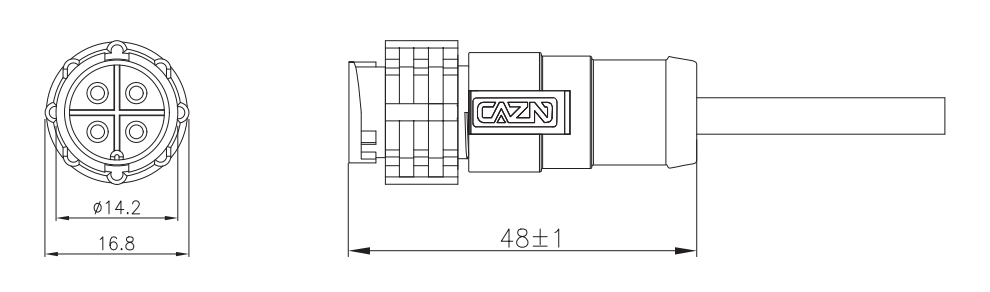

D imension描画

製品の注文

製品名	定格電圧	定格電流	p/n	ピン	3Dダウンロード	2Dダウンロード
E10ストレートオスオーバーモールド交配プラグ（銃剣）	60V	5a	E10B-P2-MWK-XPV	2
E10ストレートオスオーバーモールド交配プラグ（銃剣）	60V	5a	E10B-P3-MWK-XPV	3
E10ストレートオスオーバーモールド交配プラグ（銃剣）	60V	5a	E10B-P4-MWK-XPV	4
E10ストレートオスオーバーモールド交配プラグ（銃剣）	60V	5a	E10B-P5-MWK-XPV	5
E10ストレートオスオーバーモールド交配プラグ（銃剣）	60V	5a	E10B-P6-MWK-XPV	6
E10ストレートオスオーバーモールド交配プラグ（銃剣）	60V	5a	E10B-P7-MWK-XPV	7
E10ストレートオスオーバーモールド交配プラグ（銃剣）	60V	5a	E10B-P8-MWK-XPV	8
E10ストレートオスオーバーモールド交配プラグ（銃剣）	30V	2a	E10B-P10-MWK-XPV	10
E10ストレートオスオーバーモールド交配プラグ（銃剣）	30V	2a	E10B-P12-MWK-XPV	12
E10ストレートオスオーバーモールド交配プラグ（銃剣）	300V	10a	E10B-P2B-MWK-XPV	2b
E10ストレートオスオーバーモールド交配プラグ（銃剣）	300V	10a	E10B-P3B-MWK-XPV	3b
E10ストレートオスオーバーモールド交配プラグ（銃剣）	300V	10a	E10B-P4B-MWK-XPV	4b
E10ストレートオスオーバーモールド交配プラグ（銃剣）	125V	10a	E10B-P2C-MWK-XPV	2c
E10ストレートオスオーバーモールド交配プラグ（銃剣）	125V	10a	E10B-P3C-MWK-XPV	3c
E10ストレートオスオーバーモールド交配プラグ（銃剣）	125V	10a	E10B-P4C-MWK-XPV	4c
