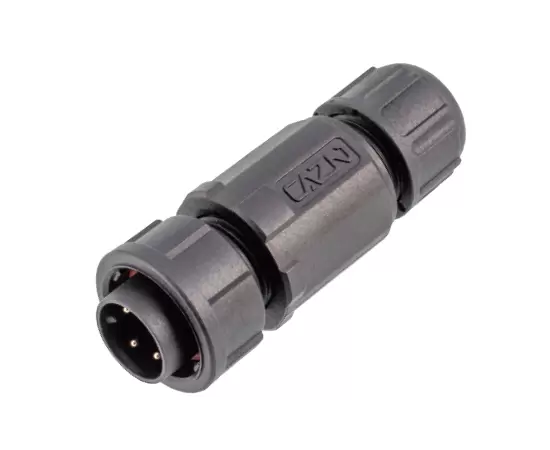

ホーム / 製品 / Eコネクタ / E10 / プラグ（バヨネット） / E10ストレートオスフィールドインストールプラグ（バヨネット）
プラグ（バヨネット）
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 熱可塑性プラスチックPA66、火炎遅れとグレード：V-0 |
| 連絡先： | 真鍮/リン銅の金メッキ |
| ピン番号： | 2-12ピン、電流：高電流と低電流 |
| カップリング： | スレッド（t）;銃剣（b） |
| 終了方法： | 半田 |
| 断熱インピーダンス： | 2000MΩ |
| ケーブルの直径： | 4.0mm〜8.0mm |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -40 ℃〜 +105℃ |
| 防水グレード： | IP67、IP68 |
| ネジのサイズ： | 5/8 "-27uns |
E10電気パラメーター
電気図

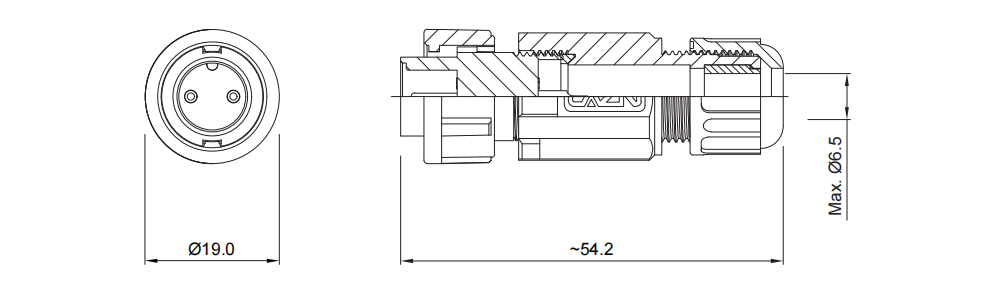

D imension描画
製品の注文
| 製品名 | 定格電圧 | 定格電流 | p/n | ピン | 3Dダウンロード | 2Dダウンロード |
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 60V | 5a | E10B-P2-PWA06 | 2 | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 60V | 5a | E10B-P3-PWA06 | 3 | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 60V | 5a | E10B-P4-PWA06 | 4 | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 60V | 5a | E10B-P5-PWA06 | 5 | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 60V | 5a | E10B-P6-PWA06 | 6 | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 60V | 5a | E10B-P7-PWA06 | 7 | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 60V | 5a | E10B-P8-PWA06 | 8 | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 300V | 10a | E10B-P2B-PWA06 | 2b | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 300V | 10a | E10B-P3B-PWA06 | 3b | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 300V | 10a | E10B-P4B-PWA06 | 4b | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 125V | 10a | E10B-P2C-PWA06 | 2c | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 125V | 10a | E10B-P3C-PWA06 | 3c | ||
| E10ストレートオスフィールドインストールプラグ（バヨネット） | 125V | 10a | E10B-P4C-PWA06 | 4c |
