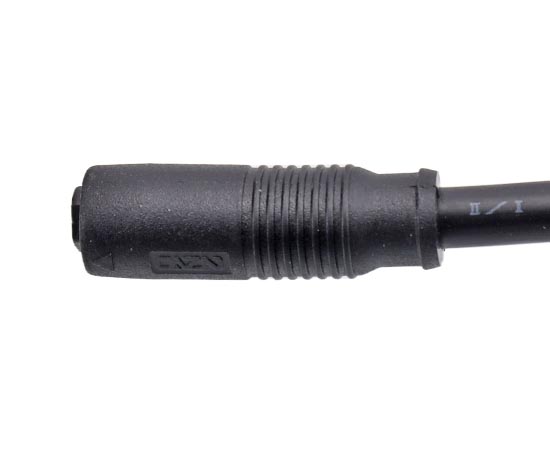

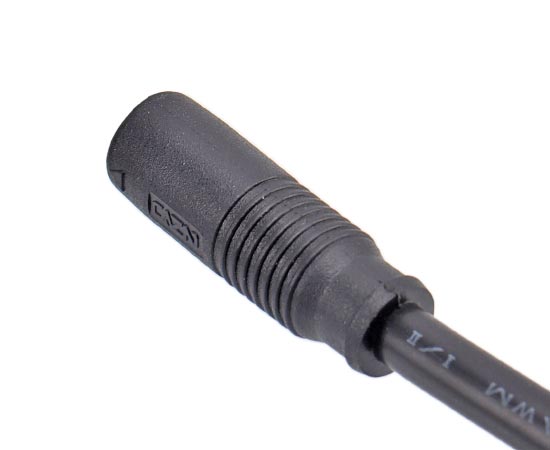

クイックプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ |
| 絶縁材料： | PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 成形材料： | PVC/PUR |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 防水グレード： | IP65/IP67 |
| 実行標準： | IEC 61076-2-104 |
M8電気パラメーター
電気図

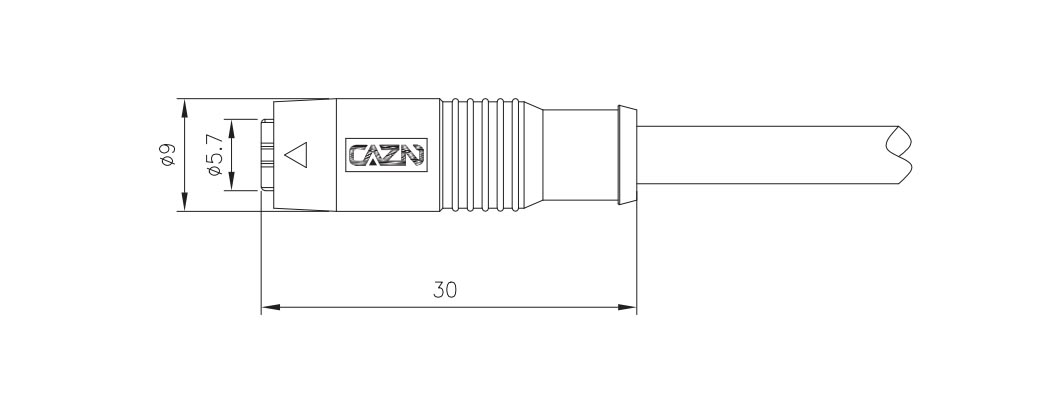

D imension描画
ワイヤー定義
製品の注文
| 製品名 | パート番号が覆われていません | ピン | 3Dダウンロード | 2Dダウンロード |
| M8ストレートメスオーバーモールドプラグ（クイック挿入タイプ） | M8-P3A-MWA-XPV/XPU-KC | 3ピンAコード | ||
| M8ストレートメスオーバーモールドプラグ（クイック挿入タイプ） | M8-P4A-MWA-XPV/XPU-KC | 4 ピンAコード | ||
| M8ストレートメスオーバーモールドプラグ（クイック挿入タイプ） | M8-P5B-MWA-XPV/XPU-KC | 5ピンBコード | ||
| M8ストレートメスオーバーモールドプラグ（クイック挿入タイプ） | M8-P6A-MWA-XPV/XPU-KC | 6ピンAコード | ||
| M8ストレートメスオーバーモールドプラグ（クイック挿入タイプ） | M8-P8A-MWA-XPV/XPU-KC | 8ピンAコード |
