ホーム / 製品 / 丸型コネクタ / M8 / プラスチック製の組み立てられたプラグ / M8ストレートオスのプラスチック組み立てられたプラグ（はんだ）
プラスチック製の組み立てられたプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ |
| 絶縁材料： | PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-104 |
M8電気パラメーター
電気図

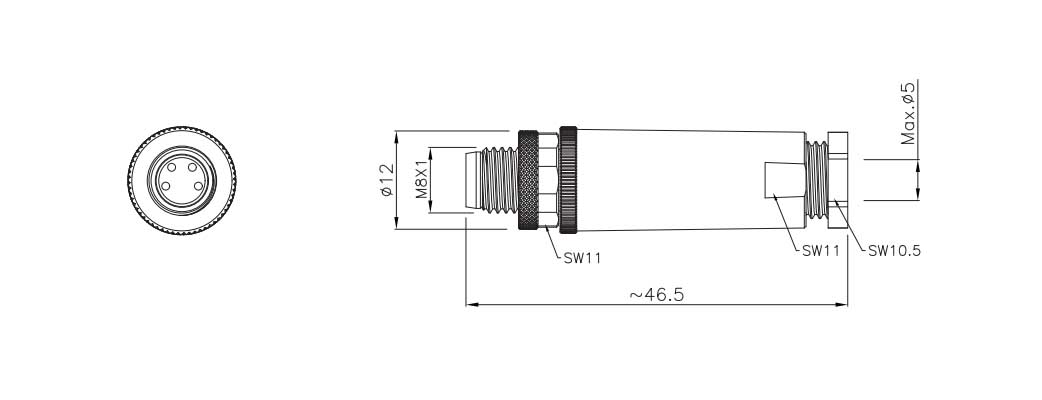

D imension描画
ワイヤー定義
製品の注文
| 製品名 | 製品番号 | ピン | 3Dダウンロード | 2Dダウンロード |
| M8ストレートオスのプラスチック組み立てプラグ3Aはんだ | M8-P3A-PWA05 | 3ピンAコード | ||
| M8ストレートオスのプラスチック組み立てプラグ4Aはんだ | M8-P4A-PWA05 | 4ピンAコード | ||
| M8ストレートオスのプラスチック組み立てプラグ4Dはんだ | M8-P4D-PWA05 | 4ピンDコード | ||
| M8ストレートオスのプラスチック組み立てられたプラグ5Bはんだ | M8-P5B-PWA05 | 5ピンBコード | ||
| M8ストレートオスのプラスチック組み立てプラグ6Aはんだ | M8-P6A-PWA05 | 6ピンAコード | ||
| M8ストレートオスのプラスチック組み立てプラグ8Aはんだ | M8-P8A-PWA05 | 4 ピンAコード |
