ホーム / 製品 / 丸型コネクタ / M8 / 1〜2個のオーバーモールドプラグ / M8メス1〜2のオーバーモールドプラグ

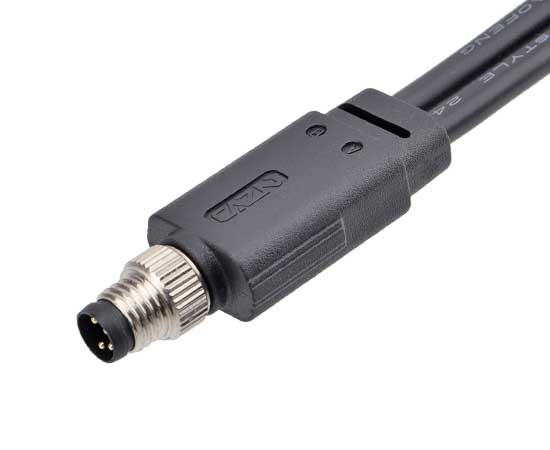

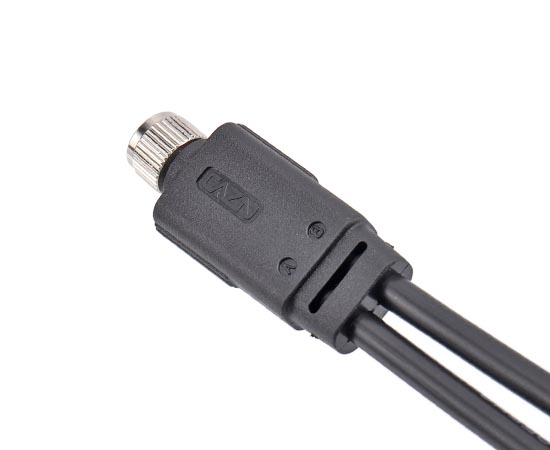

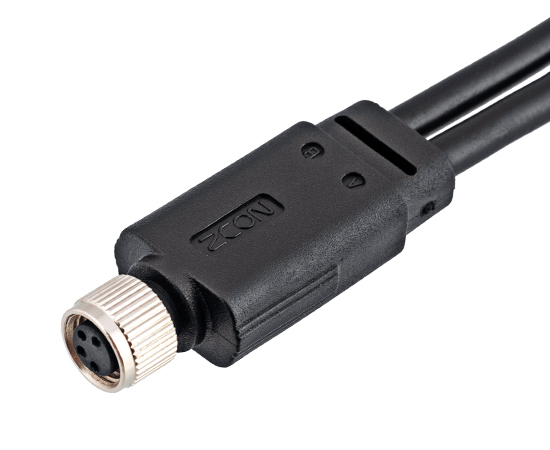

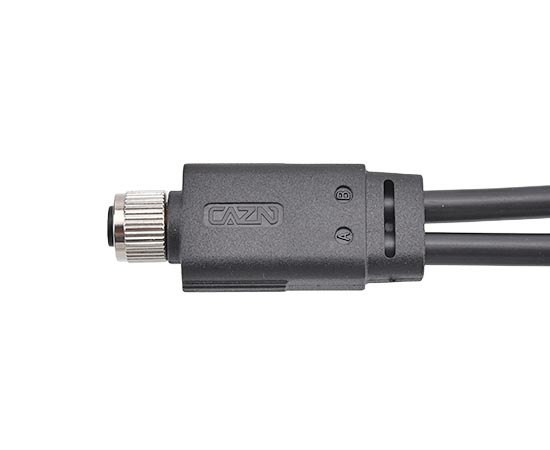

1〜2個のオーバーモールドプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ |
| 絶縁材料： | PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 成形材料： | PVC/PUR |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 防水グレード： | IP65/IP67 |
| 実行標準： | IEC 61076-2-104 |
M8電気パラメーター
電気図

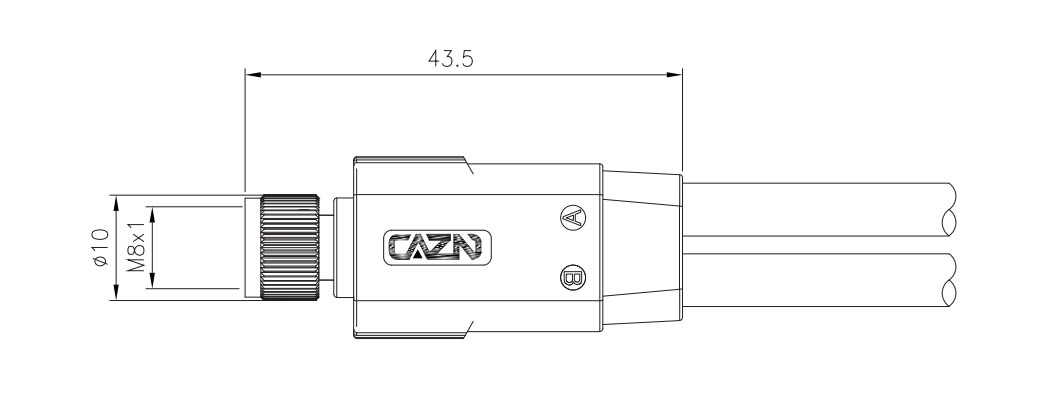

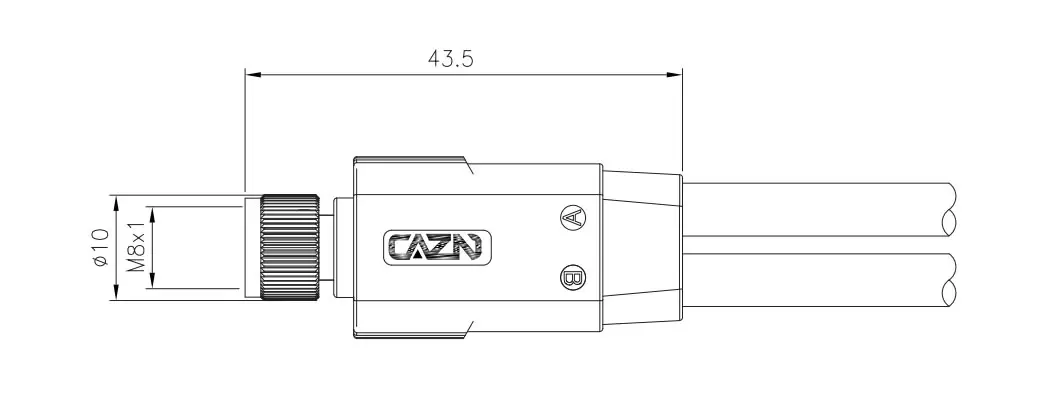

D imension描画
ワイヤー定義
製品の注文
| 製品名 | パート番号が覆われていません | ピン | 3Dダウンロード | 2Dダウンロード |
| M8メス1to2オーバーモールドプラグ | M8-S3A-MWA-1PV-1T2 | 3ピンAコード | ||
| M8メス1to2オーバーモールドプラグ | M8-S4A-MWA-1PV-1T2 | 4 ピンAコード | ||
| M8メス1to2オーバーモールドプラグ | M8-S5B-MWA-1PV-1T2 | 5 ピンBコード | ||
| M8メス1to2オーバーモールドプラグ | M8-S6A-MWA-1PV-1T2 | 6 ピンAコード | ||
| M8メス1to2オーバーモールドプラグ | M8-S8A-MWA-1PV-1T2 | 8 ピンAコード |
