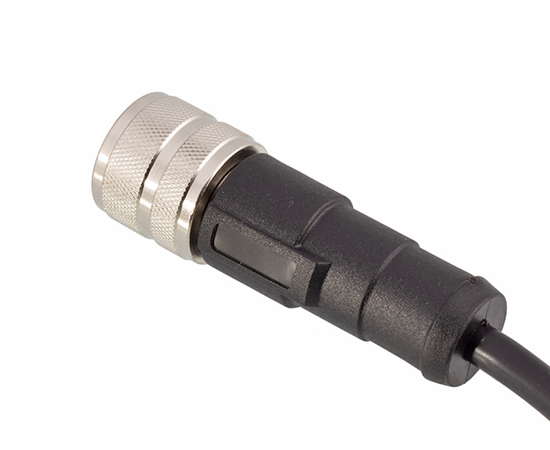

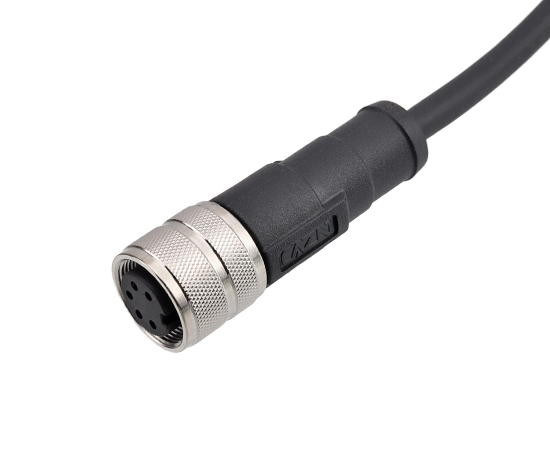

ストレートプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮/亜鉛合金ニッケル/ブラスニッケルメッキ |
| 絶縁材料： | PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 配線範囲： | PG7：4〜6mm; PG9：6〜8mm |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | 500サイクル以上 |
| 該当する温度： | -25℃〜 +80℃ |
| エグゼクティブスタンダード： | IEC 61076-2-106-2012 AISG |

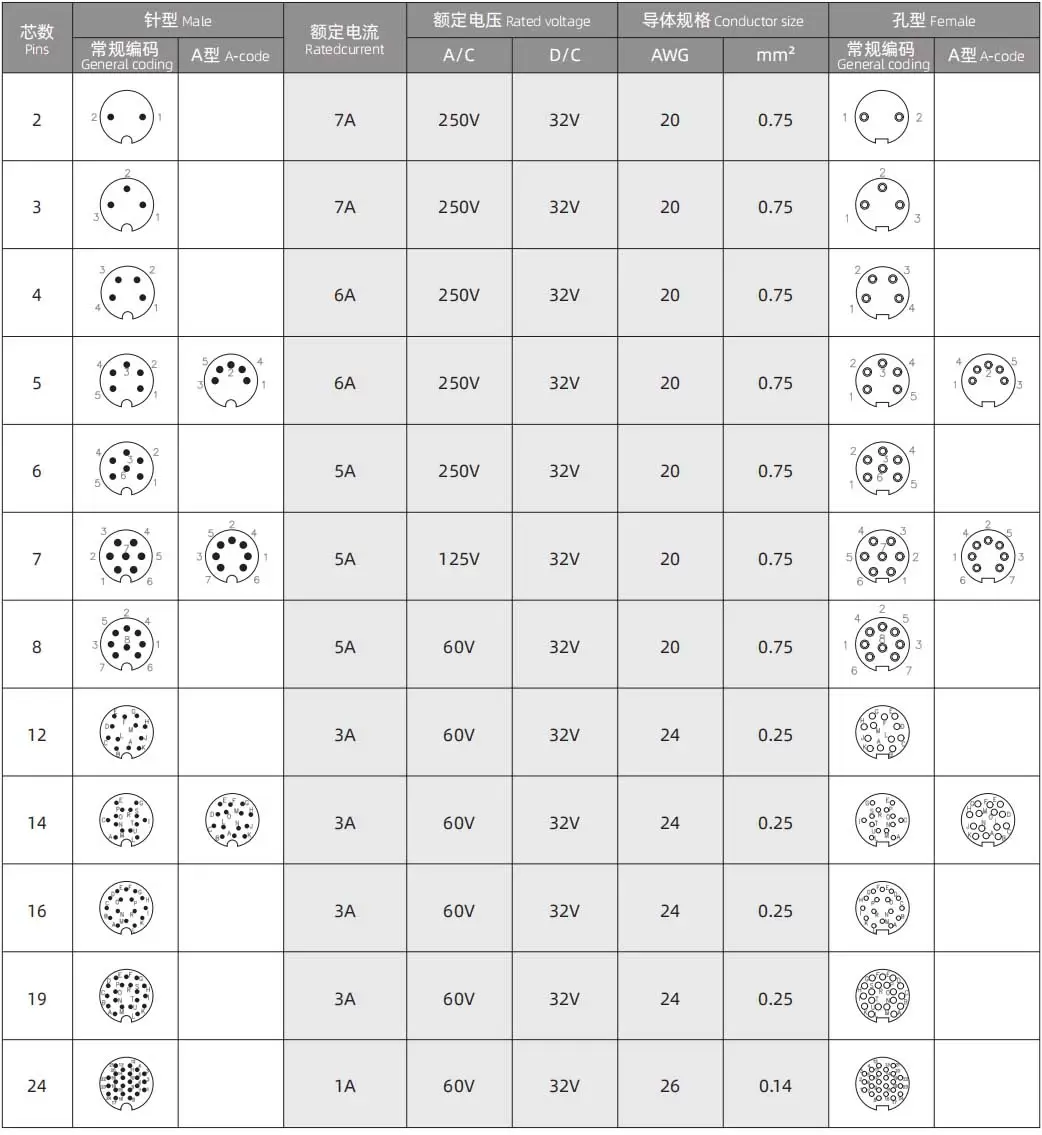

M16電気パラメーター
電気図

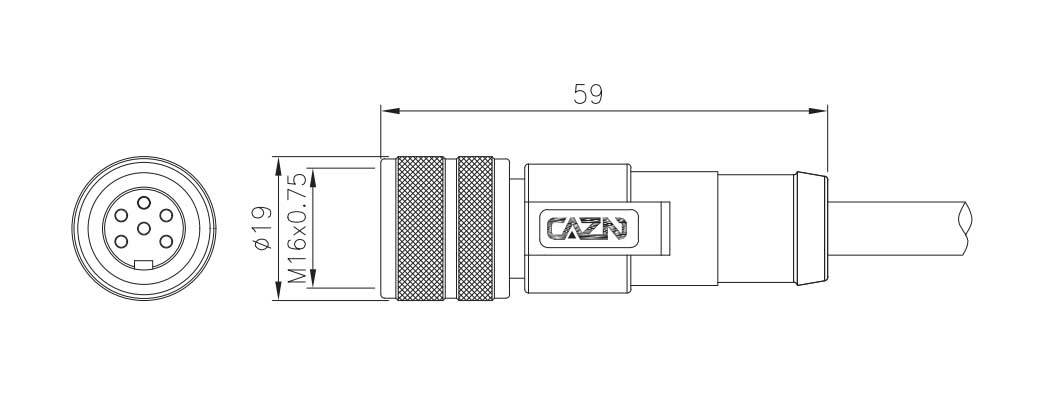

D imension描画
製品の注文
| 製品名 | 製品番号Sが採用されています | 製品番号は シールドされていません | ピン | 3Dダウンロード | 2Dダウンロード |

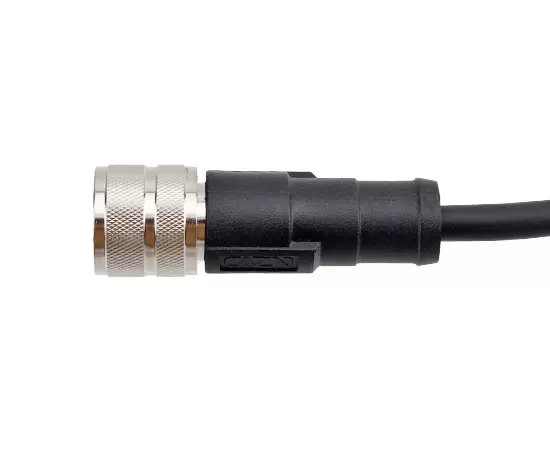

| M16ストレートメスオーバーモールドプラグ | M16-S2-MWA-XPV-S | M16-S2-MWA-XPV | 2ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S3-MWA-XPV-S | M16-S3-MWA-XPV | 3ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S4-MWA-XPV-S | M16-S4-MWA-XPV | 4ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S5-MWA-XPV-S | M16-S5-MWA-XPV | 5ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S5A-MWA-XPV-S | M16-S5A-MWA-XPV | 5ピンAコード | ||
| M16ストレートメスオーバーモールドプラグ | M16-S6-MWA-XPV-S | M16-S6-MWA-XPV | 6ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S7-MWA-XPV-S | M16-S7-MWA-XPV | 7ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S7A-MWA-XPV-S | M16-S7A-MWA-XPV | 7ピンAコード | ||
| M16ストレートメスオーバーモールドプラグ | M16-S8-MWA-XPV-S | M16-S8-MWA-XPV | 8ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S12-MWA-XPV-S | M16-S12-MWA-XPV | 12ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S14-MWA-XPV-S | M16-S14-MWA-XPV | 14ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S14A-MWA-XPV-S | M16-S14A-MWA-XPV | 14ピンAコード | ||
| M16ストレートメスオーバーモールドプラグ | M16-S16-MWA-XPV-S | M16-S16-MWA-XPV | 16ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S19-MWA-XPV-S | M16-S19-MWA-XPV | 19ピン | ||
| M16ストレートメスオーバーモールドプラグ | M16-S24-MWA-XPV-S | M16-S24-MWA-XPV | 24ピン |
