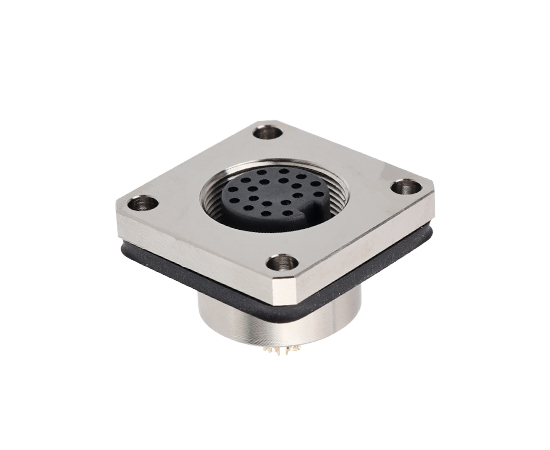

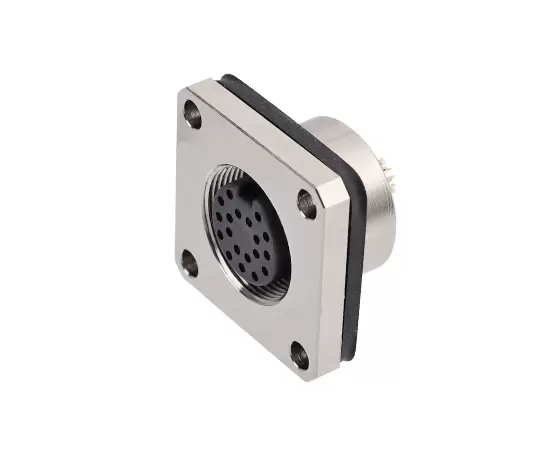

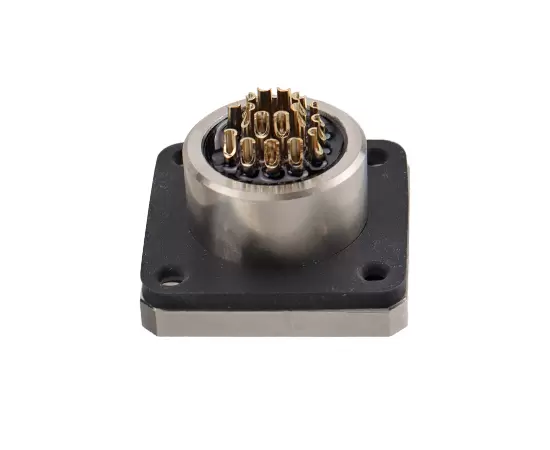

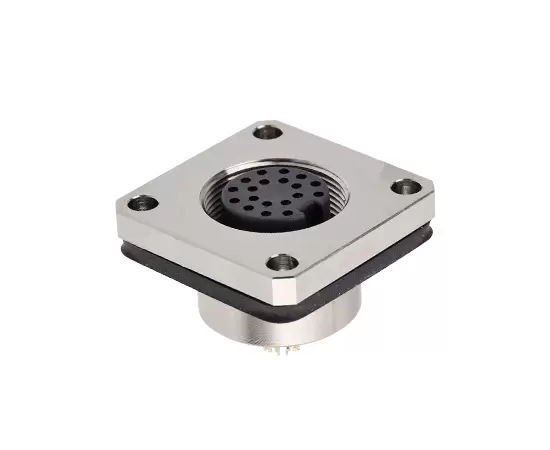

M16オススクエアソケット（はんだタイプ、マウントホール20*20）
もっと詳しく知る
四角いソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮/亜鉛合金ニッケル/ブラスニッケルメッキ |
| 絶縁材料： | PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 配線範囲： | PG7：4〜6mm; PG9：6〜8mm |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | 500サイクル以上 |
| 該当する温度： | -25℃〜 +80℃ |
| エグゼクティブスタンダード： | IEC 61076-2-106-2012 AISG |
M16電気パラメーター
電気図

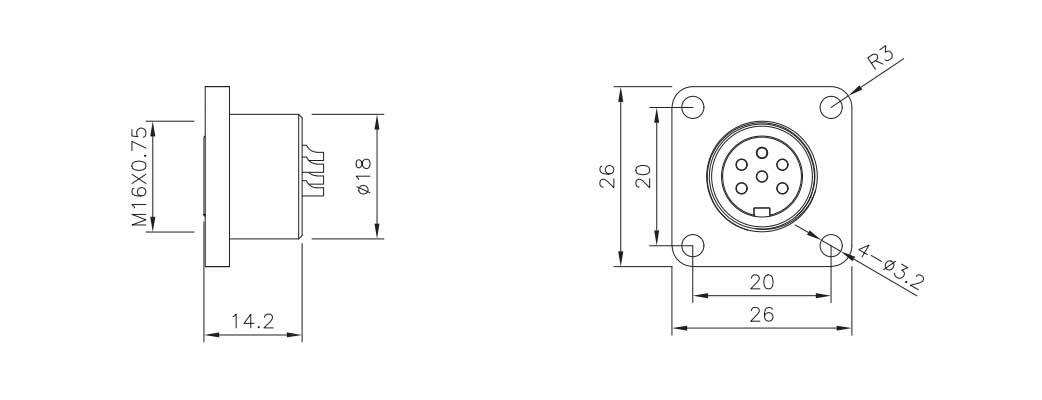

D imension描画
製品の注文
| 製品名 | 製品番号 | ピン | 3Dダウンロード | 2Dダウンロード |
| M16雌四角ソケット（はんだ）穴20*20 | M16-S2-GWH | 2ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S3- GWH | 3ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S4- GWH | 4ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S5- GWH | 5ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S5A- GWH | 5ピンAコード | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S6- GWH | 6ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S7- GWH | 7ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S7A- GWH | 7ピンAコード | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S8- GWH | 8ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S12- GWH | 12ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S14- GWH | 14ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S14A- GWH | 14ピンAコード | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S16- GWH | 16ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S19- GWH | 19ピン | ||
| M16雌 四角ソケット（はんだ）穴20*20 | M16-S24- GWH | 24ピン |
