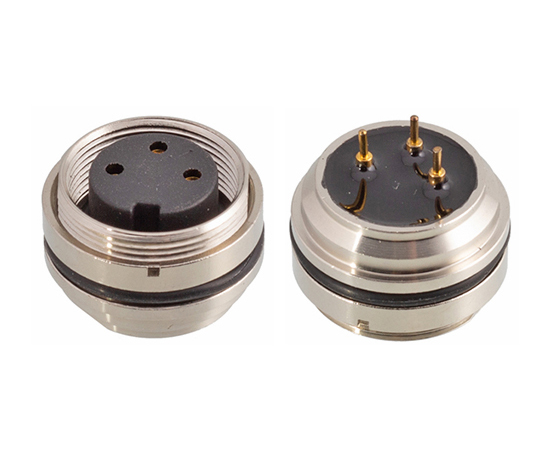

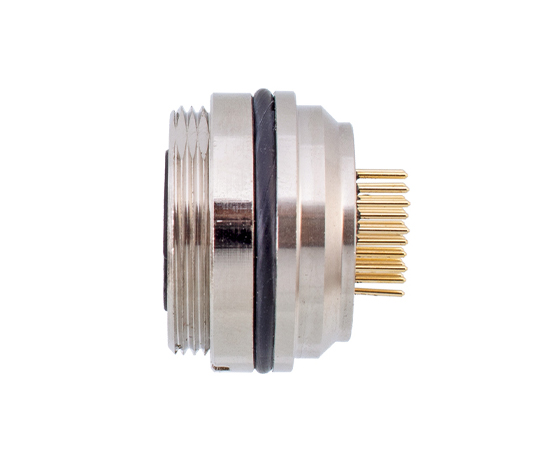

ホーム / 製品 / 丸型コネクタ / M16 / バックマウントソケット / M16メスバックマウントソケット（PCB、ネジM18*0.75）
バックマウントソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮/亜鉛合金ニッケル/ブラスニッケルメッキ |
| 絶縁材料： | PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 配線範囲： | PG7：4〜6mm; PG9：6〜8mm |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | 500サイクル以上 |
| 該当する温度： | -25℃〜 +80℃ |
| エグゼクティブスタンダード： | IEC 61076-2-106-2012 AISG |
M16電気パラメーター
電気図

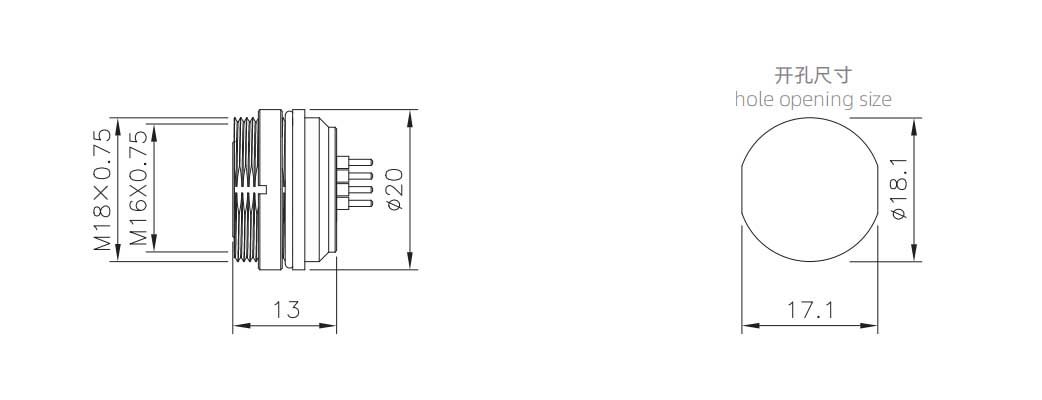

D imension描画
M16 PCBピンの配置
製品の注文
| 製品名 | 製品番号 | ピン | 3Dダウンロード | 2Dダウンロード |
| M16メスバックマウントソケット（PCB） | M16-S2-GPFM18 | 2ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S3-GPFM18 | 3ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S4-GPFM18 | 4ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S5-GPFM18 | 5ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S5A-GPFM18 | 5ピンAコード | ||
| M16メスバックマウントソケット（PCB） | M16-S6-GPFM18 | 6ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S7-GPFM18 | 7ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S7A-GPFM18 | 7ピンAコード | ||
| M16メスバックマウントソケット（PCB） | M16-S8-GPFM18 | 8ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S12-GPFM18 | 12ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S14-GPFM18 | 14ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S14A-GPFM18 | 14ピンAコード | ||
| M16メスバックマウントソケット（PCB） | M16-S16-GPFM18 | 16ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S19-GPFM18 | 19ピン | ||
| M16メスバックマウントソケット（PCB） | M16-S24-GPFM18 | 24ピン |
