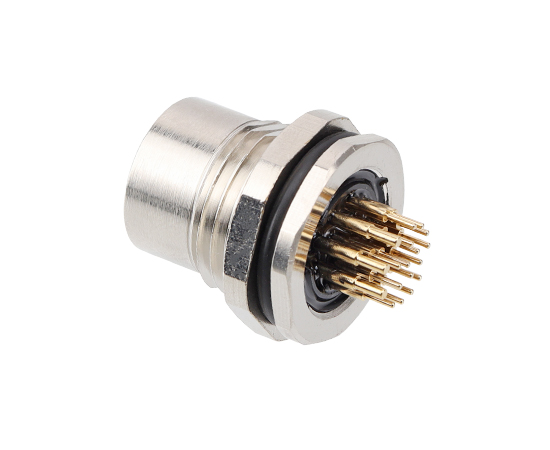

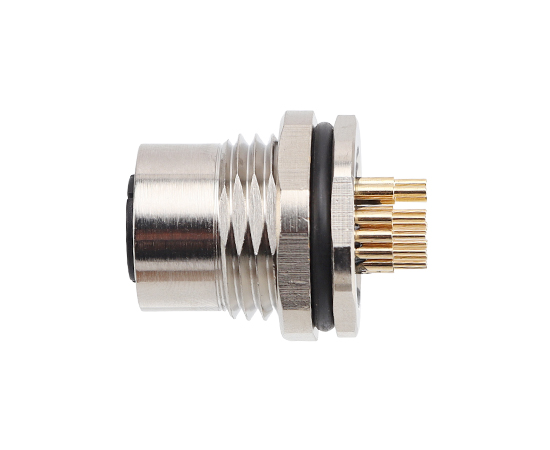

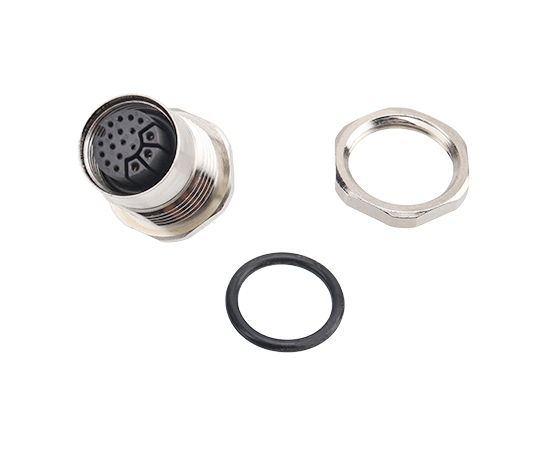

M14メスバックマウントソケット（はんだ、ネジM17x1.5）
もっと詳しく知る
ホーム / 製品 / 丸型コネクタ / M14 / バックマウントソケット / M14メスバックマウントソケット（PCB）
バックマウントソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮/ベースニッケルメッキ |
| 絶縁材料： | PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | 500サイクル以上 |
| 該当する温度： | -25℃〜 +80℃ |
| エグゼクティブスタンダード： | IPC-A-620 |
M14電気パラメーター
電気図

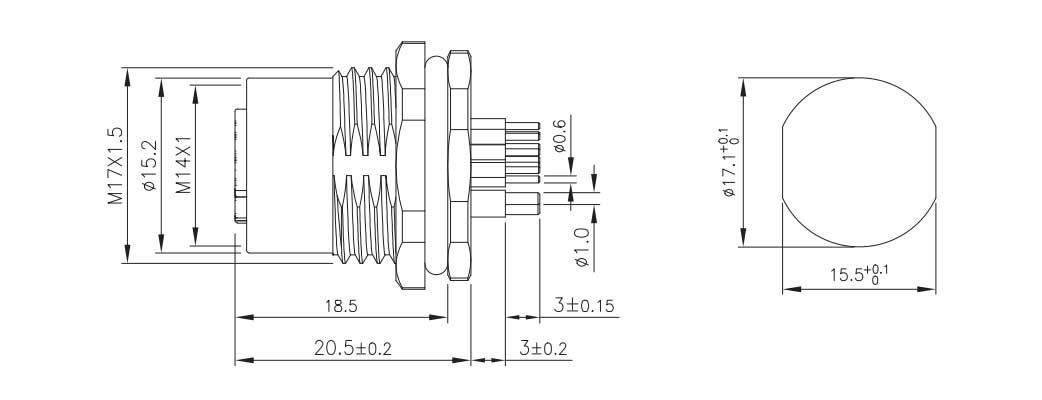

D imension描画

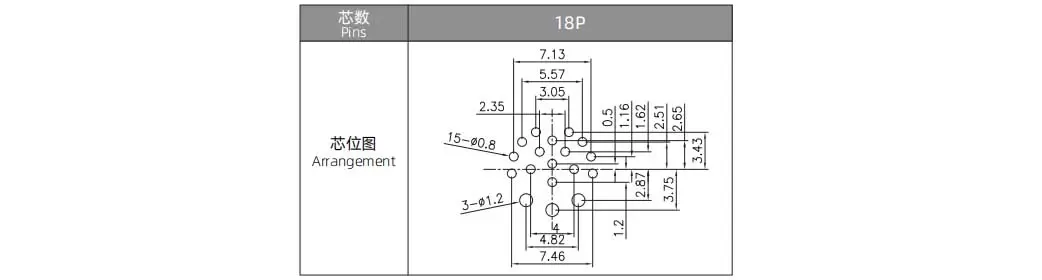

M14 PCBピンの配置
製品の注文
| 製品名 | 製品番号 | ピン | 3Dダウンロード | 2Dダウンロード |
| M14メスバックマウントソケット | M14-S18-GPFM17 | 18ピン |
