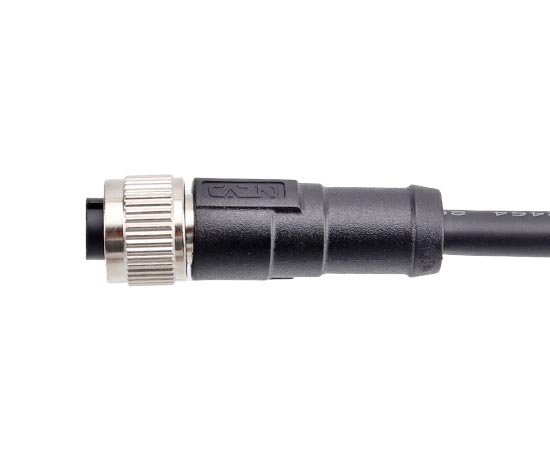

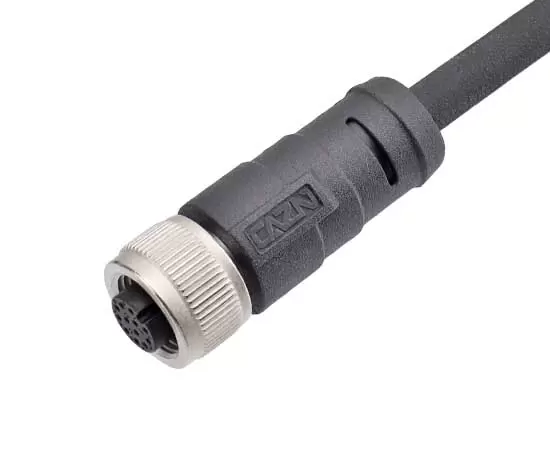

ストレートプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 成形材料： | PVC/PUR |
| 実行標準： | IEC 61076-2-101 |

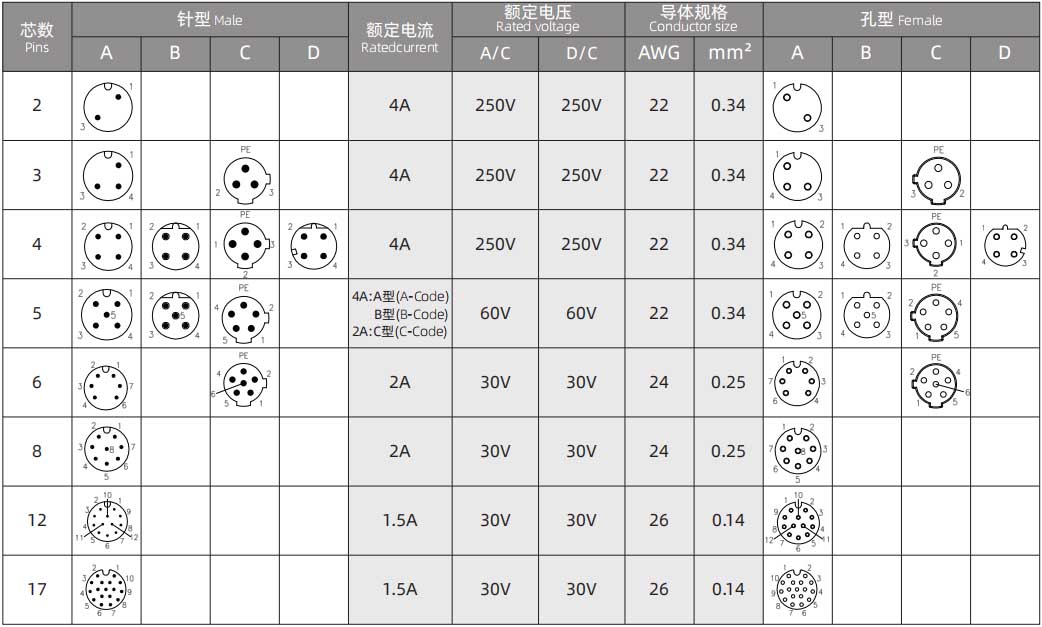

M12電気パラメーター
電気図

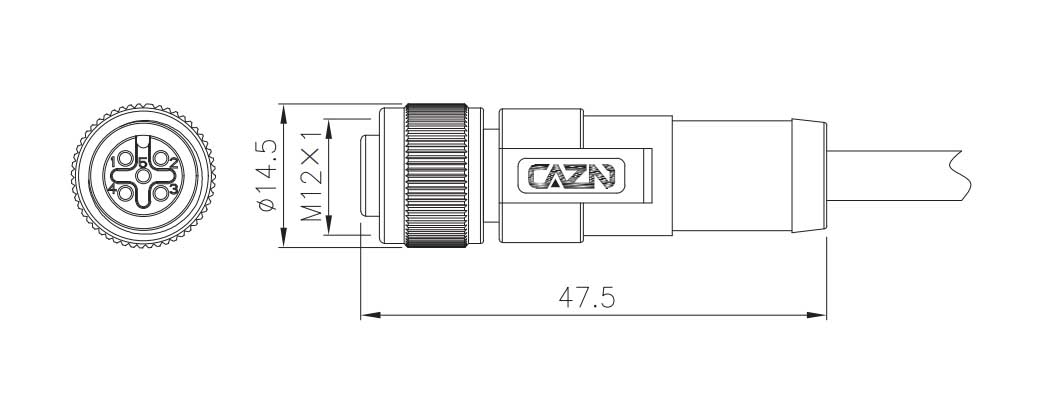

D imension描画

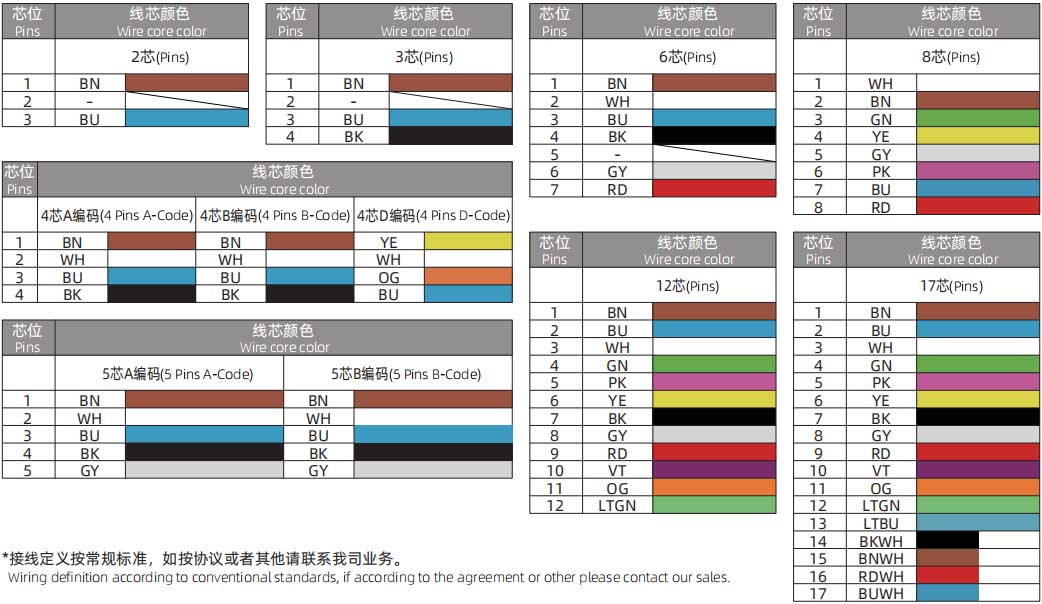

ワイヤー定義
製品の注文
| 製品名 | 製品番号：shiedided | 製品番号：非シーディッド | ピン | 3Dダウンロード | 2Dダウンロード |
| M12ストレートメスオーバーモールドプラグ | M12-S2A-MWA-XXPV-S | M12-S2A-MWA-XXPV | 2a | ||
| M12ストレートメスオーバーモールドプラグ | M12-S3A-MWA-XXPV-S | M12-S3A-MWA-XXPV | 3a | ||
| M12ストレートメスオーバーモールドプラグ | M12-S3C-MWA-XXPV-S | M12-S3C-MWA-XXPV | 3c | ||
| M12ストレートメスオーバーモールドプラグ | M12-S4A-MWA-XXPV-S | M12-S4A-MWA-XXPV | 4a | ||
| M12ストレートメスオーバーモールドプラグ | M12-S4C-MWA-XXPV-S | M12-S4C-MWA-XXPV | 4 c | ||
| M12ストレートメスオーバーモールドプラグ | M12-S4D-MWA-XXPV-S | M12-S4D-MWA-XXPV | 4d | ||
| M12ストレートメスオーバーモールドプラグ | M12-S5A-MWA-XXPV-S | M12-S5A-MWA-XXPV | 5a | ||
| M12ストレートメスオーバーモールドプラグ | M12-S5B-MWA-XXPV-S | M12-S5B-MWA-XXPV | 5b | ||
| M12ストレートメスオーバーモールドプラグ | M12-S5C-MWA-XXPV-S | M12-S5C-MWA-XXPV | 5c | ||
| M12ストレートメスオーバーモールドプラグ | M12-S6A-MWA-XXPV-S | M12-S6A-MWA-XXPV | 6a | ||
| M12ストレートメスオーバーモールドプラグ | M12-S6C-MWA-XXPV-S | M12-S6C-MWA-XXPV | 6c | ||
| M12ストレートメスオーバーモールドプラグ | M12-S8A-MWA-XXPV-S | M12-S8A-MWA-XXPV | 8a | ||
| M12ストレートメスオーバーモールドプラグ | M12-S12A-MWA-XXPV-S | M12-S12A-MWA-XXPV | 12a | ||
| M12ストレートメスオーバーモールドプラグ | M12-S17A-MWA-XXPV-S | M12-S17A-MWA-XXPV | 17a |
ダウンロード
| 製品カタログ | CAZN-欧州規格製品選定マニュアル |
| CAZN比例弁コネクタマニュアル | ビュー |
| CAZN Zhengcheng 振動センサー コネクタ マニュアル | ビュー |
| CAZN Zhengcheng - ヘビーデューティ選択マニュアル - H2023-2 | ビュー |
| CAZN Zhengcheng プラスチック防水コネクタ選択パンフレット-E2024-1 | ビュー |
| CAZN Zhengcheng プッシュプル セルフロック シリーズ選択マニュアル T2023-2 | ビュー |
| CAZN Zhengcheng 欧州標準コネクタ選択パンフレット-M2023-2 | ビュー |
| CAZN Zhengcheng-RJ45 産業用ネットワーク信号プラグ-2023-2 | ビュー |
| CAZN Zhengcheng NMEA 特殊コネクタ-N2023-1 | ビュー |
| CAZN Zhengcheng 米国標準コネクタ-26482-MD2023-1 | ビュー |
| CAZN-RJ45 産業用ネットワーク信号プラグ-2023-2-英語版 | ビュー |
| CAZN-比例弁専用コネクタ 23-1-英語版 | ビュー |
| CAZN-振動センサー用コネクタ 23-1-英語版 | ビュー |
無料のコネクタ サンプルを入手するには、お問い合わせください
通常の製品は、お客様のニーズに応じてテスト用の無料サンプルを提供することができ、
また、お客様の特別なニーズに応じてカスタマイズされた仕様と材料を提供することもできます。
