ホーム / 製品 / 丸型コネクタ / M12 / SMDタイプソケット / M12男性SMDタイプソケット

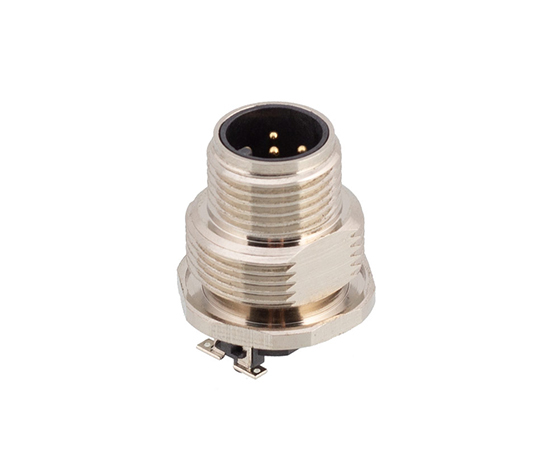

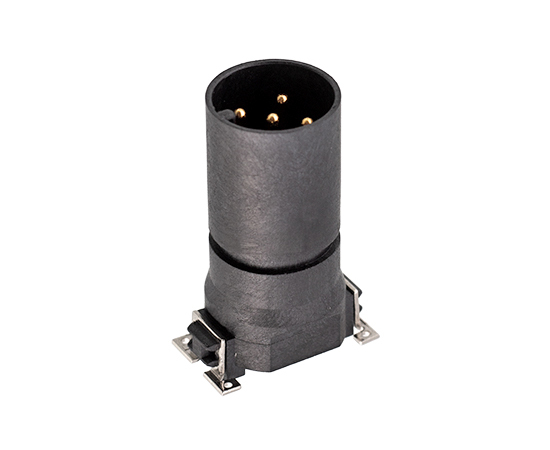

SMDタイプソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

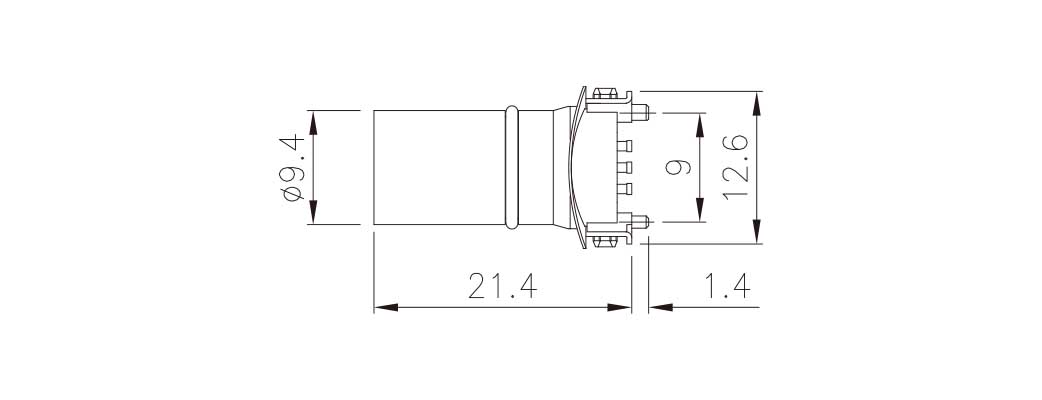

D imension描画
M12 PCBピンの配置
製品の注文
| 製品名 | 部品番号 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12男性SMDタイプソケット | M12-P2A-PSS | 2a | ||
| M12男性SMDタイプソケット | M12-P3A-PSS | 3a | ||
| M12男性SMDタイプソケット | M12-P4A-PSS | 4a | ||
| M12男性SMDタイプソケット | M12-P4D-PSS | 4d | ||
| M12男性SMDタイプソケット | M12-P5A-PSS | 5a | ||
| M12男性SMDタイプソケット | M12-P5B-PSS | 5b | ||
| M12男性SMDタイプソケット | M12-P6A-PSS | 6a | ||
| M12男性SMDタイプソケット | M12-P8A-PSS | 8a | ||
| M12男性SMDタイプソケット | M12-P12A-PSS | 12a | ||
| M12男性SMDタイプソケット | M12-P17A-PSS | 17a | ||

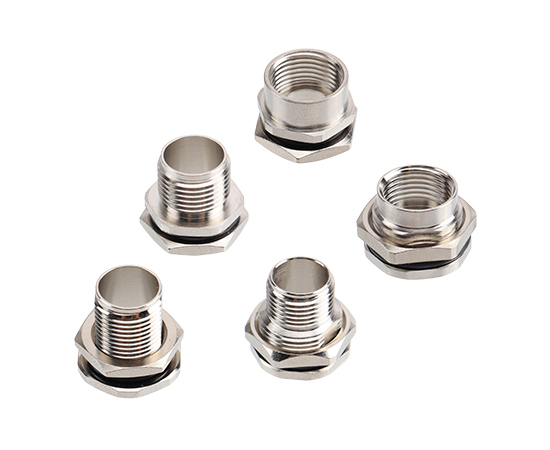

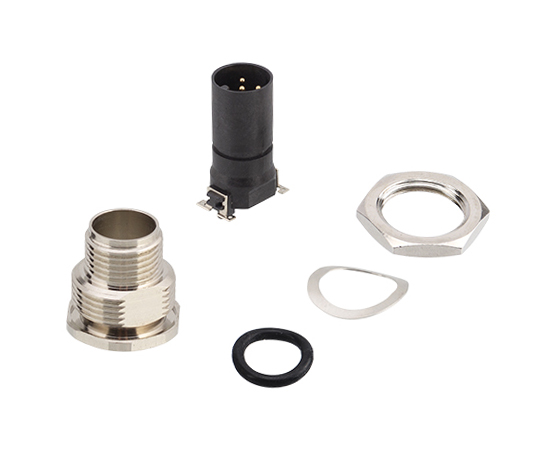

フロントマウント男性シェル（ネジM12*1） | M12-PGBM12 | |||
| バックマウント男性シェル（ネジM12*1） | M12-PGFM12 | |||
| バックマウント男性シェル（ネジM15*1） | M12-PGFM15 |
