ホーム / 製品 / 丸型コネクタ / M12 / ゴムコーティングされたプラグ / シールドチューブワイヤーハーネスを備えたM12成形雄ソケット1m 2m 5mケーブル長
ゴムコーティングされたプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 成形材料： | PVC/PUR |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

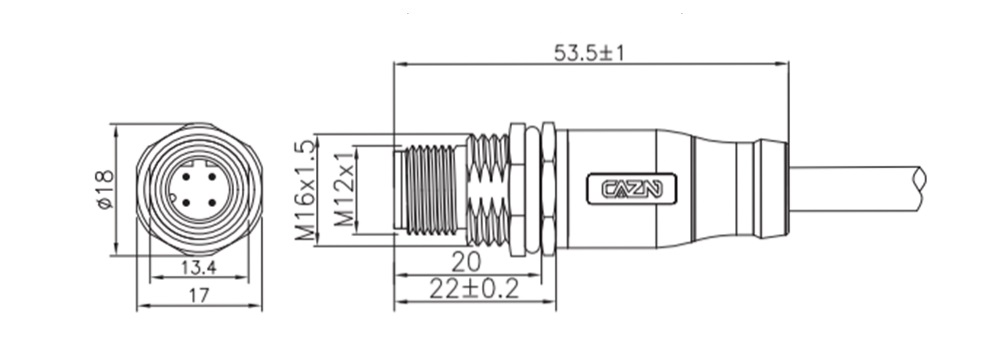

D imension描画
ワイヤー定義
製品の注文
| 製品名 | 製品番号：shiedided | ピン | 3Dダウンロード | 2Dダウンロード |
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P2A-MWFM16-XPV/XPU-S | 2a | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P3A-MWFM16-XPV/XPU-S | 3a | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P4A-MWFM16-XPV/XPU-S | 4a | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P4D-MWFM16-XPV/XPU-S | 4d | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P5A-MWFM16-XPV/XPU-S | 5a | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P5B-MWFM16-XPV/XPU-S | 5b | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P6A-MWFM16-XPV/XPU-S | 6a | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P8A-MWFM16-XPV/XPU-S | 8a | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P12A- MWFM16-XPV/XPU-S | 12a | ||
| シールドチューブワイヤーハーネスを備えたM12成形雄ソケット | M12-P17A- MWFM16-XPV/XPU-S | 17a |
