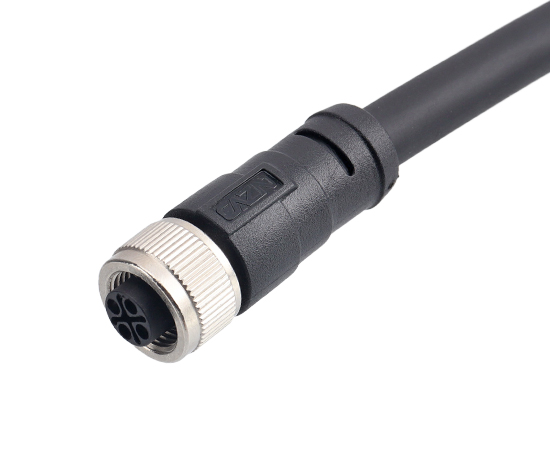

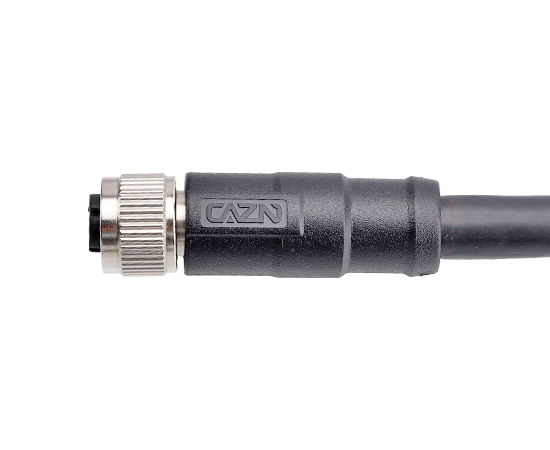

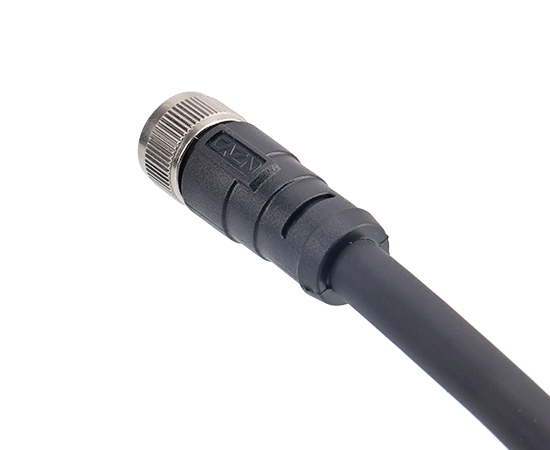

M12パワータイプ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 成形材料： | PVC/PUR |
| 実行標準： | IEC 61076-2-101 |

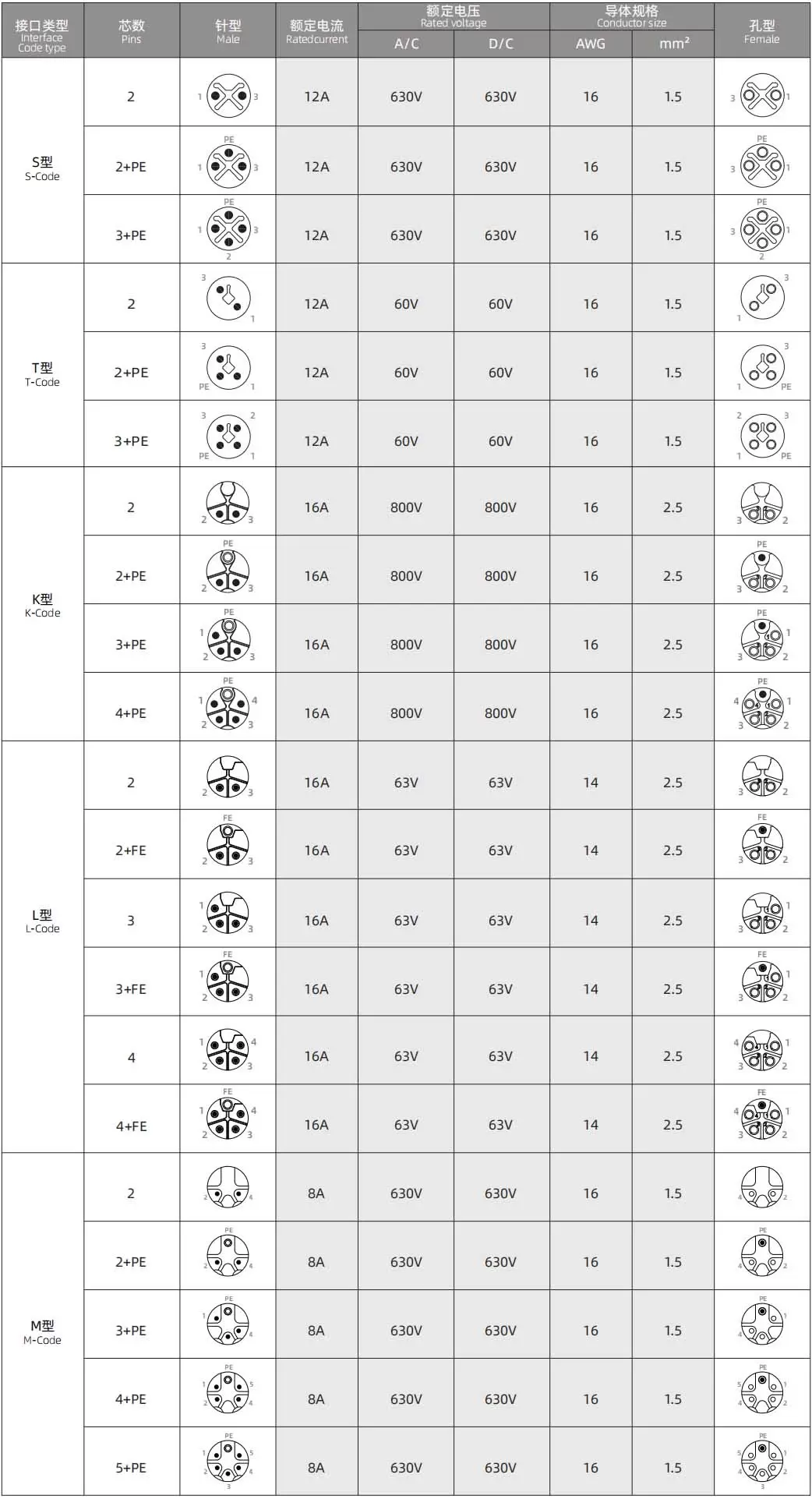

M12電源型電気パラメーター
電気図

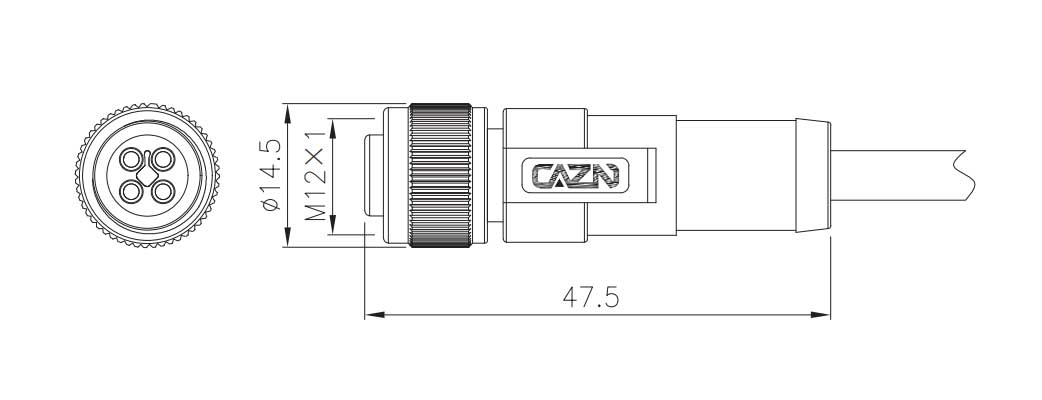

D imension描画

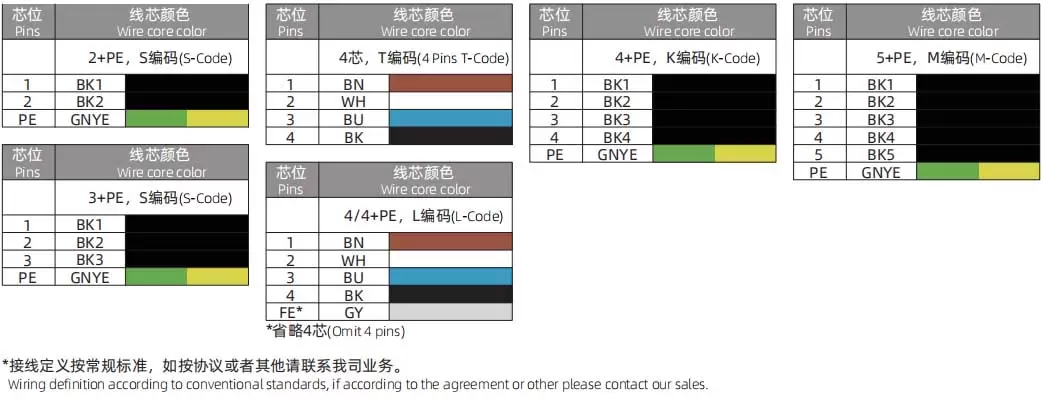

ワイヤー定義
製品の注文
| 製品名 | 部品番号 | ピン | 3Dダウンロード | 2Dダウンロード |

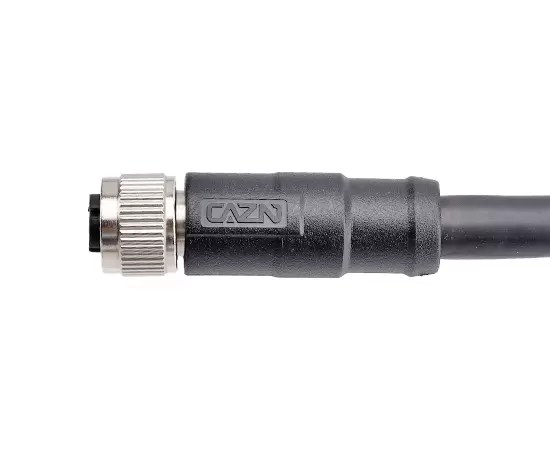

| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S3S-MWA-XPV/XPU | （2+PE）s | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S4S-MWA-XPV/XPU | （3+PE）s | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S2T-MWA-XPV/XPU | 2t | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S3T-MWA-XPV/XPU | （2+PE）t | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S4T-MWA-XPV/XPU | （3+PE）t | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S3K-MWA-XPV/XPU | （2+PE）k | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S4K-MWA-XPV/XPU | （3+PE）k | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S5K-MWA-XPV/XPU | （4+PE）k | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S3L-MWA-XPV/XPU | （2+PE）l | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S4L-MWA-XPV/XPU | （3+PE）l | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S5L-MWA-XPV/XPU | （4+PE）l | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S2L-MWA-XPV/XPU-NP | 2L | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S3L-MWA-XPV/XPU-NP | 3L | ||
| M12ストレートメスプラスチックプラグ（パワータイプ） | M12-S4L-MWA-XPV/XPU-NP | 4L |
