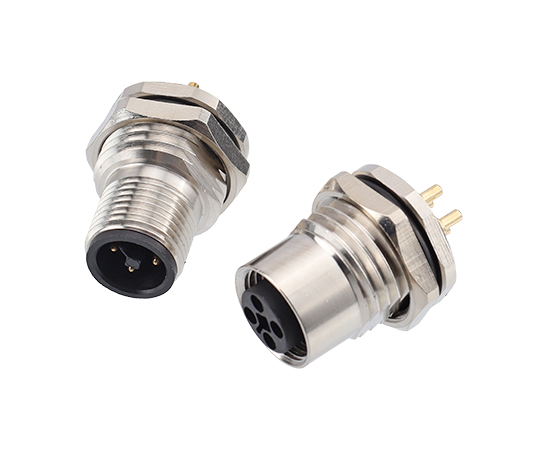

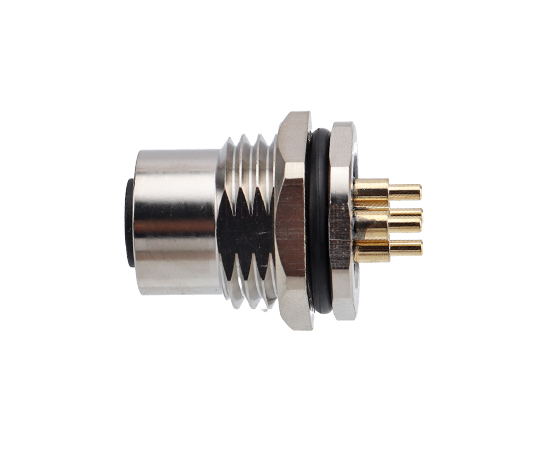

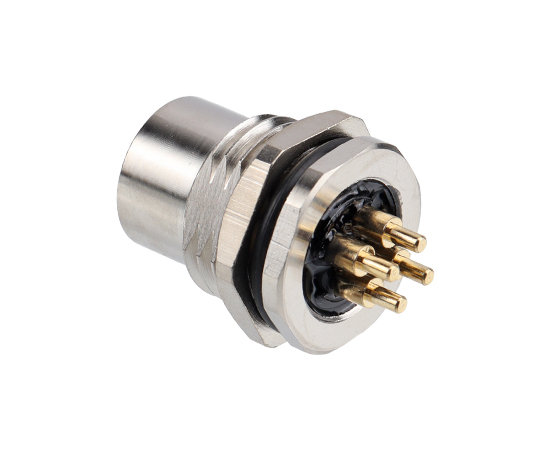

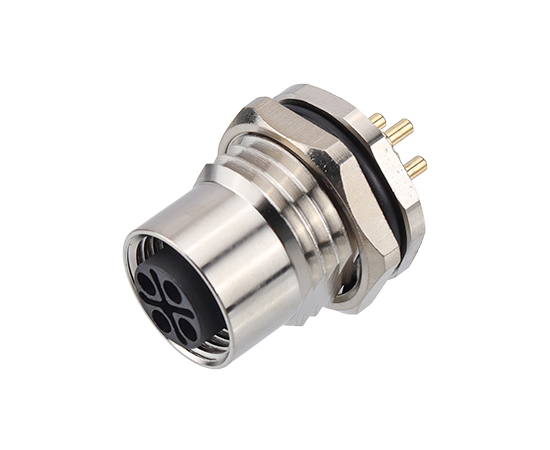

M12パワータイプ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 成形材料： | PVC/PUR |
| 実行標準： | IEC 61076-2-101 |
M12電源型電気パラメーター
電気図

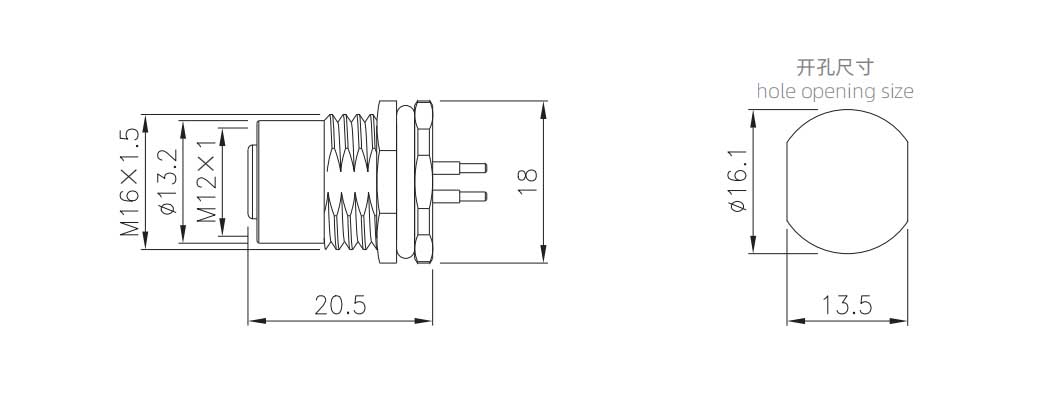

D imension描画
ワイヤー定義
製品の注文
| 製品名 | ネジM16*1.5 | ネジPG9 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S3S-GPFM16 | M12-S3S-GPFP9 | （2+PE）s | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S4S-GPFM16 | M12-S4S-GPF PG9 | （3+PE）s | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S2T-GPFM16 | M12-S2T-GPF PG9 | 2t | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S3T-GPFM16 | M12-S3T-GPF PG9 | （2+PE）t | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S4T-GPFM16 | M12-S4T-GPF PG9 | （3+PE）t | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S3K-GPFM16 | M12-S3K-GPF PG9 | （2+PE）k | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S4K-GPFM16 | M12-S4K-GPF PG9 | （3+PE）k | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S5K-GPFM16 | M12-S5K-GPF PG9 | （4+PE）k | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S3L-GPFM16 | M12-S3L-GPF PG9 | （2+PE）l | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S4L-GPFM16 | M12-S4L-GPF PG9 | （3+PE）l | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S5L-GPFM16 | M12-S5L-GPF PG9 | （4+PE）l | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S2L-GPFM16-NP | M12-S2L-GPF PG9 -NP | 2L | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S3L-GPFM16-NP | M12-S3L-GPF PG9 -NP | 3L | ||
| M12メスバックマウントソケット（電源タイプ、PCB、ネジM16*1.5/PG9） | M12-S4L-GPFM16-NP | M12-S4L-GPF PG9 -NP | 4L |
