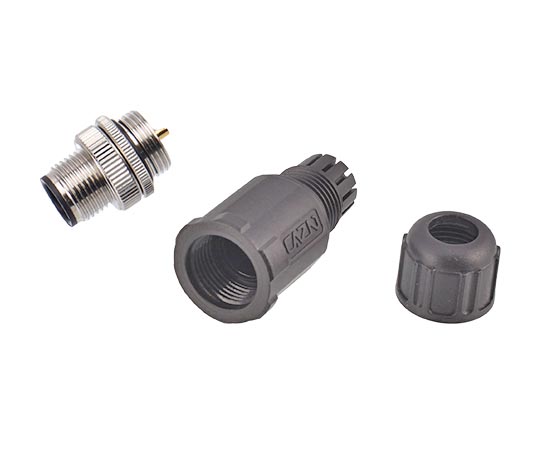

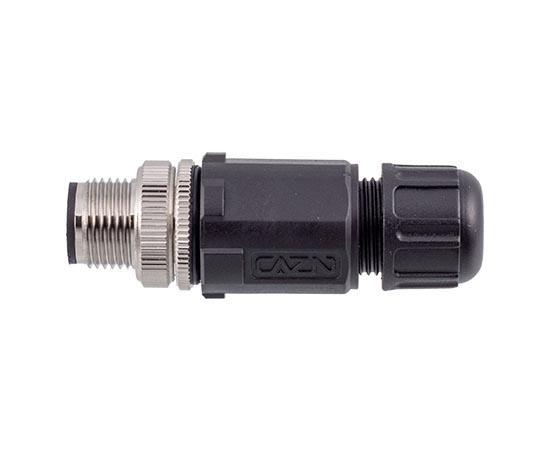

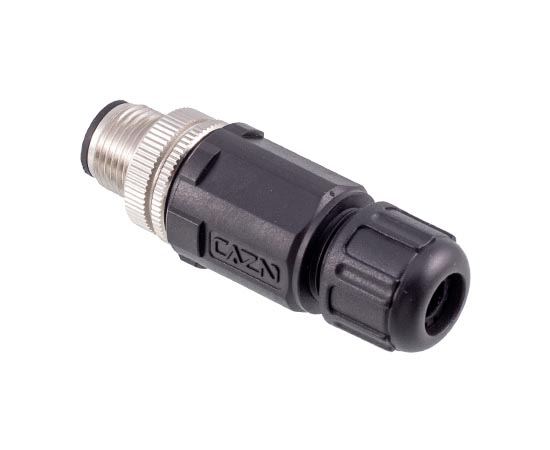

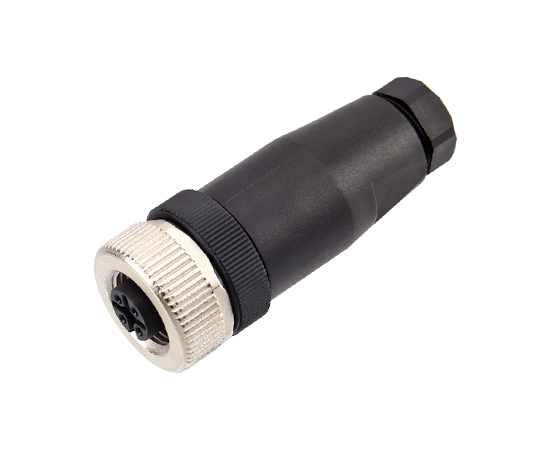

ホーム / 製品 / 丸型コネクタ / M12 / プラスチック製の組み立てられたプラグ / M12ストレートオスのプラスチック組み立てプラグ（はんだ）
プラスチック製の組み立てられたプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケル/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

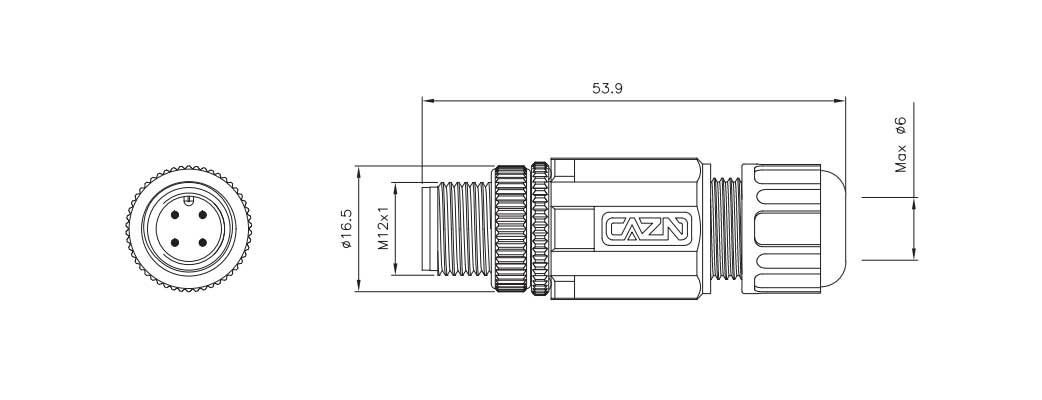

D imension描画

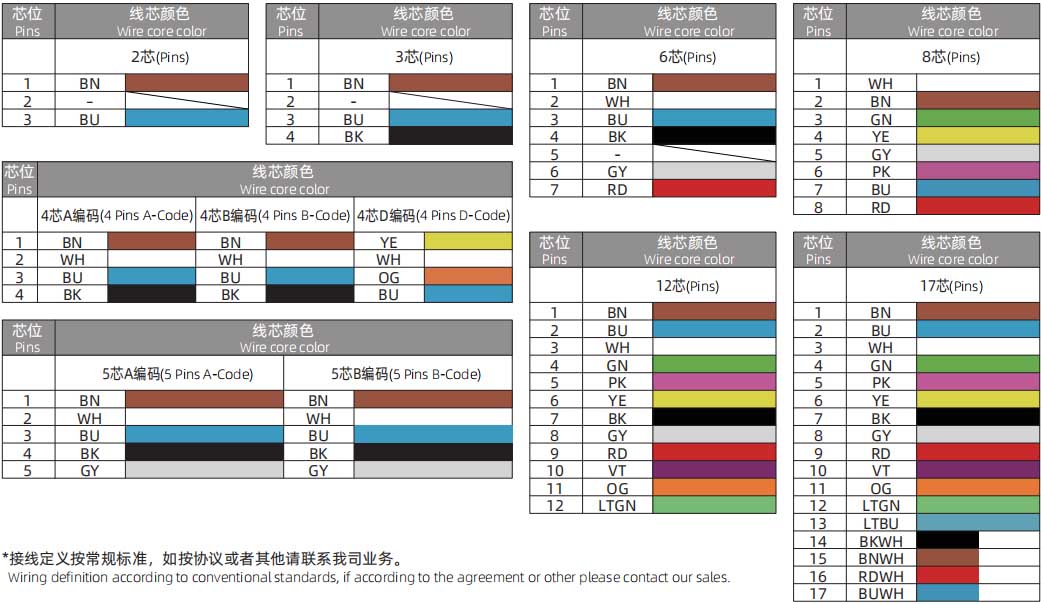

ワイヤー定義
製品の注文
| 製品名 | アウトレットサイズ-PG7 | ピン | 3Dダウンロード | 2Dダウンロード |
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P2A-PWAP7 | 2a | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P3A-PWAP7 | 3a | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P4A-PWAP7 | 4a | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P4B-PWAP7 | 4b | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P4D-PWAP7 | 4d | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P5A-PWAP7 | 5a | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P5B-PWAP7 | 5b | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P5D-PWAP7 | 5d | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P6A-PWAP7 | 6a | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P8A-PWAP7 | 8a | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P12A-PWAP7 | 12a | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P17A-PWAP7 | 17a | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P3C-PWAP7 | 3c | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P4C-PWAP7 | 4c | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P5C-PWAP7 | 5c | ||
| まっすぐな雄のプラスチック組み立てられたプラグ | M12-P6C-PWAP7 | 6c |
