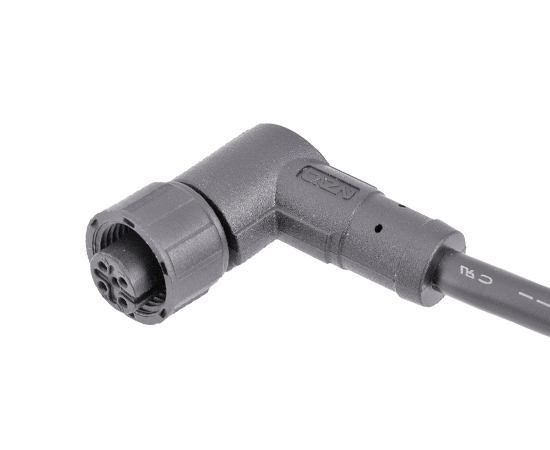

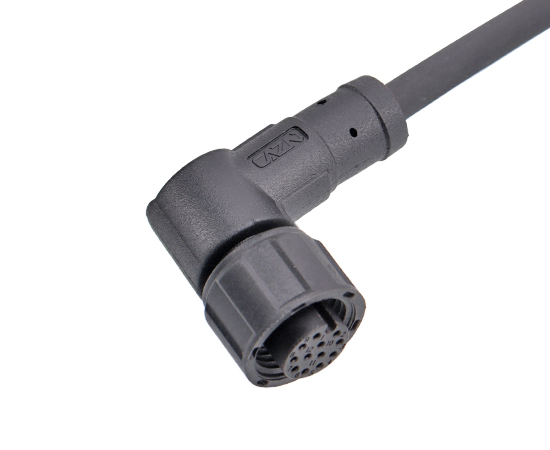

ホーム / 製品 / 丸型コネクタ / M12 / プラスチック角度のあるプラグ / M12角度の雌のオーバーモールドプラグ（プラスチックスタイル）
プラスチック角度のあるプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 成形材料： | PVC/PUR |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

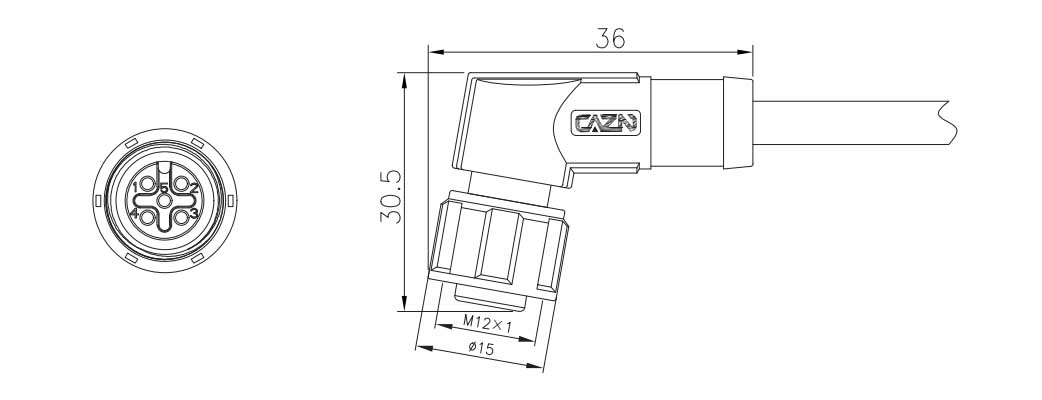

D imension描画
ワイヤー定義
製品の注文
| 製品名 | 製品番号 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12角度のある雌のオーバーモールドプラグ | M12-S2A-MWD-XXPV-PM | 2a | ||
| M12角度のある 雌のオーバーモールドプラグ | M12-S3A-MWD-XXPV-PM | 3a | ||
| M12角度のある 雌のオーバーモールドプラグ | M12-S4A-MWD-XXPV-PM | 4a | ||
| M12角度のある 雌のオーバーモールドプラグ | M12-S4D-MWD-XXPV-PM | 4d | ||
| M12角度のある 雌のオーバーモールドプラグ | M12-S5A-MWD-XXPV-PM | 5a | ||
| M12角度のある 雌のオーバーモールドプラグ | M12-S5B-MWD-XXPV-PM | 5b | ||
| M12角度のある 雌のオーバーモールドプラグ | M12-S6A-MWD-XXPV-PM | 6a | ||
| M12角度のある 雌のオーバーモールドプラグ | M12-S8A-MWD-XXPV-PM | 8a | ||
| M12角度のある 雌のオーバーモールドプラグ | M12-S12A-MWD-XXPV-PM | 12a |
