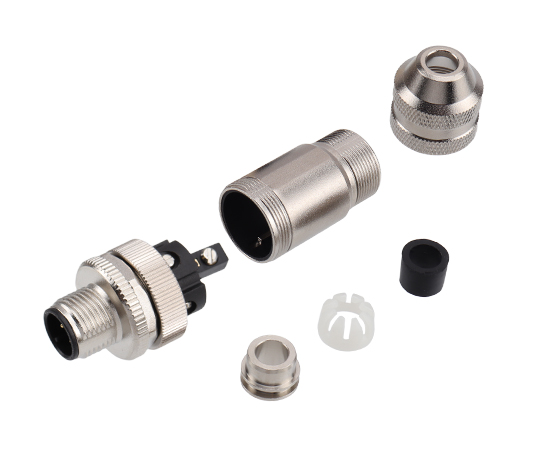

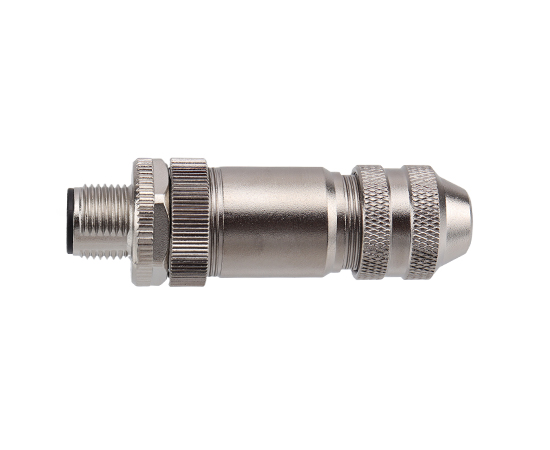

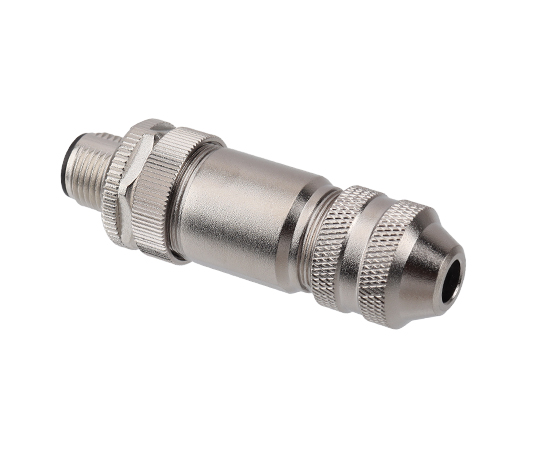

ホーム / 製品 / 丸型コネクタ / M12 / 金属組み立てられたプラグ / M12ストレートオスメタルアセンブルプラグ（ネジ）
金属組み立てられたプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケル/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

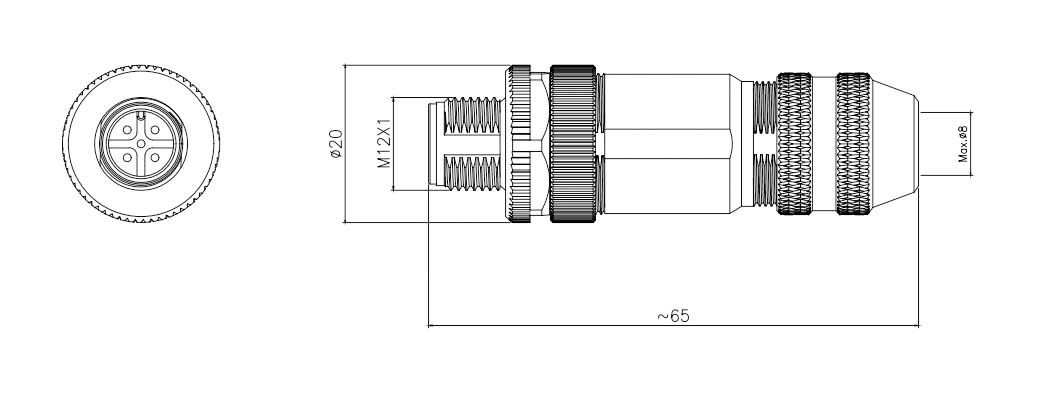

D imension描画
ワイヤー定義
製品の注文
| 製品名 | アウトレットサイズ-PG7 | アウトレットサイズ-PG9 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12ストレートオスメタルアセンブルプラグ（ネジ） | M12-P2A-GLAP7 | M12-P2A-GLAP9 | 2a | ||
| M12ストレートオスメタルアセンブルプラグ（ネジ） | M12-P3A-GLAP7 | M12-P3A-GLAP9 | 3a | ||
| M12ストレートオスメタルアセンブルプラグ（ネジ） | M12-P4A-GLAP7 | M12-P4A-GLAP9 | 4a | ||
| M12ストレートオスメタルアセンブルプラグ（ネジ） | M12-P4D-GLAP7 | M12-P4D-GLAP9 | 4d | ||
| M12ストレートオスメタルアセンブルプラグ（ネジ） | M12-P5A-GLAP7 | M12-P5A-GLAP9 | 5a | ||
| M12ストレートオスメタルアセンブルプラグ（ネジ） | M12-P5B-GLAP7 | M12-P5B-GLAP9 | 5b | ||
| M12ストレートオスメタルアセンブルプラグ（ネジ） | M12-P6A-GLAP7 | M12-P6A-GLAP9 | 6a | ||
| M12ストレートオスメタルアセンブルプラグ（ネジ） | M12-P8A-GLAP7 | M12-P8A-GLAP9 | 8a |
