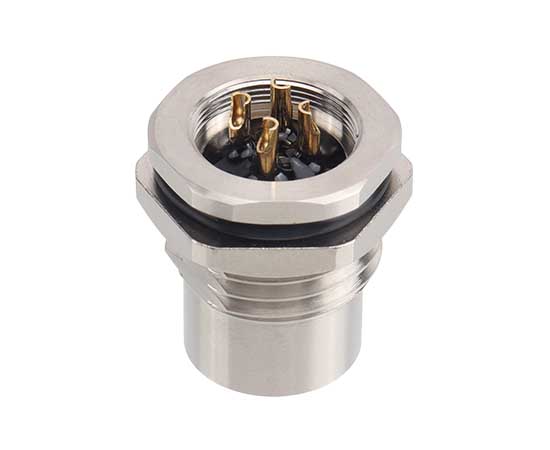

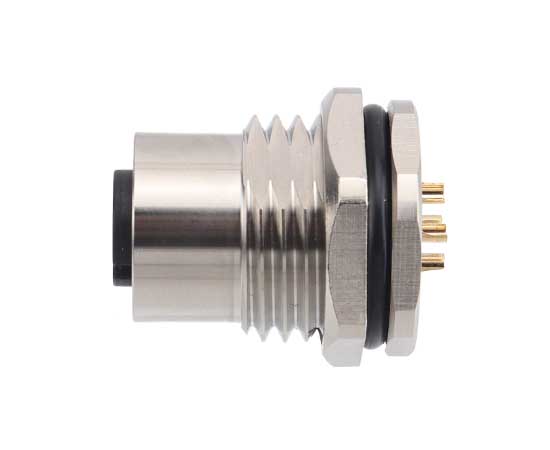

ホーム / 製品 / 丸型コネクタ / M12 / バックマウントソケット / M12メスバックマウントソケットはんだねじM16*1.5/PG9
バックマウントソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮ニッケルメッキ/亜鉛合金ニッケルメッキ/PA |
| 絶縁材料： | PA/TPU |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-101 |
M12電気パラメーター
電気図

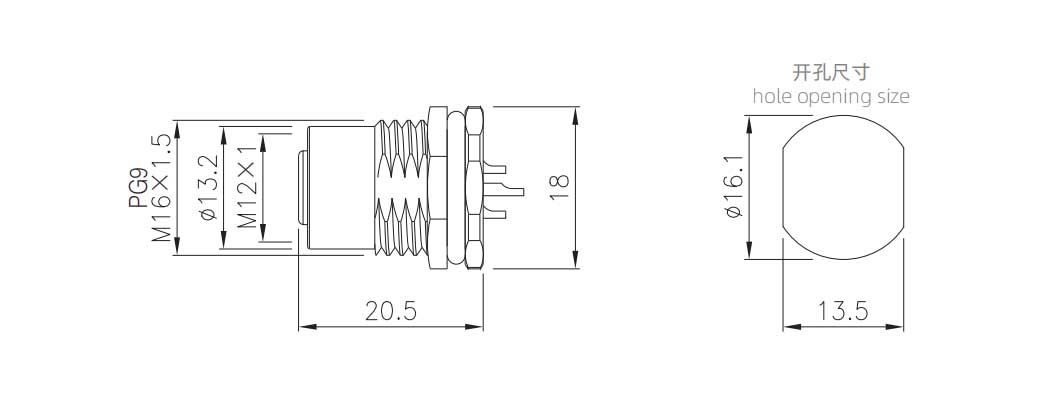

D imension描画
ワイヤー定義
製品の注文
| 製品名 | ネジサイズ：M16*1.5 | ネジサイズ：PG9 | ピン | 3Dダウンロード | 2Dダウンロード |
| M12メスバックマウントソケットはんだ | M12-S2A-GWFM16 | M12-S2A-GWFP9 | 2a | ||
| M12メス バックマウントソケットはんだ | M12-S3A-GWFM16 | M12-S3A-GWFP9 | 3a | ||
| M12メス バックマウントソケットはんだ | M12-S4A-GWFM16 | M12-S4A-GWFP9 | 4a | ||
| M12メスバックマウントソケットはんだ | M12-S4B-GWFM16 | M12-S4B-GWFP9 | 4b | ||
| M12メス バックマウントソケットはんだ | M12-S4D-GWFM16 | M12-S4D-GWFP9 | 4d | ||
| M12メス バックマウントソケットはんだ | M12-S5A-GWFM16 | M12-S5A-GWFP9 | 5a | ||
| M12メス バックマウントソケットはんだ | M12-S5B-GWFM16 | M12-S5B-GWFP9 | 5b | ||
| M12メス バックマウントソケットはんだ | M12-S5D-GWFM16 | M12-S5D-GWFP9 | 5d | ||
| M12メス バックマウントソケットはんだ | M12-S6A-GWFM16 | M12-S6A-GWFP9 | 6a | ||
| M12メス バックマウントソケットはんだ | M12-S8A-GWFM16 | M12-S8A-GWFP9 | 8a | ||
| M12メス バックマウントソケットはんだ | M12-S12A-GWFM16 | M12-S12A- GWFP9 | 12a | ||
| M12メスバックマウントソケットはんだ | M12-S17A-GWFM16 | M12-S17A- GWFP9 | 17a | ||
| M12メスバックマウントソケットはんだ | M12-S3C-GWFM16 | M12-S3C- GWFP9 | 3c | ||
| M12メスバックマウントソケットはんだ | M12-S4C-GWFM16 | M12-S4C- GWFP9 | 4c | ||
| M12メスバックマウントソケットはんだ | M12-S5C-GWFM16 | M12-S5C- GWFP9 | 5c | ||
| M12メスバックマウントソケットはんだ | M12-S6C-GWFM16 | M12-S6C- GWFP9 | 6c |
