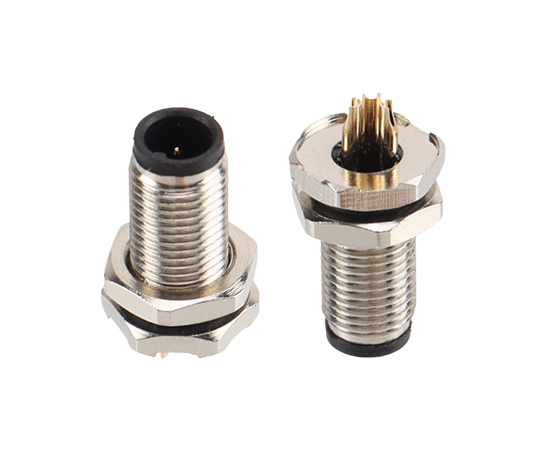

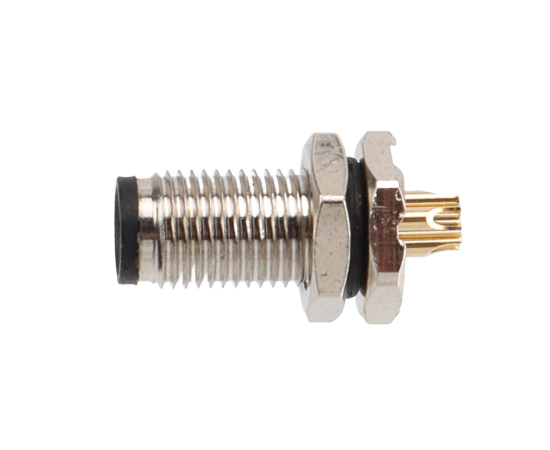

ホーム / 製品 / 丸型コネクタ / M5 / バックマウントソケット / M5男性バックマウントソケット（はんだ）
バックマウントソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 真鍮のニッケルメッキ |
| 絶縁材料： | PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | リン銅の金メッキ/真鍮の銅めっき |
| 防水グレード： | IP65/IP67 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25℃〜 +80℃ |
| 実行標準： | IEC 61076-2-105 |
M5電気パラメーター
電気図

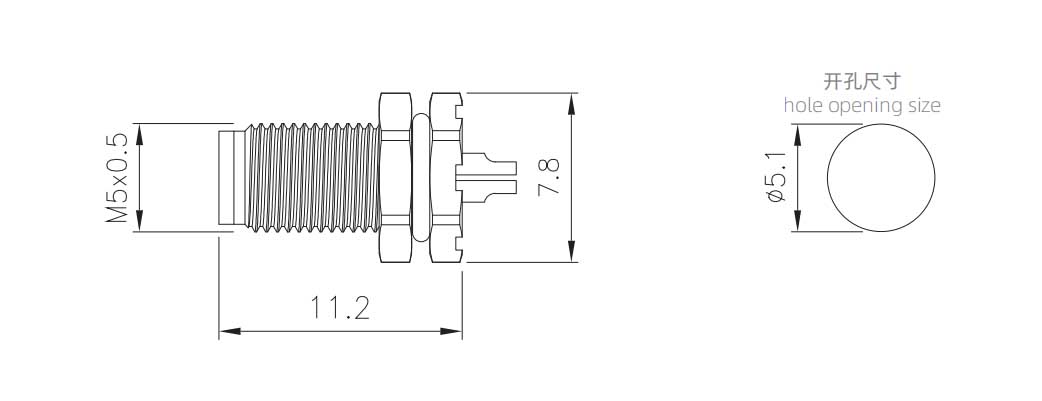

D imension描画
ワイヤー定義
製品の注文
| 製品名 | 製品番号 | ピン | 3Dダウンロード | 2Dダウンロード |
| M5オスバックマウントSocekt | M5-P3-GWFM5 | 3 | ||
| M5オスバックマウントSocekt | M5-P4-GWFM5 | 4 |
