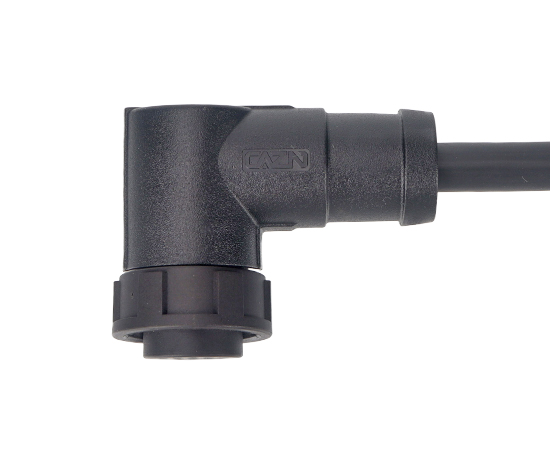

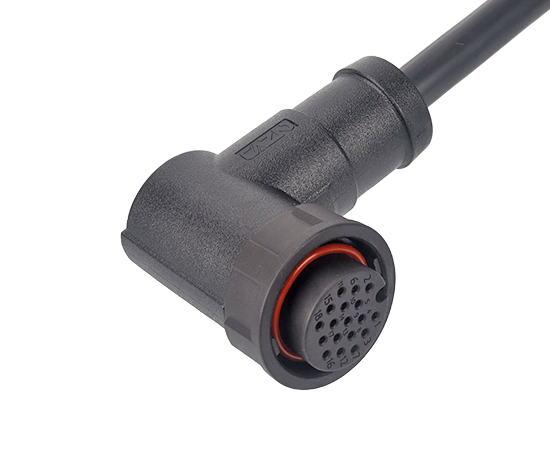

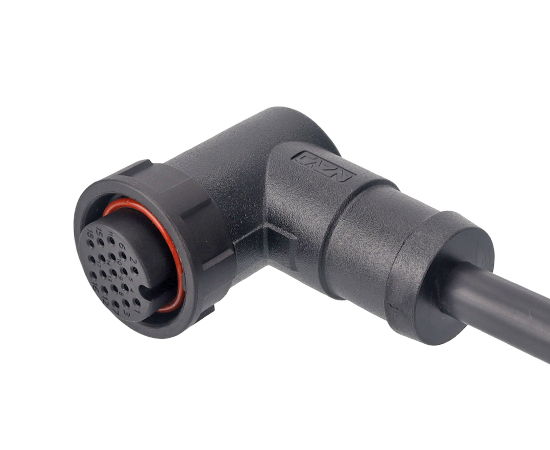

ホーム / 製品 / Eコネクタ / E16 / プラグ（バヨネット） / E16直角女性オーバーモールドプラグ（銃剣）
プラグ（バヨネット）
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 熱可塑性プラスチックPA66、火炎遅れとグレード：V-0 |
| 連絡先： | 銅の金メッキ |
| ピン番号： | 2-22ピン、電流：高電流、流量が低い |
| カップリング： | 銃剣（b） |
| 終了方法： | 半田 |
| 断熱インピーダンス： | 2000MΩ |
| ケーブルの直径： | 6.0mm〜13.0mm |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -40 ℃〜 +105℃ |
| 防水グレード： | IP67、IP68 |
| ネジのサイズ： | 1 "-20unef |

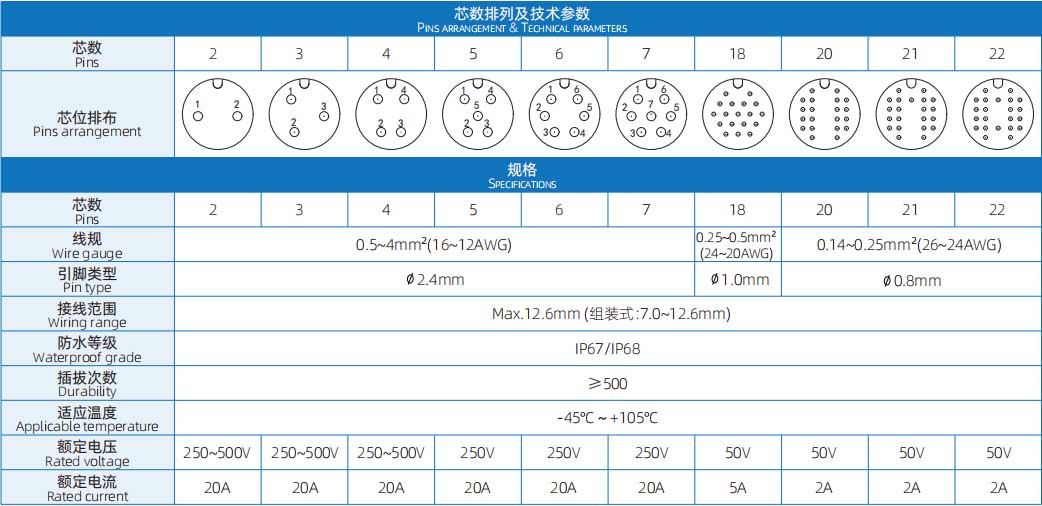

E16電気パラメーター
電気図

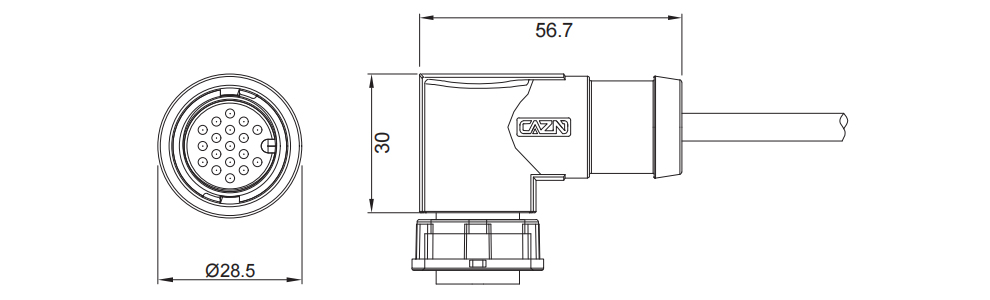

D imension描画
製品の注文
| 製品名 | 定格電圧 | 定格電流 | p/n | ピン | 3Dダウンロード | 2Dダウンロード |
| E16角度の雌のオーバーモールドプラグ（銃剣） | 250〜500V | 20a | E16B-S2-MWD-XPV | 2 | ||
| E16角度の 雌のオーバーモールドプラグ（銃剣） | 250〜500V | 20a | E16B-S3- MWD-XPV | 3 | ||
| E16角度の雌のオーバーモールドプラグ（銃剣） | 250〜500V | 20a | E16B-S4- MWD-XPV | 4 | ||
| E16角度の雌のオーバーモールドプラグ（銃剣） | 250V | 20a | E16B-S5- MWD-XPV | 5 | ||
| E16角度の雌のオーバーモールドプラグ（銃剣） | 250V | 20a | E16B-S6- MWD-XPV | 6 | ||
| E16角度の雌のオーバーモールドプラグ（銃剣） | 250V | 20a | E16B-S7- MWD-XPV | 7 | ||
| E16角度の雌のオーバーモールドプラグ（銃剣） | 50V | 5a | E16B-S18- MWD-XPV | 18 | ||
| E16角度の雌のオーバーモールドプラグ（銃剣） | 50V | 2a | E16B-S20- MWD-XPV | 20 | ||
| E16角度の雌のオーバーモールドプラグ（銃剣） | 50V | 2a | E16B-S21- MWD-XPV | 21 | ||
| E16角度の雌のオーバーモールドプラグ（銃剣） | 50V | 2a | E16B-S22- MWD-XPV | 22 |
