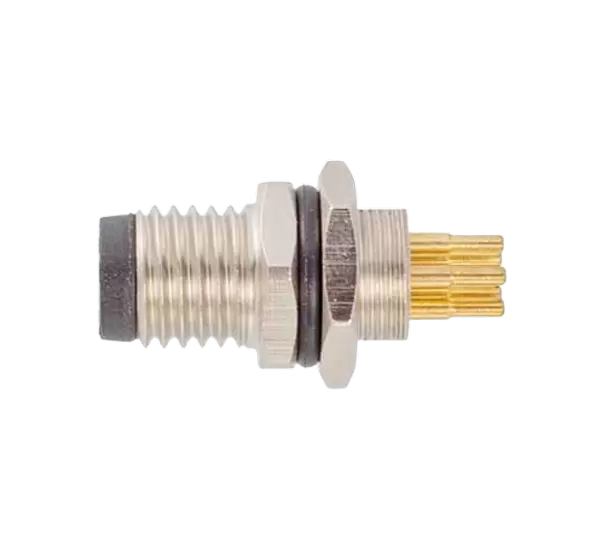

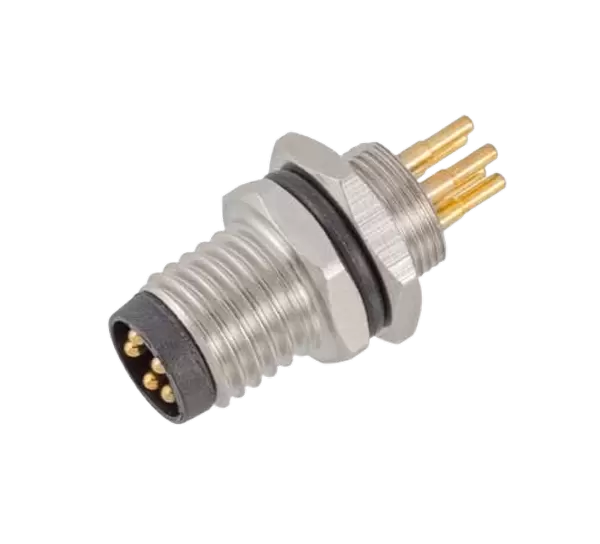

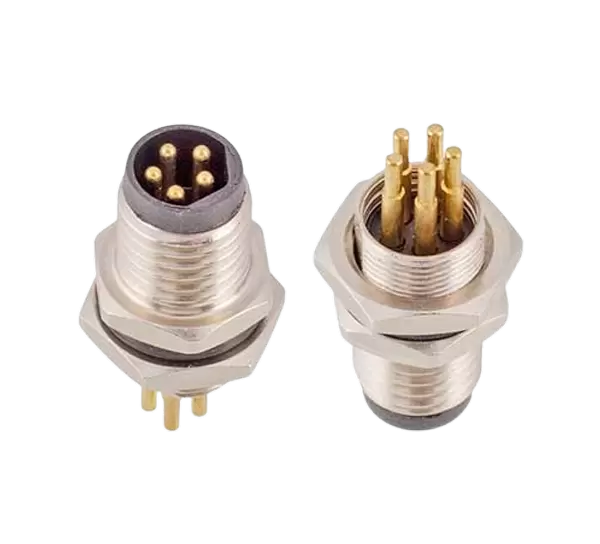

M8角度のある男性バックマウントソケット（PCB、ネジM8*1、接地タイプ）
もっと詳しく知る
M8
製品情報
MECHANICAL PARAMETERS
機械的パラメータ
| シェル材質： | 真鍮ニッケルメッキ |
| 絶縁体材質： | PA66 |
| シール材： | エポキシ樹脂・ゴム |
| 接点材質： | リン銅金メッキ/黄銅銅金メッキ |
| 成形材料： | TPU/PVC |
| 絶縁インピーダンス： | ≧100MΩ |
| 接触インピーダンス： | ≤5mΩ |
| 耐久性： | ≥500 サイクル |
| 適用温度： | -25℃～+80℃ |
| 防水グレード： | IP65/IP67 |
| 実行基準： | IEC 61076-2-104 |

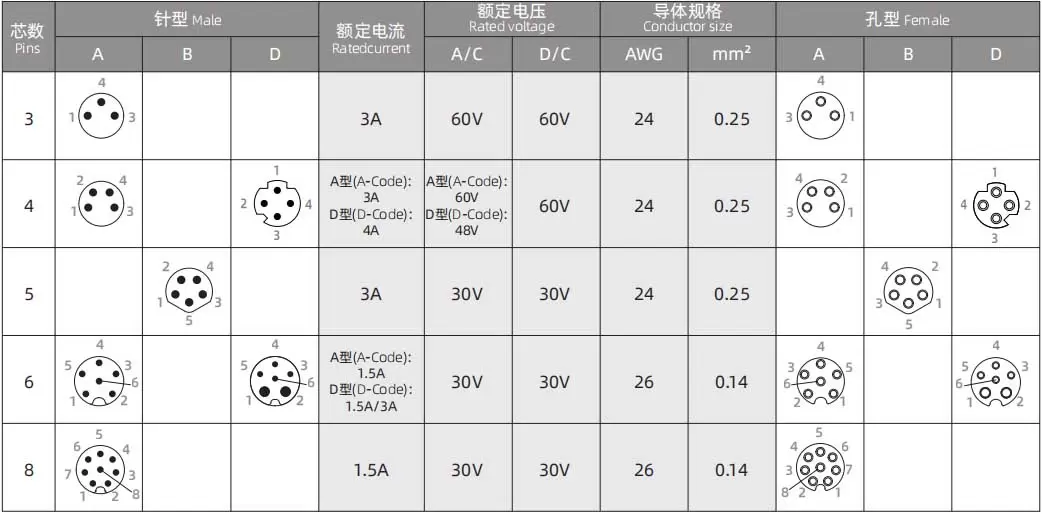

電気パラメータ
電気図
データシート

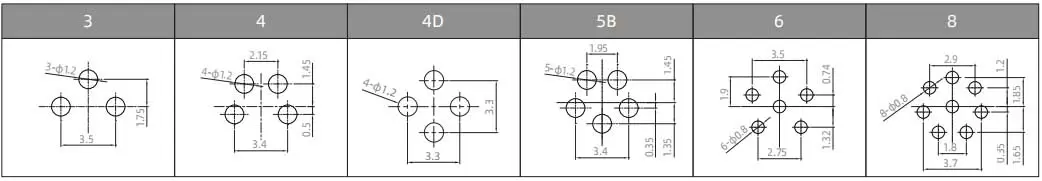

PCB ピンの配置
製品の注文
| 製品名 | スクリュー | 構造 | ピン | 製品番号 | 3Dダウンロード | 2Dダウンロード |
| M8 オス フロント マウント ソケット-3A ピン | M8×0.5 | プリント基板 | 3A | M8-P3A-GPB M8 | ||
| M8 オス フロント マウント ソケット-4A ピン | M8×0.5 | プリント基板 | 4A | M8-P4A-GPB M8 | ||
| M8 オス フロント マウント ソケット-4D ピン | M8×0.5 | プリント基板 | 4D | M8-P4D-GPB M8 | ||
| M8 オス フロント マウント ソケット-5B ピン | M8×0.5 | プリント基板 | 5B | M8-P5B-GPB M8 | ||
| M8 オス フロント マウント ソケット-6A ピン | M8×0.5 | プリント基板 | 6A | M8-P6A-GPB M8 | ||
| M8 オス フロント マウント ソケット-8A ピン | M8×0.5 | プリント基板 | 8A | M8-P8A-GPB M8 |
