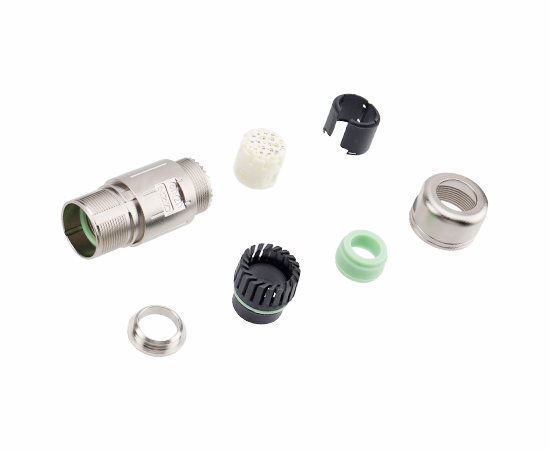

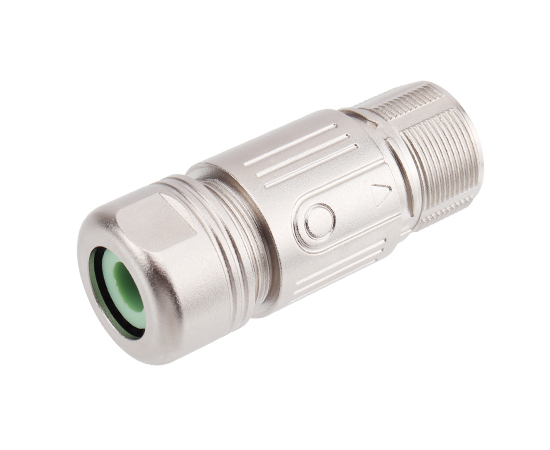

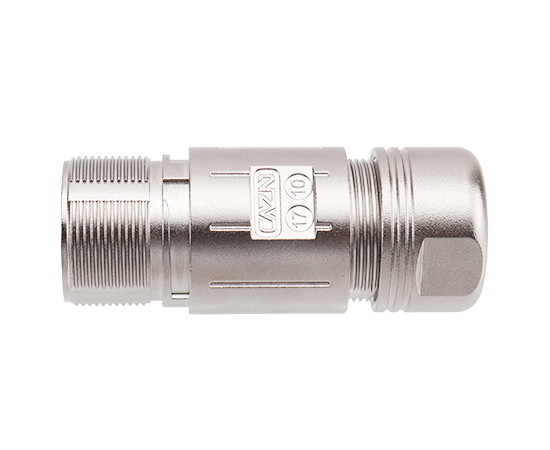

M623信号プラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | ベースニッケルメッキ |
| 絶縁材料： | PBT/PA66 |
| シーリング材料： | エポキシ樹脂/ゴム |
| 連絡先： | 真鍮/リン銅の金メッキ |
| 防水グレード： | IP67 |
| 配線範囲： | 6〜10mm |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | 500サイクル以上 |
| 該当する温度： | -40℃〜 +125℃ |
M623信号タイプの電気パラメーター
電気図

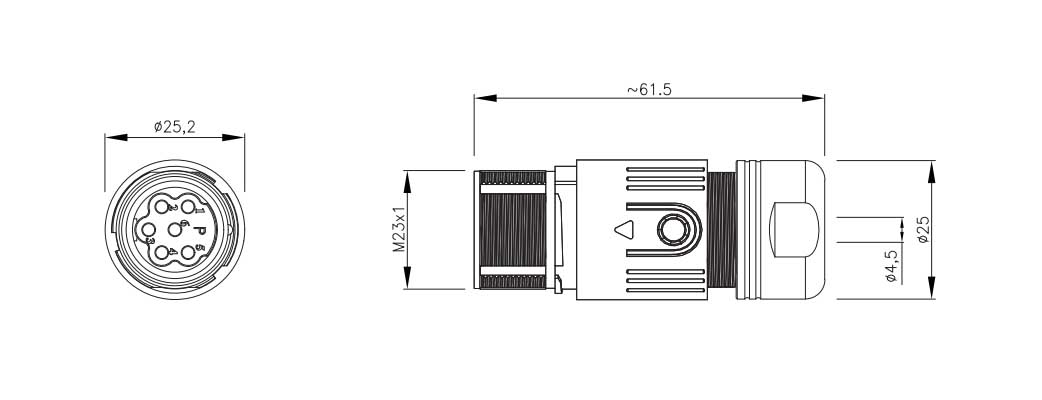

D imension描画
M623ワイヤー定義
製品の注文
| 製品名 | 製品番号Pコード | 製品番号Eコード | ピン | 3Dダウンロード | 2Dダウンロード |
| M623信号ストレート交配メスメタルアセンブルプラグ（クリンプ） | M623-S6P-GCKP11 | M623-S6E-GCKP11 | 6ピン | ||
| M623信号ストレート交配 メスメタルアセンブルプラグ（クリンプ） | M623-S7P-GCKP11 | M623-S7E-GCKP11 | 7ピン | ||
| M623信号ストレート交配 メスメタルアセンブルプラグ（クリンプ） | M623-S9P-GCKP11 | M623-S9E-GCKP11 | 9ピン | ||
| M623信号ストレート交配 メスメタルアセンブルプラグ（クリンプ） | M623-S9PP-GCKP11 | M623-S9PE-GCKP11 | 9pピン | ||
| M623信号ストレート交配 メスメタルアセンブルプラグ（クリンプ） | M623-S12P-GCKP11 | M623-S12E-GCKP11 | 12ピン | ||
| M623信号ストレート交配 メスメタルアセンブルプラグ（クリンプ） | M623-S17P-GCKP11 1 | M623-S17E-GCKP11 1 | 17ピン |
