M5男性バックマウントソケット（PCB）
もっと詳しく知る
M5
製品情報
MECHANICAL PARAMETERS
機械的パラメータ
| ハウジング材質: | ニッケルメッキ真鍮 |
| ゴム芯材： | PA66/TPU |
| シール材： | エポキシ樹脂/フッ素ゴム |
| ピンの材質: | りん青銅金メッキ/黄銅金メッキ |
| 成形材料： | ポリウレタン/PVC |
| 絶縁抵抗: | ≧100MΩ |
| 接触抵抗: | ≤5mΩ |
| プラグイン時間: | 500回以上 |
| 適用温度: | -25℃～+80℃ |
| 保護レベル: | IP65/IP67 |
| 実装基準： | IEC 61076-2-105 |
電気的パラメータ
| ピン | 男 | 定格電流 | 定格電圧 | 導体サイズ | 女性 | ||
| エアコン | D/C | AWG | mm² | ||||
| 3 |  | 1A | 60V | 60V | 26 | 0.14 |  |
| 4 |  | 1A | 60V | 60V | 26 | 0.14 |  |
電気図
寸法
配線の定義
| ピン | ワイヤーコアの色 | |
| 3ピン | ||
| 1 | BN | |
| 2 | - | |
| 3 | 部 | |
| 4 | BK | |
| ピン | ワイヤーコアの色 | |
| 4ピン | ||
| 1 | BN | |
| 2 | WH | |
| 3 | 部 | |
| 4 | BK | |
・配線定義は従来の規格に準じておりますが、契約等による場合は弊社営業までお問い合わせください。
製品の注文
| 製品名 | 製品モデル - シールド付き | 製品モデル - シールドなし | ピン | 3Dダウンロード | 2Dダウンロード |

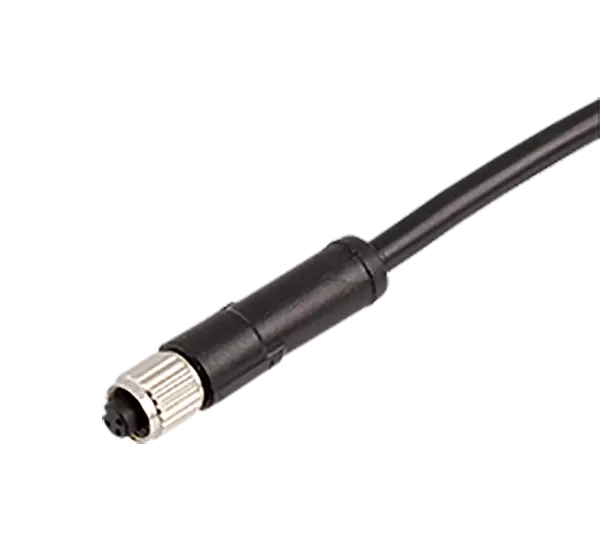

| M5ストレートメスプラグ、 3芯、xxメートル、PVC電線 | M5-S3-MWA-xxPV-S | M5-S3-MWA-xxPV | 3 | ||
| M5ストレートメスプラグ、 4芯、xxメートル、PVC電線 | M5-S4-MWA-xxPV-S | M5-S4-MWA-xxPV | 4 |
• 他の線材を選択する必要がある場合は、カスタマーサービスにご相談ください。
