M16
製品情報
機械的パラメータ
| シェル材質： | 黄銅/亜鉛合金ニッケル/黄銅ニッケルメッキ |
| 絶縁体材質： | PA66 |
| シール材： | エポキシ樹脂・ゴム |
| 接点材質： | 黄銅/リン銅金メッキ |
| 成形材料： | TPU/PVC |
| 配線範囲： | PG7:4~6mm; PG9:6~8mm |
| 接触インピーダンス： | ≤5mΩ |
| 耐久性： | ≥500 サイクル |
| 適用温度： | -25℃～+80℃ |
| 防水グレード： | IP65/IP67 |

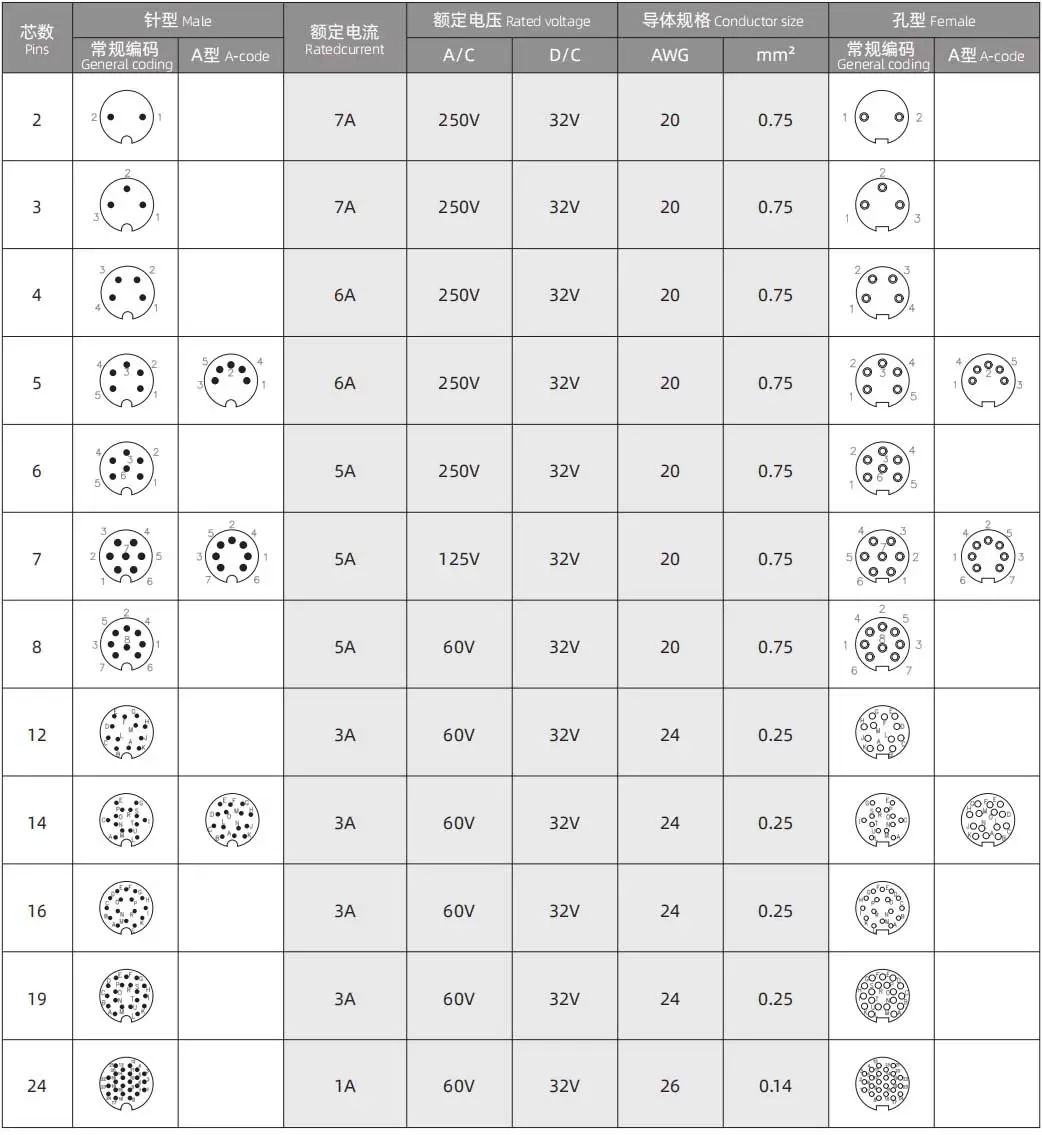

M16 電気パラメータ

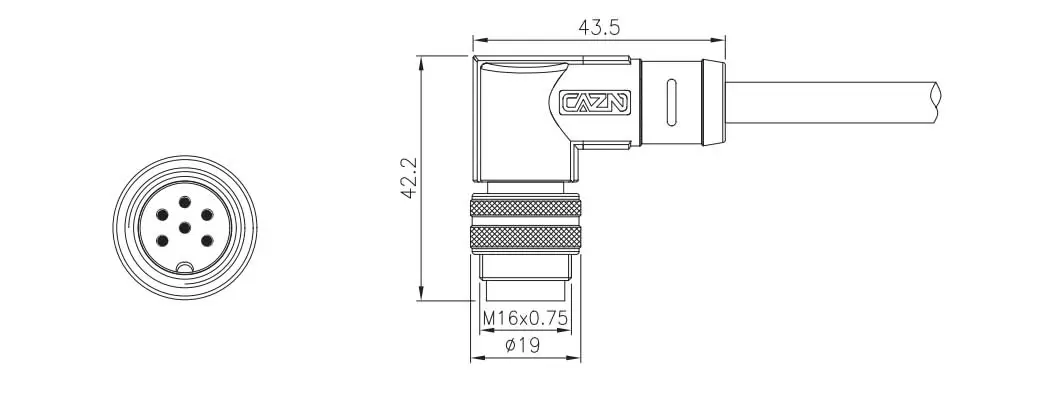

電気図
データシート
製品の注文
| 製品名 | モデル(シールド付き) | モデル(シールド無し) | ピン | 3Dダウンロード | 2Dダウンロード |
| M16 アングル オス オーバーモールド プラグ-2 ピン-xxM-PVC | M16-P2-MWD-xxPV-S | M16-P2-MWD-xxPV | 2 |
| シールド付き/シールドなし |
| M16 アングル型オス オーバーモールド プラグ-3 ピン-xxM-PVC | M16-P3-MWD-xxPV-S | M16-P3-MWD-xxPV | 3 |
|
|
| M16 アングル オスオーバーモールド プラグ-4 ピン-xxM-PVC | M16-P4-MWD-xxPV-S | M16-P4-MWD-xxPV | 4 |
|
|
| M16 アングル オス オーバーモールド プラグ-5 ピン-xxM-PVC | M16-P5-MWD-xxPV-S | M16-P5-MWD-xxPV | 5 |
|
|
| M16 アングル オス オーバーモールド プラグ-6 ピン-xxM-PVC | M16-P6-MWD-xxPV-S | M16-P6-MWD-xxPV | 6 |
|
|
| M16 アングル オス オーバーモールド プラグ-7 ピン-xxM-PVC | M16-P7-MWD-xxPV-S | M16-P7-MWD-xxPV | 7 |
|
|
| M16 アングル型オス オーバーモールド プラグ-8 ピン-xxM-PVC | M16-P8-MWD-xxPV-S | M16-P8-MWD-xxPV | 8 |
|
|
| M16 アングル オス オーバーモールド プラグ-12 ピン-xxM-PVC | M16-P12-MWD-xxPV-S | M16-P12-MWD-xxPV | 12 |
|
|
| M16 アングル オス オーバーモールド プラグ-14 ピン-xxM-PVC | M16-P14-MWD-xxPV-S | M16-P14-MWD-xxPV | 14 |
|
|
| M16 アングル オス オーバーモールド プラグ-16 ピン-xxM-PVC | M16-P16-MWD-xxPV-S | M16-P16-MWD-xxPV | 16 |
|
|
| M16 アングル オス オーバーモールド プラグ-19 ピン-xxM-PVC | M16-P19-MWD-xxPV-S | M16-P19-MWD-xxPV | 19 |
|
|
| M16 アングル オス オーバーモールド プラグ-24 ピン-xxM-PVC | M16-P24-MWD-xxPV-S | M16-P24-MWD-xxPV | 24 |
|
|
| M16 アングル型オス オーバーモールド プラグ-5APins-xxM-PVC | M16-P5A-MWD-xxPV-S | M16-PA-MWD-xxPV | 5A |
|
|
| M16 アングル型オス オーバーモールド プラグ-7APins-xxM-PVC | M16-P7A-MWD-xxPV-S | M16-P7A-MWD-xxPV | 7A |
|
|
| M16 アングル型オス オーバーモールド プラグ-14APins-xxM-PVC | M16-P14A-MWD-xxPV-S | M16-P14A-MWD-xxPV | 14A |
|
|
*他のワイヤーを選択する必要がある場合は、カスタマーサービスにご相談ください。
