M14男性バックマウントソケット（PCB）
もっと詳しく知る
M14
製品情報
MECHANICAL PARAMETERS
技術的パラメータ
| シェル材質 | 黄銅ニッケルメッキ/亜鉛合金ニッケル/PA+GF |
| 絶縁体材料 | PA66 |
| シール材 | エポキシ樹脂・ゴム |
| 接点材質 | 黄銅/リン銅金メッキ |
| 成形材料 | TPU/PVC |
| 絶縁インピーダンス | ≧100mΩ |
| 接触インピーダンス | ≤ 5mΩ |
| 耐久性 | ≥ 500 サイクル |
| 適用温度 | -25℃～+80℃ |
| 防水 | IP65/IP67 |
| エグゼクティブスタンダード | IPC-A-620 |

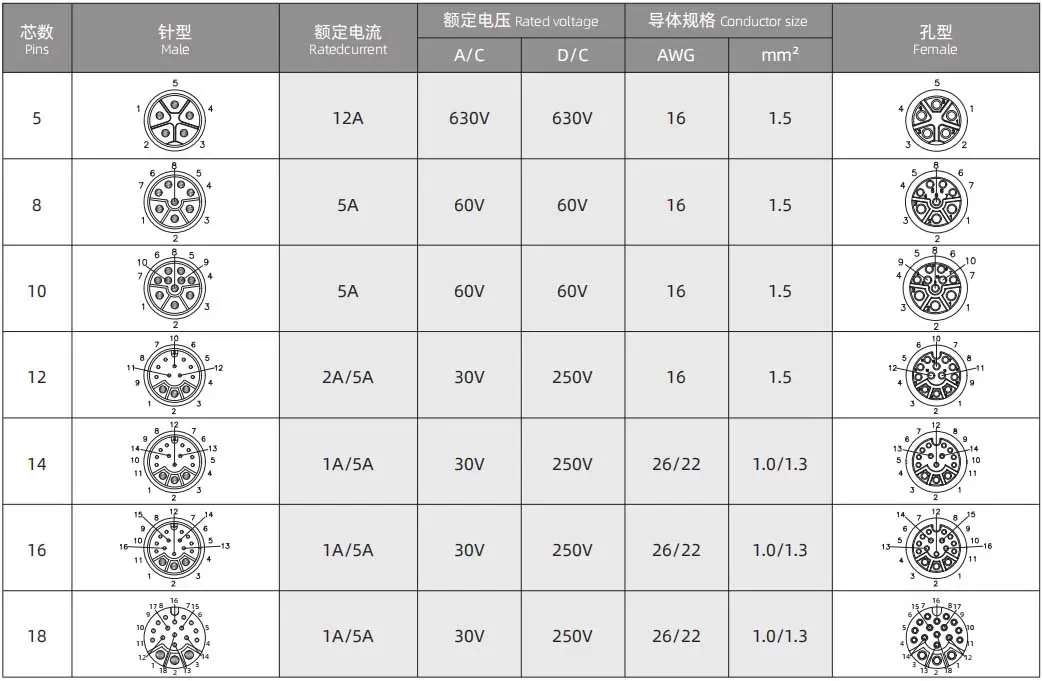

電気的パラメータ
電気図

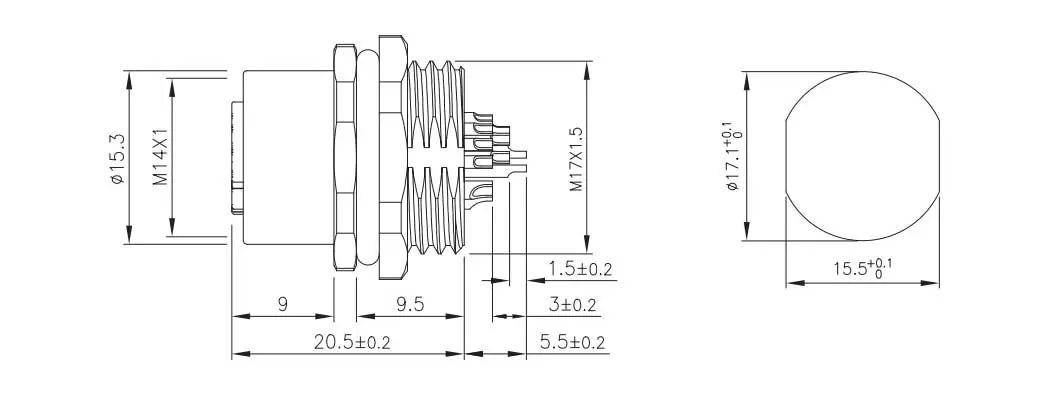

寸法

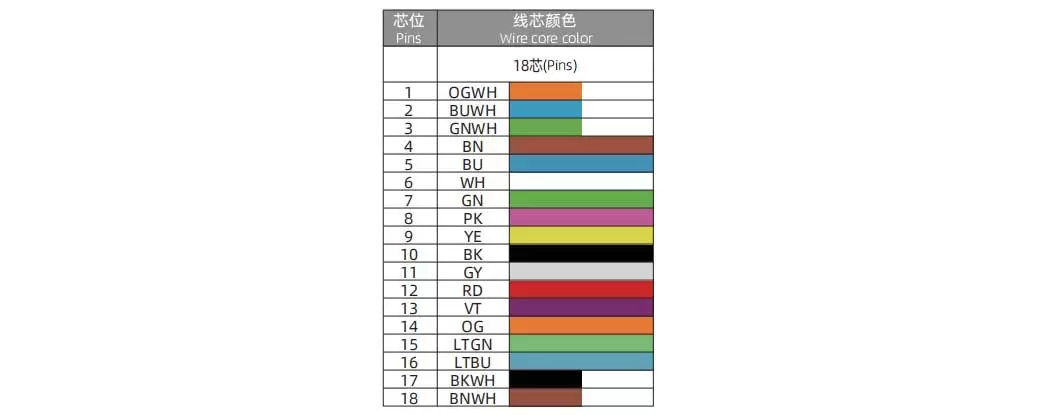

配線の定義
製品の注文
| 製品名 | 製品名 | 3Dダウンロード | 2Dダウンロード |

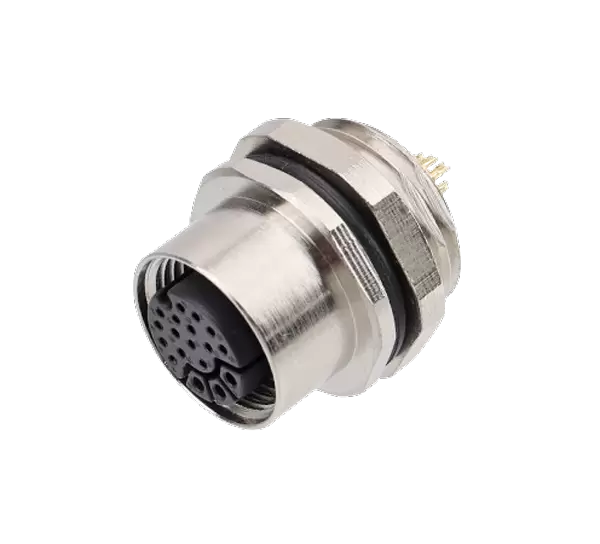

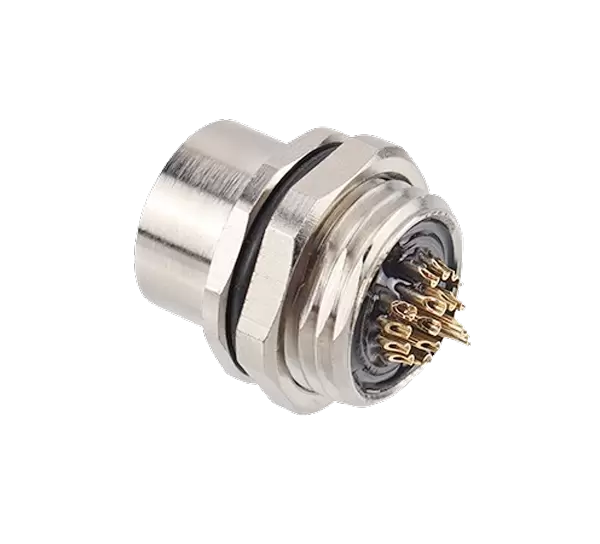

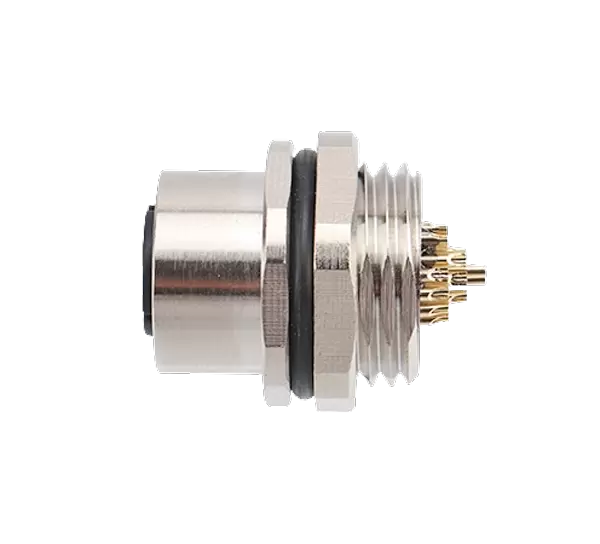

| M14 メス フロント マウント ソケット - はんだ付け - 18 ピン | M14-S18-GWB M17 |
|
|
