ホーム / 製品 / 耐久性の高いコネクタ / インサート / HA-016 ネジ接続 HA-016-M
インサート
製品情報
MECHANICAL PARAMETERS
技術的パラメータ
| 仕様： | DIN EN 60 664 / DIN EN 61 984 |
| 定格電流： | 10A |
| 相対定格電圧: | 230V/250V |
| 相間定格電圧： | 400V |
| 定格パルス電圧: | 4kV |
| 汚染の程度: | 3 |
| UL/CSAに基づく定格電圧: | 600V |
| 絶縁抵抗： | ≧1010Ω |
| 材料： | ポリカーボネート/銅合金 |
| 使用温度範囲： | -40℃～+125℃ |
| 難燃グレード： | V0 |
| プラグ抜き可能時間： | ≥500 |
| 表面処理： | 硬質金メッキ / 硬質銀メッキ |
| 接触抵抗： | ≤1mΩ |
| 電線仕様(AWG)： | 1.0～2.5mm2(18～14) |
| 締め付ける瞬間： | 0.25N・m |

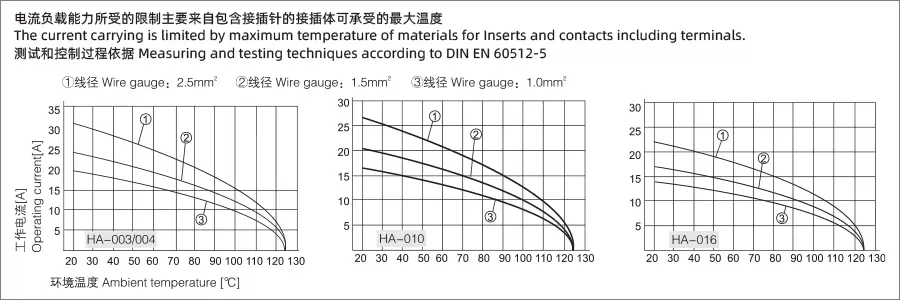

電流容量
電気図

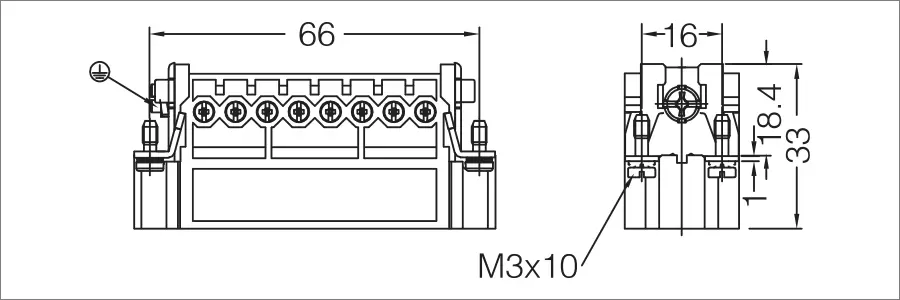

寸法
製品の注文
タイプ | 名前 | 定格電圧 | 定格電流 | 連絡先番号 | 3Dアップロード | 2Dアップロード |
HA-016-M | HA 小インサートネジ 16+PE オス | 230V | 16A | 16+PE | ||
HA-016-F | HA 小インサートネジ 16+PE メス | 230V | 16A | 16+PE |
