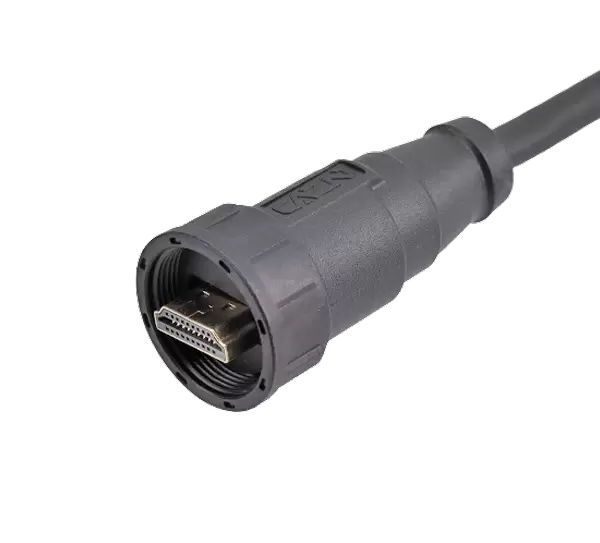

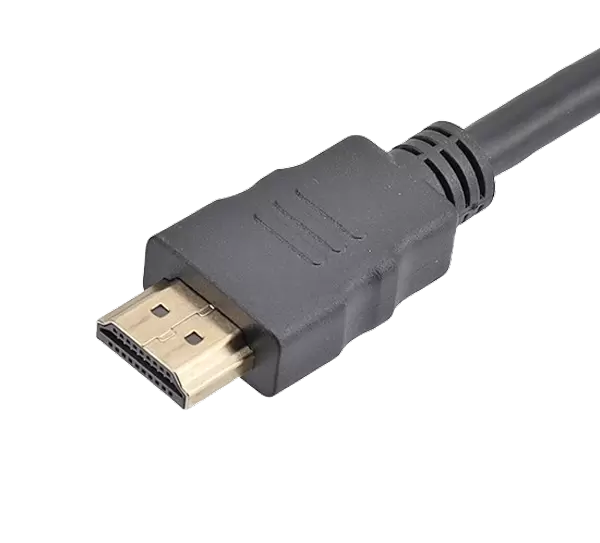

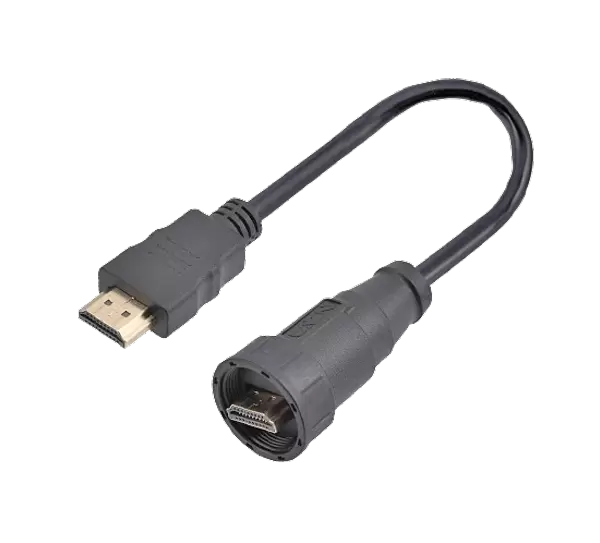

HDMI
製品情報
機械的パラメータ
| プラスチック材質： | PA66、ナイロン、強化ナイロン、シリコン |
| 金属材質： | 銅金メッキ |
| カップリング： | ネジロック(T) |
| 終了方法: | はんだ、溶接板 |
| 接触抵抗： | 30mΩ |
| 耐久性： | ≥10000(サイクル) |
| 絶縁抵抗： | ≧100mΩ DC500V |
| 適用温度： | -40℃～+105℃ |
| 定格電流： | 50mA |
| 防水グレード: | IP67 |
| 仕様 | 13/16"-28UNS |
電気図

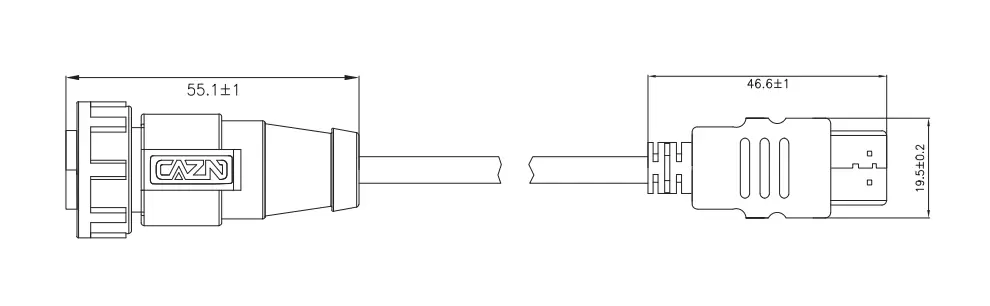

寸法
製品の注文
| 製品名 | 仕様 | ケーブル | シールド | 部品番号 | 3Dダウンロード | 2Dダウンロード |
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-2K | PVC | はい | E13T-MH2-MWA/NWA-xxPV-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-2K | PVC | いいえ | E13T-MH2-MWA/NWA-xxPV | ||
HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-2K | PU | はい | E13T-MH2-MWA/NWA-xxPU-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-2K | PU | いいえ | E13T-MH2-MWA/NWA-xxPU | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-2K | PE | はい | E13T-MH2-MWA/NWA-xxPE-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-2K | PE | いいえ | E13T-MH2-MWA/NWA-xxPE | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-4K | PVC | はい | E13T-MH4-MWA/NWA-xxPV-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-4K | PVC | いいえ | E13T-MH4-MWA/NWA-xxPV | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-4K | PU | はい | E13T-MH4-MWA/NWA-xxPU-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-4K | PU | いいえ | E13T-MH4-MWA/NWA-xxPU | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-4K | PE | はい | E13T-MH4-MWA/NWA-xxPE-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-4K | PE | いいえ | E13T-MH4-MWA/NWA-xxPE | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-8K | PVC | はい | E13T-MH8-MWA/NWA-xxPV-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-8K | PVC | いいえ | E13T-MH8-MWA/NWA-xxPV | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-8K | PU | はい | E13T-MH8-MWA/NWA-xxPU-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-8K | PU | いいえ | E13T-MH8-MWA/NWA-xxPU | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-8K | PE | はい | E13T-MH8-MWA/NWA-xxPE-S | ||
| HDMI Str.オス - Str.オス ケーブル プラグ (ネジ付き)-xxM | HDMI-8K | PE | いいえ | E13T-MH8-MWA/NWA-xxPE |
※その他のワイヤーを選択する必要がある場合は、カスタマーサービスまでご相談ください。
ダウンロード
| 製品カタログ | CAZN-欧州規格製品選定マニュアル |
| CAZN比例弁コネクタマニュアル | ビュー |
| CAZN Zhengcheng 振動センサー コネクタ マニュアル | ビュー |
| CAZN Zhengcheng - ヘビーデューティ選択マニュアル - H2023-2 | ビュー |
| CAZN Zhengcheng プラスチック防水コネクタ選択パンフレット-E2024-1 | ビュー |
| CAZN Zhengcheng プッシュプル セルフロック シリーズ選択マニュアル T2023-2 | ビュー |
| CAZN Zhengcheng 欧州標準コネクタ選択パンフレット-M2023-2 | ビュー |
| CAZN Zhengcheng-RJ45 産業用ネットワーク信号プラグ-2023-2 | ビュー |
| CAZN Zhengcheng NMEA 特殊コネクタ-N2023-1 | ビュー |
| CAZN Zhengcheng 米国標準コネクタ-26482-MD2023-1 | ビュー |
| CAZN-RJ45 産業用ネットワーク信号プラグ-2023-2-英語版 | ビュー |
| CAZN-比例弁専用コネクタ 23-1-英語版 | ビュー |
| CAZN-振動センサー用コネクタ 23-1-英語版 | ビュー |
無料のコネクタ サンプルを入手するには、お問い合わせください
通常の製品は、お客様のニーズに応じてテスト用の無料サンプルを提供することができ、
また、お客様の特別なニーズに応じてカスタマイズされた仕様と材料を提供することもできます。
