EDB4プラグ
製品情報
MECHANICAL PARAMETERS

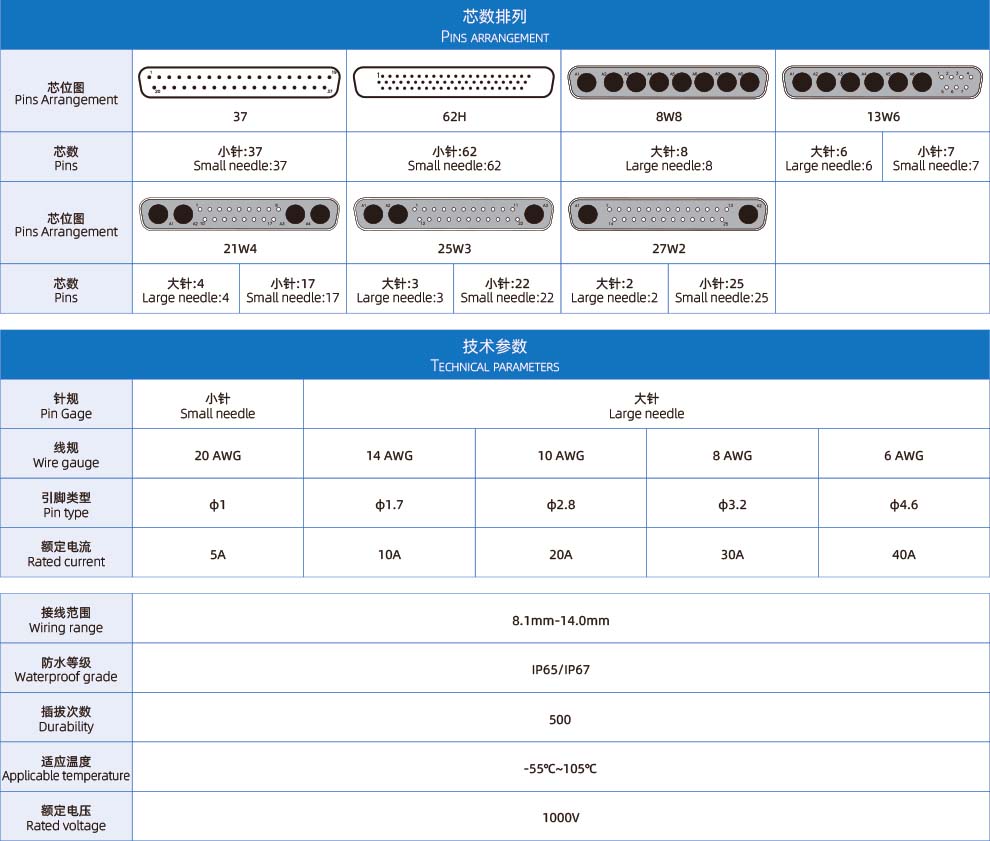

製品パラメーター
| 定格現在： | 10a/20a/30a/40a |
| 定格電圧： | 1000 V |
| 耐電圧： | 500 V |
| 絶縁抵抗： | 5000MΩ |
| 連絡先抵抗： | 10MΩ |
| 引っ張ってプラグを抜く： | 製品はIEC60807-3に準拠しています |
| 配線バウンド： | 8mm〜14mm |
| 耐久性： | ≥500（サイクル） |
| 適用される温度： | 55℃〜 +105℃ |
| 製品サイズ： | 4つの異なるシェルサイズのSize1、2、3、4 |
| 防水グレード： | IP65/IP67 |
電気図

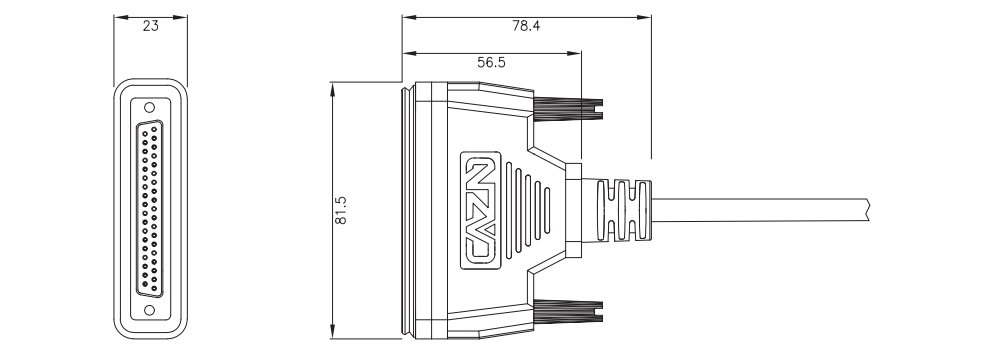

D imension描画
製品の注文
| 製品名 | ピン | マックスPI ワイヤーゲージ | 定格電流 | モデルシールド | 3Dダウンロード | 2Dダウンロード |
EDB4-STRAIGHTメスオーバーモールドプラグ | 37 | 20 AWG | 5a | E-DB4-F37-MWA-1PV-S | ||
EDB4-STRAIGHTメスオーバーモールドプラグ | 62H | 20 AWG | 5a | E-DB4-F62H-MWA-1PV-S |
*他のコロケーションやワイヤーを注文する必要がある場合は、カスタマーサービスに相談してください
