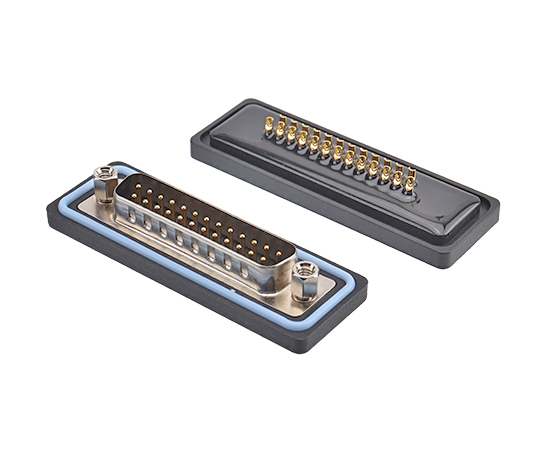

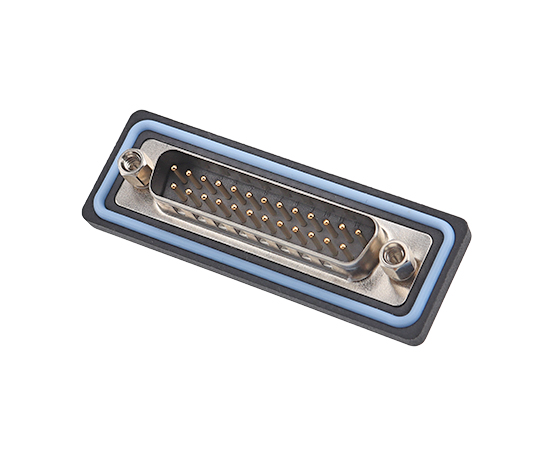

EDB3ソケット
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| 定格現在： | 10a/20a/30a/40a |
| 定格電圧： | 1000 V |
| 耐電圧： | 500 V |
| 絶縁抵抗： | 5000MΩ |
| 連絡先抵抗： | 10MΩ |
| 引っ張ってプラグを抜く： | 製品はIEC60807-3に準拠しています |
| 配線バウンド： | 8mm〜14mm |
| 耐久性： | ≥500（サイクル） |
| 適用される温度： | 55℃〜 +105℃ |
| 製品サイズ： | 4つの異なるシェルサイズのSize1、2、3、4 |
| 防水グレード： | IP65/IP67 |
電気図

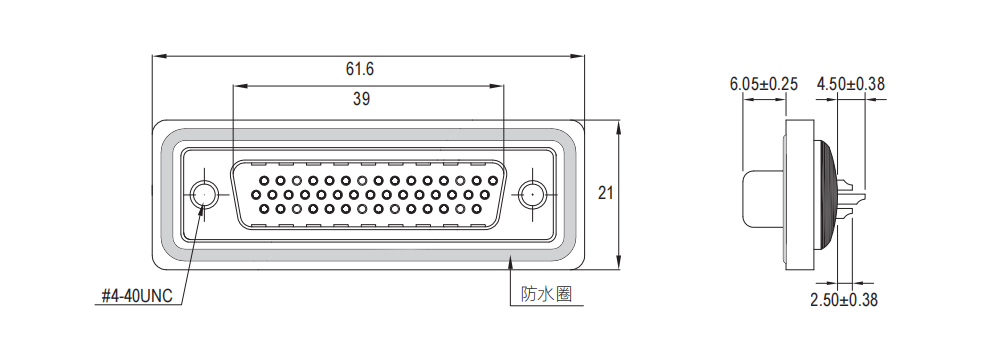

D imension描画
製品の注文
| 製品名 | ピン | マックスPI ワイヤーゲージ | 定格電流 | モデルシールド | 3Dダウンロード | 2Dダウンロード |
EDB3-Straight Male Socket | 25 | 20 AWG | 5a | E-DB3-M25-PWA-N | ||
EDB3-Straight Male Socket | 44h | 20 AWG | 5a | E-DB3-M44H-PWA-N | ||
| EDB3-まっすぐな男性ソケット | 5W5 | 10 AWG | 20a | E-DB3-M5W5-PWA10-N | ||
| EDB3-まっすぐな男性ソケット | 9W4 | 10 AWG | 20a | E-DB3-M9W4-PWA10-N | ||
| EDB3-まっすぐな男性ソケット | 13W3 | 10 AWG | 20a | E-DB3-M13W3-PWA10-N | ||
| EDB3-まっすぐな男性ソケット | 17W2 | 10 AWG | 20a | E-DB3-M17W2-PWA10-N | ||
| EDB3-まっすぐな男性ソケット | 21W1 | 10 AWG | 20a | E-DB3-M21W1-PWA10-N |
*他のコロケーションやワイヤーを注文する必要がある場合は、カスタマーサービスに相談してください
