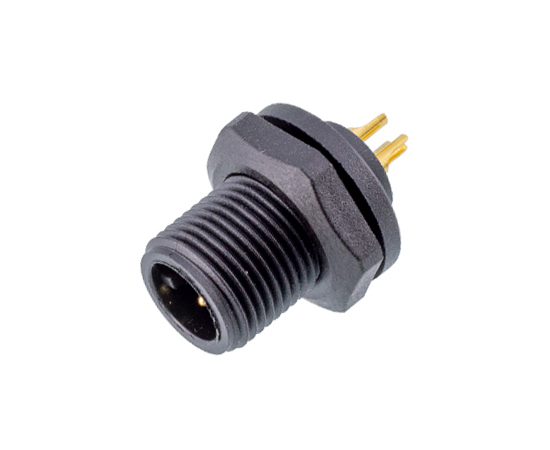

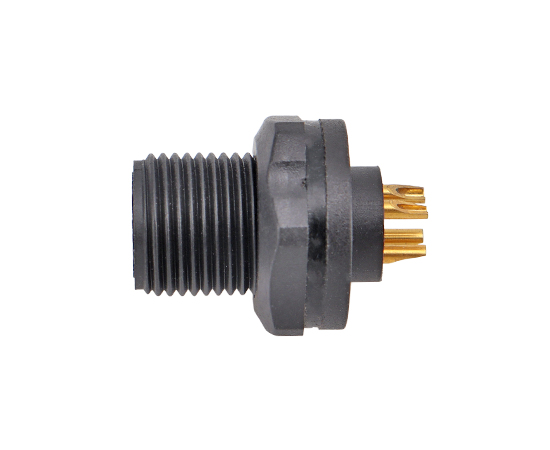

ホーム / 製品 / Eコネクタ / E7 / ソケット（スレッド） / E7オスバックマウントはんだレセプタクル（ねじれ）
ソケット（スレッド）
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| シェル素材： | 熱可塑性プラスチックPA66、火炎遅れとグレード：V-0 |
| 連絡先： | 真鍮/リン銅の金メッキ |
| シーリング材料： | エポキシ樹脂/ゴム |
| カップリング： | スレッド（t）;銃剣（b） |
| 終了方法： | 半田 |
| 断熱インピーダンス： | ≥100MΩ |
| インピーダンスに連絡する： | ≤5MΩ |
| 耐久性： | ≥500サイクル |
| 該当する温度： | -25 ℃〜 +105℃ |
| 防水グレード： | IP67、IP68 |
| ケーブルの直径： | 3.5mm〜6.8mm |
| ネジのサイズ： | 7/16 "-28Uns |

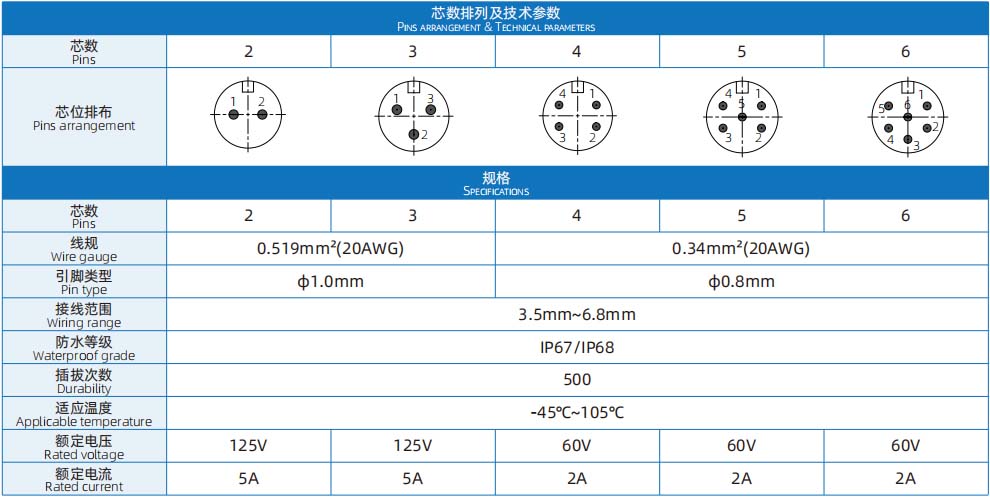

E7電気パラメーター
電気図

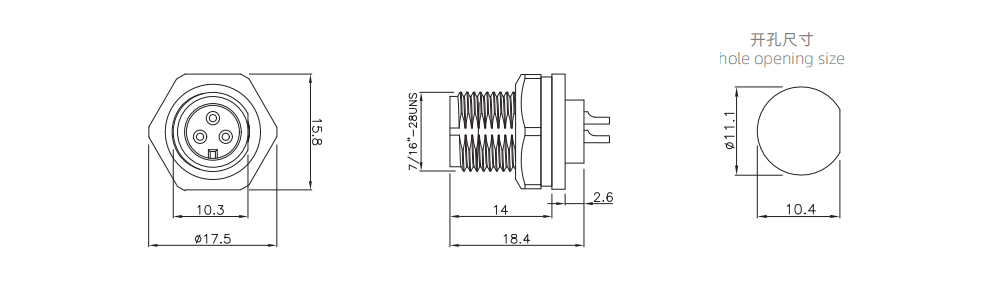

D imension描画
製品の注文
| 製品名 | 定格電圧 | 定格電流 | p/n | ピン | 3Dダウンロード | 2Dダウンロード |
| E7オスバックマウントはんだレセプタクル（ねじれ） | 125V | 5a | E7T-P2-PWF | 2 | ||
| E7オスバックマウントはんだレセプタクル（ねじれ） | 125V | 5a | E7T-P3-PWF | 3 | ||
| E7オスバックマウントはんだレセプタクル（ねじれ） | 60V | 2a | E7T-P4-PWF | 4 | ||
| E7オスバックマウントはんだレセプタクル（ねじれ） | 60V | 2a | E7T-P5-PWF | 5 | ||
| E7オスバックマウントはんだレセプタクル（ねじれ） | 60V | 2a | E7T-P6-PWF | 6 |
