E13
製品情報
機械的パラメータ
| シェル素材: | 熱可塑性プラスチック PA66、難燃グレード: V-0 |
| 接触材質： | 銅金メッキ |
| カップリング: | スレッド (T);バヨネット(B) |
| 終了方法: | 半田 |
| 半田： | ≥500 サイクル |
| 絶縁抵抗: | ≧2000mΩ |
| 適用温度: | -40℃～+105℃ |
| 配線範囲： | 6.0mm～10.0mm |
| 防水グレード: | IP67、IP68 |
| 仕様: | 13/16"-28UNS |

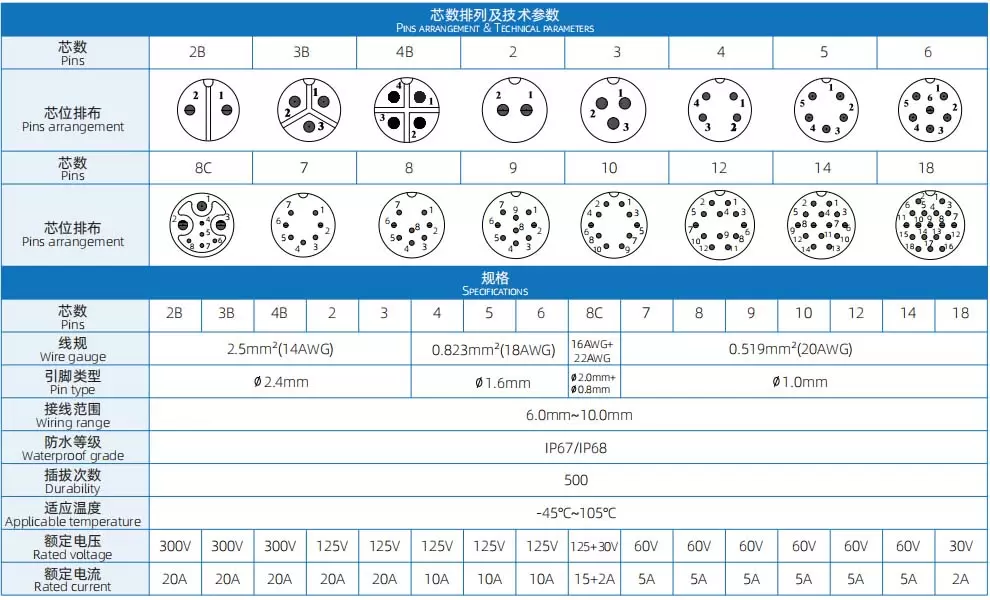

電気的パラメータ
電気図

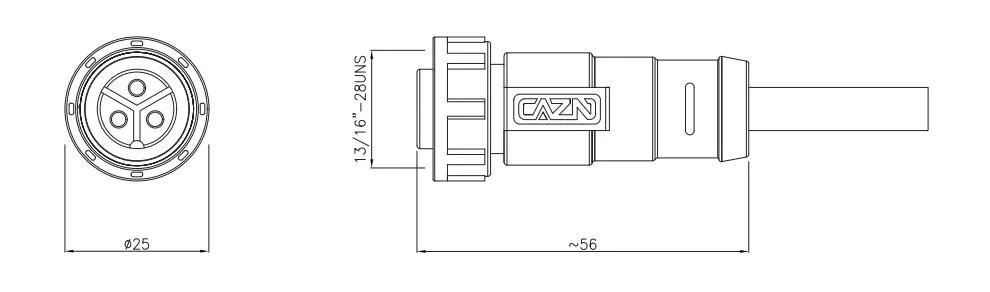

寸法
製品の注文
| 製品名 | ピン | 部品番号 | 3Dダウンロード | 2Dダウンロード |
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 2 | E13T-S2-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 3 | E13T-S3-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 4 | E13T-S4-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 5 | E13T-S5-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 6 | E13T-S6-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 7 | E13T-S7-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 8 | E13T-S8-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 9 | E13T-S9-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 10 | E13T-S10-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 12 | E13T-S12-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 14 | E13T-S14-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 2B | E13T-S2B-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 3B | E13T-S3B-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 4B | E13T-S4B-MWA-xxPV | ||
| E13 ストレート メス オーバーモールド プラグ (ネジ付き)-xxM-PVC | 8C | E13T-S8C-MWA-xxPV |
