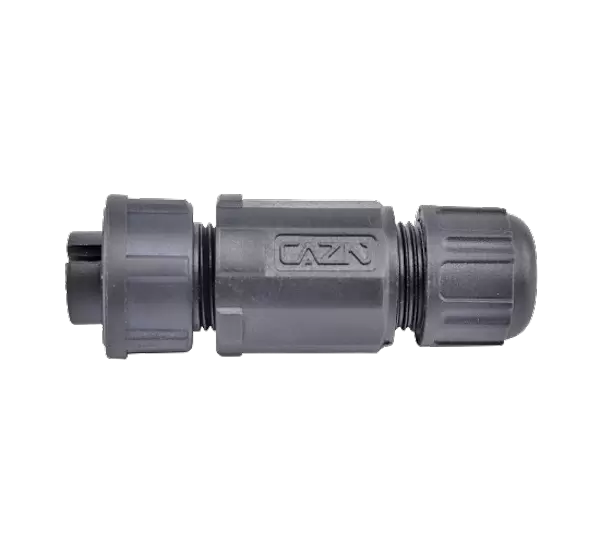

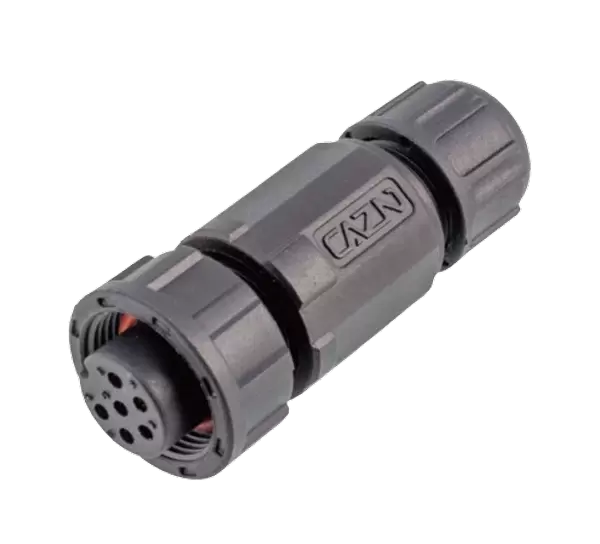

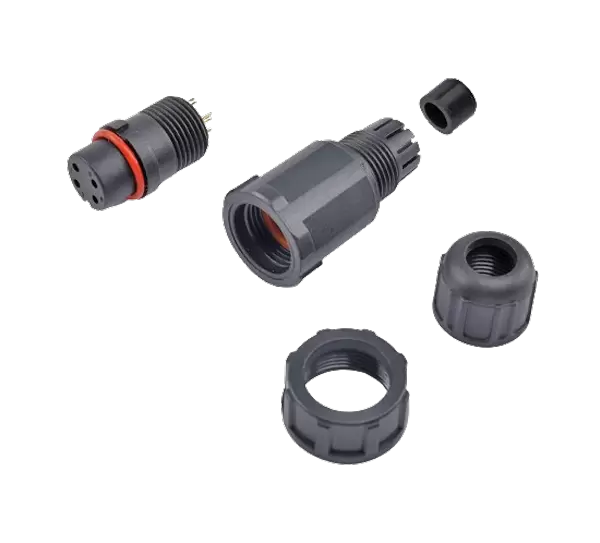

E10 ストレートメス現場取り付け可能プラグ (ネジ付き)

プラスチック防水コネクタ/ E10 シリーズタイプ: 現場で取り付け可能なストレートプラグ性別: メスカップリング: ネジ式 (T) 終端: はんだ芯数: 2、3、4、5、6、7、8、10、12 ピンシールド: なし認証: CE RoHS

Pins:
2 3 4 5 6 7 8 10 12
Rated Current:
10A 5A 2A
Rated Voltage:
300V 125V 60V 30V

問い合わせ DOWNLOAD

ダウンロード

製品情報

機械的パラメータ

シェル素材:	熱可塑性プラスチック PA66、難燃グレード: V-0
接触材質：	黄銅/リン銅金メッキ
カップリング:	スレッド (T);バヨネット(B)
終了方法:	半田
耐久性:	≥500(サイクル)
絶縁抵抗:	2000mΩ
適用温度:	-40℃～+105℃
ケーブル直径:	4.0mm～8.0mm
防水グレード:	IP67、IP68
ネジサイズ	5/8"-27UNS

電気的パラメータ

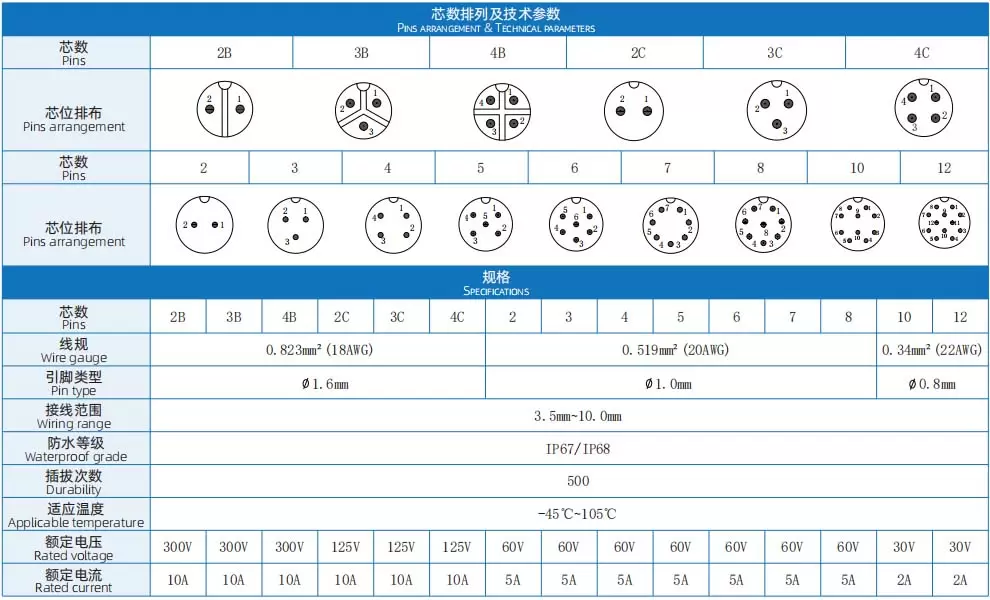

電気図

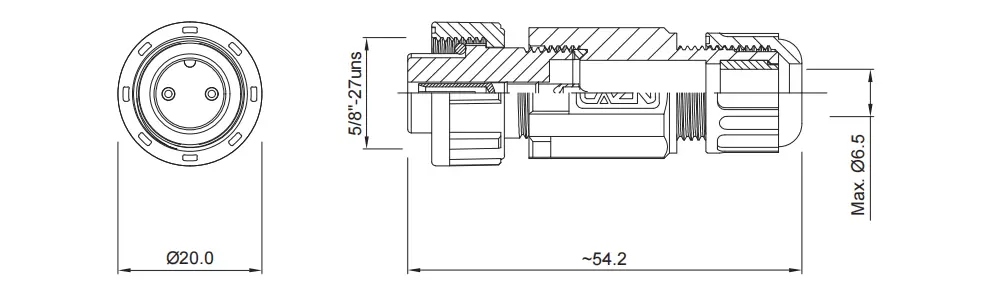

寸法

製品の注文

製品名	定格電圧	定格電流	ピン	部品番号	3Dダウンロード	2Dダウンロード
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	300V	10A	2B	E10T-S2B-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	300V	10A	3B	E10T-S3B-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	300V	10A	4B	E10T-S4B-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	125V	10A	2C	E10T-S2C-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	125V	10A	3C	E10T-S3C-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	125V	10A	4C	E10T-S4C-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	60V	5A	2	E10T-S2-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	60V	5A	3	E10T-S3-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	60V	5A	4	E10T-S4-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	60V	5A	5	E10T-S5-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	60V	5A	6	E10T-S6-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	60V	5A	7	E10T-S7-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	60V	5A	8	E10T-S8-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	30V	2A	10	E10T-S10-PWA06	↓	↓
E10 ストレートメス現場取り付け可能プラグ (ネジ付き)	30V	2A	12	E10T-S12-PWA06	↓	↓
