E-DB

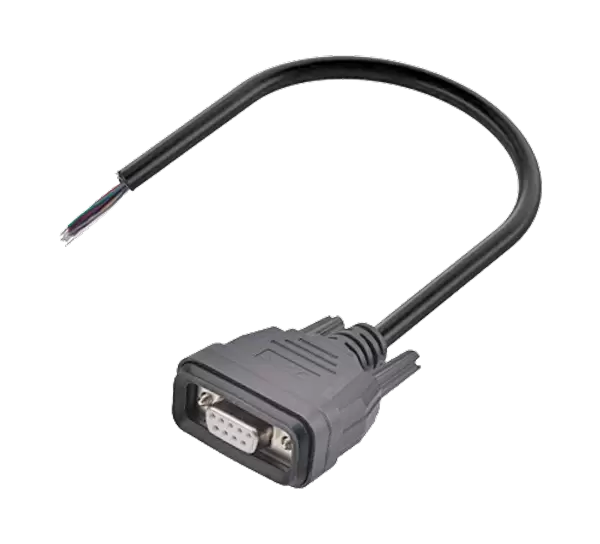

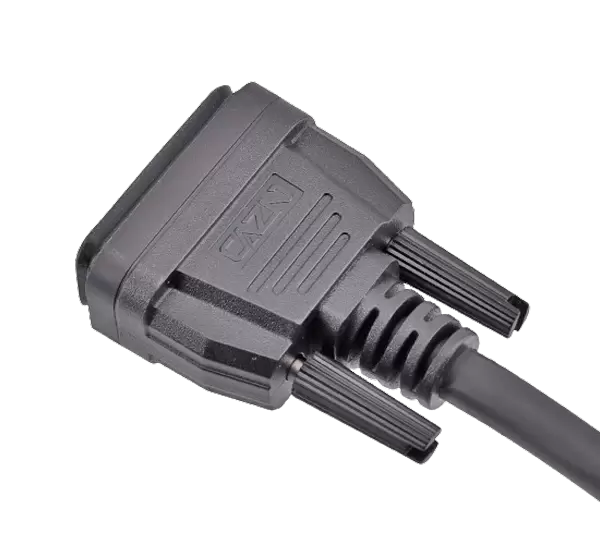

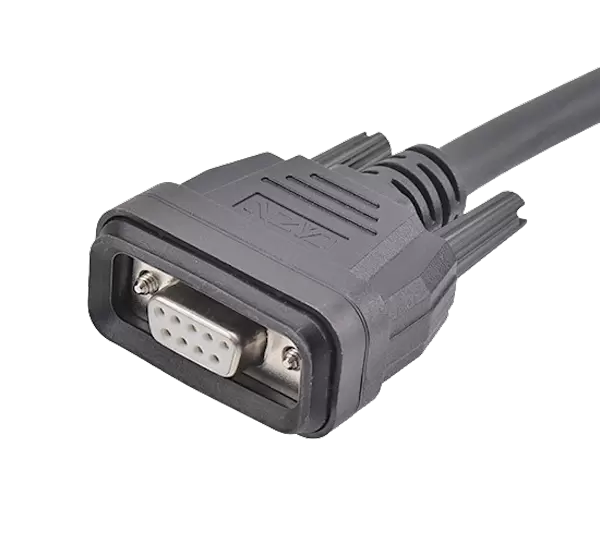

製品情報
製品パラメータ
| 定格電流： | 10A/20A/30A/40A |
| 定格電圧： | 1000V |
| 耐電圧： | 500V |
| 絶縁インピーダンス： | 5000MΩ |
| 接触インピーダンス： | 10mΩ |
| 引張力： | IEC60807-3に準拠した製品 |
| 配線範囲： | 8mm～14mm |
| 耐久性： | 500回以上 |
| 適用温度： | -55℃～+105℃ |
| シェル材質： | 熱可塑性PA66、難燃グレード：V-0 |
| 防水グレード： | IP65/IP67 |
| 製品の準拠： | CECC 7501-802.IEC 60807-3 |

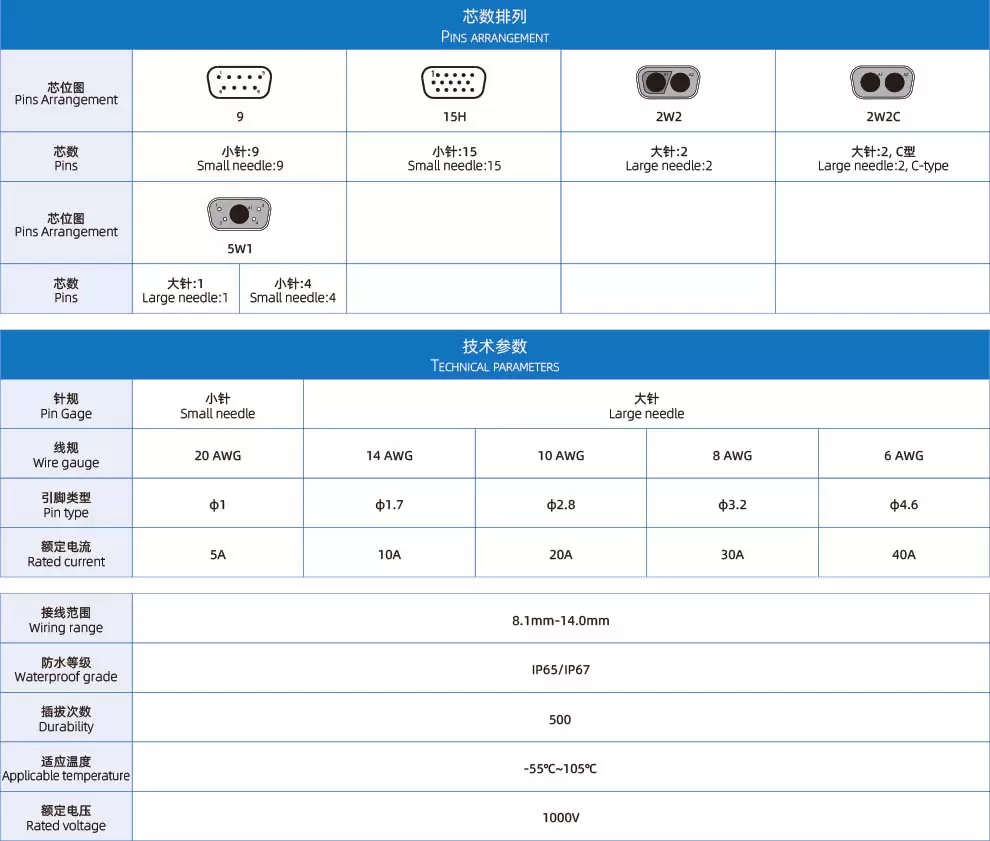

電気パラメータ
電気図

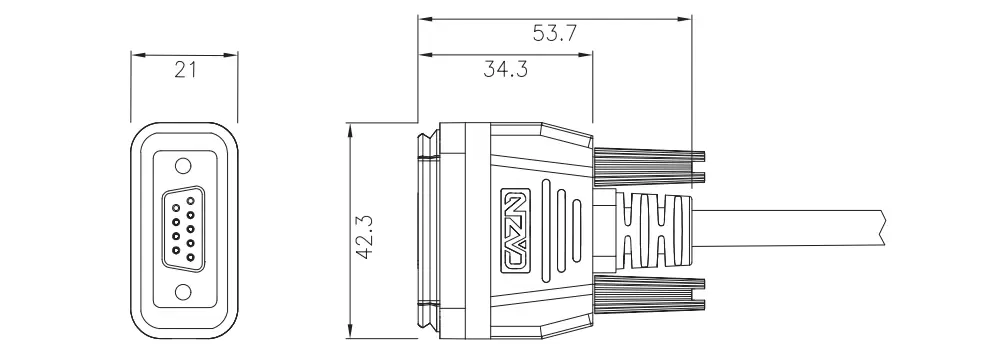

寸法
製品の注文
| 製品名 | ピン | マックス・パイ ワイヤーゲージ | 定格電流 | モデルシールド | モデル - シールドなし | 3Dダウンロード | 2Dダウンロード |
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 9 | 20AWG | 5A | EDB1-F9-MWA-xPV-S | EDB1-F9-MWA-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 15時間 | 20AWG | 5A | EDB1-F15H-MWA-xPV-S | EDB1-F15H-MWA-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2 | 20AWG | 5A | EDB1-F2W2-MWA-xPV-S | EDB1-F2W2-MWA-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2C | 20AWG | 5A | EDB1-F2W2C-MWA-xPV-S | EDB1-F2W2C-MWA-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 5W1 | 20AWG | 5A | EDB1-F5W1-MWA-xPV-S | EDB1-F5W1-MWA-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2 | 14AWG | 10A | EDB1-F2W2-MWA14-xPV-S | EDB1-F2W2-MWA14-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2C | 14AWG | 10A | EDB1-F2W2C-MWA14-xPV-S | EDB1-F2W2C-MWA14-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 5W1 | 14AWG | 5A/10A | EDB1-F5W1-MWA14-xPV-S | EDB1-F5W1-MWA14-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2 | 10AWG | 20A | EDB1-F2W2-MWA10-xPV-S | EDB1-F2W2-MWA10-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2C | 10AWG | 20A | EDB1-F2W2C-MWA10-xPV-S | EDB1-F2W2C-MWA10-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 5W1 | 10AWG | 5A/20A | EDB1-F5W1-MWA10-xPV-S | EDB1-F5W1-MdA10-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2 | 8AWG | 30A | EDB1-F2W2-MWA08-xPV-S | EDB1-F2W2-MWA08-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2C | 8AWG | 30A | EDB1-F2W2C-MWA08-xPV-S | EDB1-F2W2C-MWA08-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 5W1 | 8AWG | 5A/30A | EDB1-F5W1-MWA08-xPV-S | EDB1-F5W1-MWA08-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2 | 6AWG | 40A | EDB1-F2W2-MWA06-xPV-S | EDB1-F2W2-MWA06-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 2W2C | 6AWG | 40A | EDB1-F2W2C-MWA06-xPV-S | EDB1-F2W2C-MWA06-xPV | ||
| EDB1-ストレート メス オーバーモールド プラグ-xxm-PVC | 5W1 | 6AWG | 5A/40A | EDB1-F5W1-MWA06-xPV-S | EDB1-F5W1-MWA06-xPV |
※その他のワイヤーを選択する必要がある場合は、カスタマーサービスまでご相談ください。
