ケーブルプラグ
製品情報
MECHANICAL PARAMETERS
製品パラメーター
| プラスチック材料： | PA66、ナイロン、強化ナイロン、シリコン |
| 金属素材： | 銅の金メッキ |
| カップリング： | ねじれ（t）;銃剣（b） |
| 終了方法： | はんだ、溶接プレート |
| 連絡先抵抗： | 30MΩ |
| 耐久性： | ≥500（サイクル） |
| 絶縁抵抗： | ≥100MΩDC500V |
| 定格現在： | 50 Ma |
| 適用される温度： | -40℃〜 +105℃ |
| 仕様： | 13/16 "-28uns |
| 防水グレード： | IP67 |
電気図

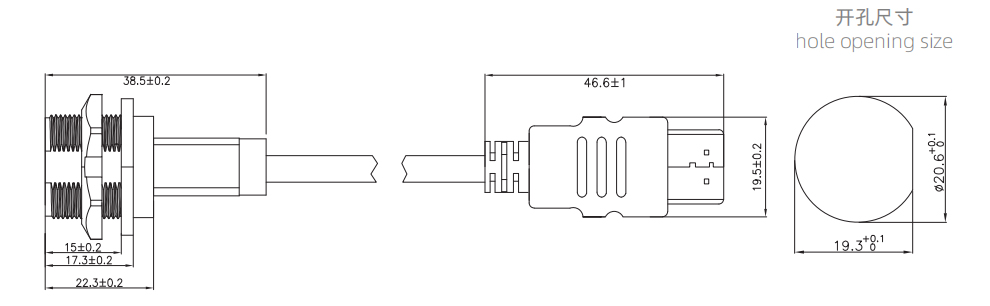

D imension描画
製品の注文
| 製品名 | 基準 | ワイヤーの長さ | p/n | 3Dダウンロード | 2Dダウンロード |

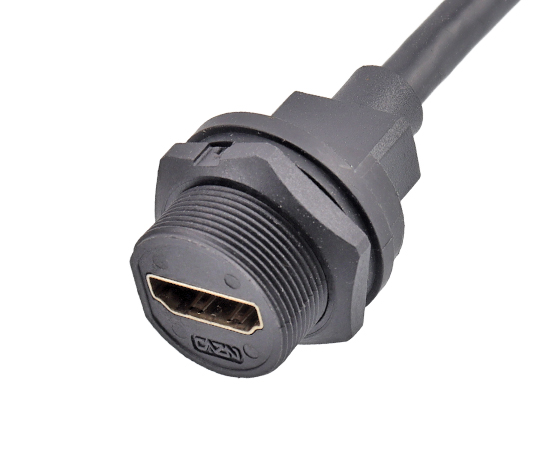

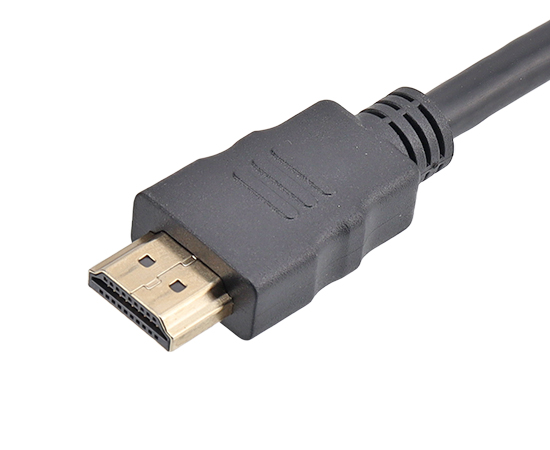

HDMIメスバックパネルマウントレセプタクルストレートオスケーブル（スレッド） | HDMI 4K | 0.3m | E13T-FH4-PWF/MH4-NWA-0.3PV-S | ||
HDMIメスバックパネルマウントレセプタクルストレートオスケーブル（スレッド） | HDMI 4K | 0.5m | E13T-FH4-PWF/MH4-NWA-0.5PV-S | ||
HDMIメスバックパネルマウントレセプタクルストレートオスケーブル（スレッド） | HDMI 4K | 1m | E13T-FH4-PWF/MH4-NWA-1PV-S | ||
HDMIメスバックパネルマウントレセプタクルストレートオスケーブル（スレッド） | HDMI 4K | 2m | E13T-FH4-PWF/MH4-NWA-2PV-S | ||
HDMIメスバックパネルマウントレセプタクルストレートオスケーブル（スレッド） | HDMI 4K | 3m | E13T-FH4-PWF/MH4-NWA-3PV-S |
*他のコロケーションやワイヤーを注文する必要がある場合は、カスタマーサービスに相談してください
